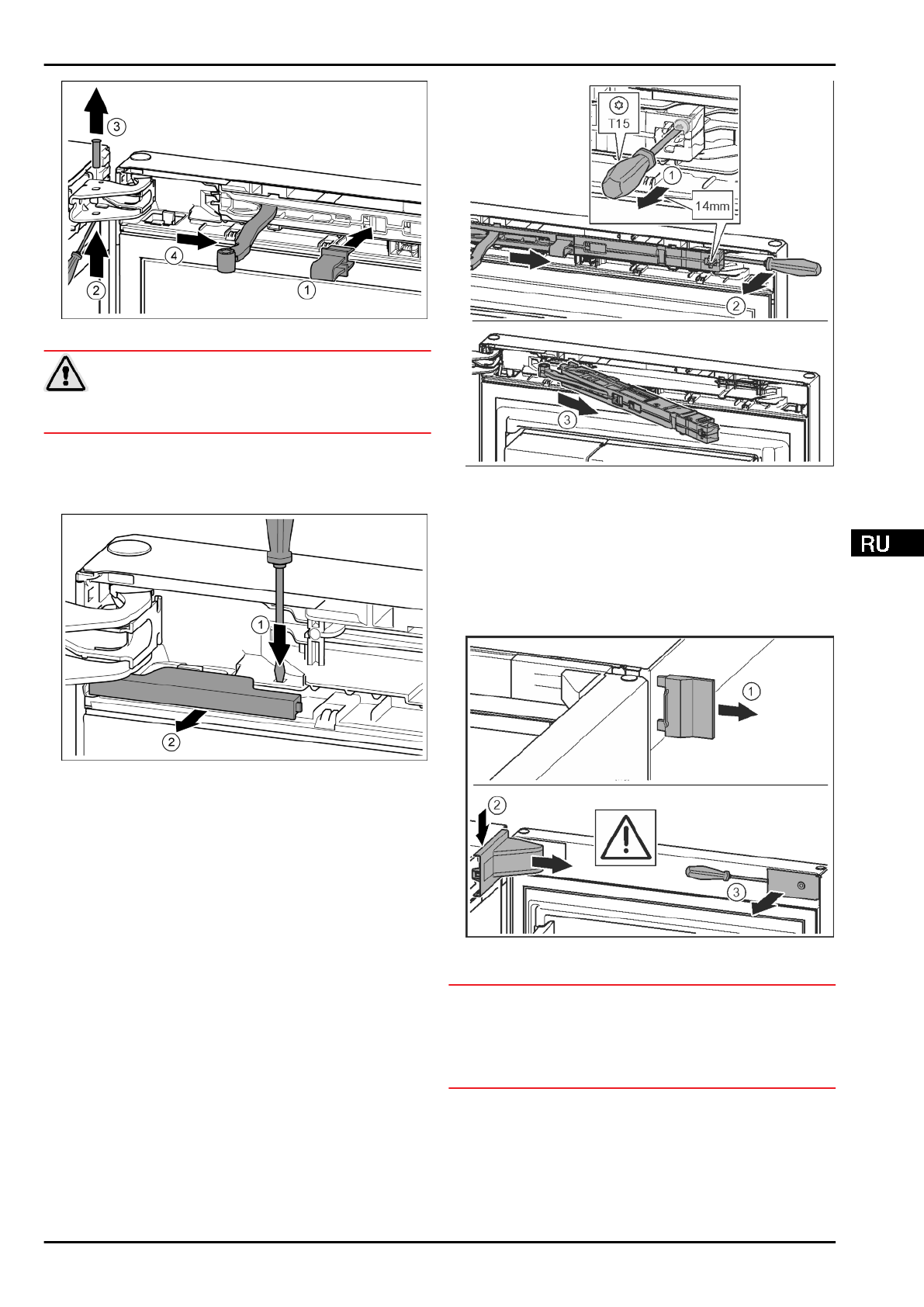

Fig. 7

ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

u

Зафиксировать предохранитель.

u

Зафиксировать предохранитель в отверстии.

 Fig. 7 (1)

u

Выкрутить палец при помощи отвертки.

 Fig. 7 (2)

u

Извлечь палец движением вверх.

 Fig. 7 (3)

u

Повернуть шарнир в направлении двери.

 Fig. 7 (4)

Fig. 8

u

Нажать накладку шлицевой отверткой.

 Fig. 8 (1)

u

Вынуть крышку из зацепления.

 Fig. 8 (2)

Fig. 9

u

Ослабить  винт  на  узле  амортизатора  с  помощью

отвертки Т15 примерно на 14 мм.

 Fig. 9 (1)

u

Отверткой  со  стороны  ручки  переместиться  за  узел

амортизатора и повернуть вперед.

 Fig. 9 (2)

u

Извлечь узел амортизатора.

 Fig. 9 (3)

4.3.2  Снятие двери

Для устройств без амортизатора закрывания двери:*

Fig. 10

*

u

Открыть дверь.*

ВНИМАНИЕ*

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается  неправильно,  что  становится  причиной  недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Снять внешнюю крышку.

 Fig. 10 (1)*

u

При  помощи  отвертки  освободить  крышку  опорного

кронштейна  и  отсоединить.  Снять  крышку  опорного

кронштейна.

 Fig. 10 (2)*

u

Шлицевой  отверткой  вывести  накладку  из  зацепления

и отвести в сторону.

 Fig. 10 (3)*

Для всех устройств:

Ввод в работу
