u

До  конца  сдвинуть  гайку

  Fig.  27  (7)  через  конец  шланга

в виде угла

 Fig. 27 (8) и удерживать.

u

Смочить  уплотнение

  Fig.  27  (9)  и  вдавить  в  гайке

Fig. 27 (7) на конце шланга в виде угла Fig. 27 (8).

w

Уплотнение

  Fig.  27  (9)  прилегает  к  концу  шланга  в  виде

угла

 Fig. 27 (8) и слегка поддерживается.

ВНИМАНИЕ

Опасность  повреждения  витков  резьбы  электромагнит-

ного клапана

u

Осторожно одеть гайку и навинтить на резьбу.

u

Подсоедините

к

электромагнитному

клапану

Fig.  27  (11)гайку  Fig.  27  (7)  с  расположенным  на

изогнутом  в  виде  угла  конце  шланга

  Fig.  27  (8)уплотне-

нием

 Fig. 27 (9).

u

Затяните  подключения  с  помощью  вспомогательного

инструмента

  Fig.  27  (6)  по  часовой  стрелке,  пока  не

будет  достигнут  максимальный  момента  затяжки  и

вспомогательный  инструмент

  Fig.  27  (6)  начнет  прокру-

чиваться.

u

Откройте  запорный  кран

  Fig.  27  (1)  системы  подвода

воды и проверьте герметичность всей водяной системы.

u

Зацепить  накладку

  Fig.  27  (5)  в  вспомогательном

инструменте

  Fig.  27  (6)  и  для  хранения  закрепить  на

шланге из высококачественной стали.

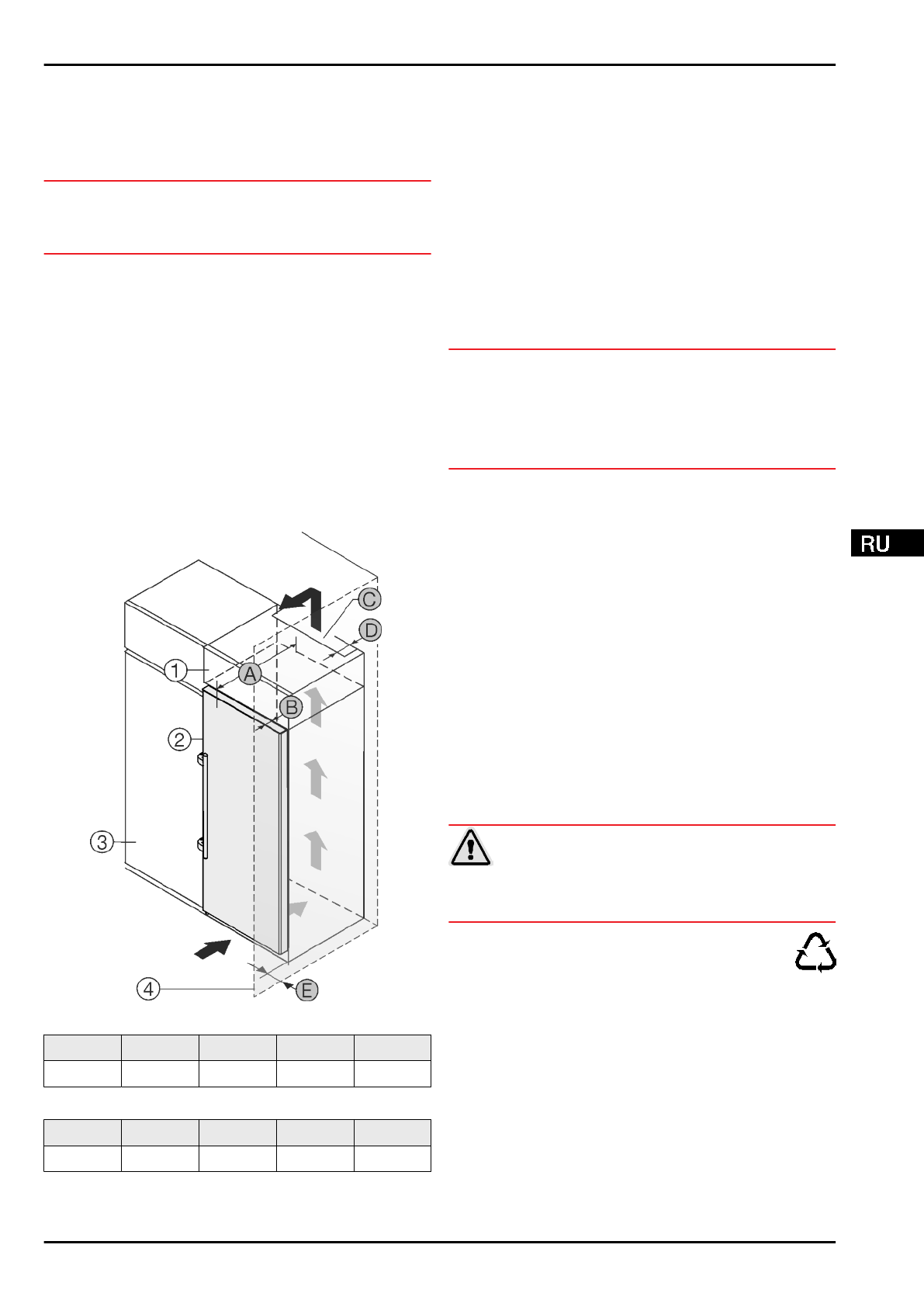

4.5  Установка в кухонную стенку

Fig. 28

Для устройств шириной 600 мм:*

A  [мм]*

B  [мм]*

C  [cм

2

]*

D  [мм]*

E  [мм]*

665

x

65

мин. 300

мин. 50

мин. 46

Для устройств шириной 700 мм:*

A  [мм]*

B  [мм]*

C  [cм

2

]*

D  [мм]*

E  [мм]*

750

x

65

мин. 350

мин. 50

мин. 46

x

  При  использовании  пристенных  распорок  этот  размер

увеличивается на 15 мм (см. 4.2) .

Эти  размеры  действительны  для  угла  открывания  90  °.

Расстояния зависят от угла открывания.
Набор  для  ограничения  угла  открытия  дверей  на  90°  в

устройствах  с  амортизацией  закрытия  можно  получить

через сервисную службу.*
Устройство  может  быть  окружено  кухонными  шкафами.

Чтобы  уравнять  устройство

  Fig.  28  (2)  по  высоте  с

кухонной  стенкой,  можно  установить  над  устройством

дополнительный шкафчик

 Fig. 28 (1).

Установить  устройство  можно  непосредственно  рядом  с

кухонным  шкафом

  Fig.  28  (3).  Чтобы  можно  было  полно-

стью  открыть  двери,  устройство  должно  выступать  на

глубину

  Fig.  28  (B)  относительно  передней  стенки  кухон-

ного шкафа. В зависимости от глубины кухонных шкафов и

использования  пристенных  распорок  устройство  может

выступать и больше.

ВНИМАНИЕ

Опасность  повреждения  из-за  перегрева  в  результате

недостаточной вентиляции!

Если  вентиляция  слабая,  то  компрессор  может  быть

повреждён.

u

Следите за обеспечением достаточной вентиляции.

u

Соблюдайте требования к вентиляции.

Требования к вентиляции:

-

Выступы  на  задней  стороне  устройства  предназначены

для  обеспечения  достаточной  вентиляции.  Не  допу-

скается,  чтобы  они  располагались  в  каких-либо  углу-

блениях или проходах.

-

На  задней  стенке  дополнительного  шкафчика  должен

быть  вентиляционный  канал  с  глубиной

  Fig.  28  (D)  по

всей ширине этого шкафа.

-

Нужно соблюдать вентиляционное отверстие

 Fig. 28 (C)

под нижней панелью.

-

Чем  больше  площадь  вентиляционного  отверстия,  тем

меньше  электроэнергии  потребляет  устройство  при

работе.

Если  устройство  установлено  на  шарнирах  у  стены

Fig.  28  (4),  то  нужно  соблюдать  расстояние  Fig.  28  (E)

между  устройством  и  стеной.  Настолько  выступает  ручка

при открытой дверце.

4.6  Упаковку утилизируйте надле-

жащим образом

ПРЕДУПРЕЖДЕНИЕ

Опасность удушения упаковочным материалом и пленкой!

u

Не  разрешайте  детям  играть  с  упаковочным  мате-

риалом.

Упаковка  изготовлена  из  материалов,  пригодных

для вторичного использования:

-

Гофрированный картон / картон

-

Детали из вспененного полистирола

-

Пленки и мешки из полиэтилена

-

Обвязочные ленты из полипропилена

-

сбитая  гвоздями  деревянная  рама  со  вставкой

из полиэтилена*

u

Упаковочный  материал  отнесите  в  официальное  место

сбора вторсырья.

Ввод в работу

* Наличие в зависимости от модели и комплектации

15
