u

Полностью  выкрутите  установочный  винт

  Fig.  6  (40)  и

вкрутите  на  противоположной  стороне  на  нижнем

опорном  кронштейне,  чтобы  он  был  заподлицо  с  этим

кронштейном.

u

Открутите

  Fig.  6  (29)опорную  деталь  Fig.  6  (28)  и,  пере-

ставив  в  отверстие  на  противоположной  стороне  опор-

ного кронштейна, снова прикрутите.

u

Переставьте пробку

 Fig. 6 (21) в свободное отверстие.

u

Выкрутите болт

 Fig. 6 (27) и переставьте его на противо-

положную сторону.

u

Снова  прикрутите  опорный  кронштейн

  Fig.  6  (25)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Вновь установите опорный винт

 Fig. 6 (22) в комплекте с

шайбой и регулируемой опорой*.

u

Затяните установочный винт

 Fig. 6 (40).

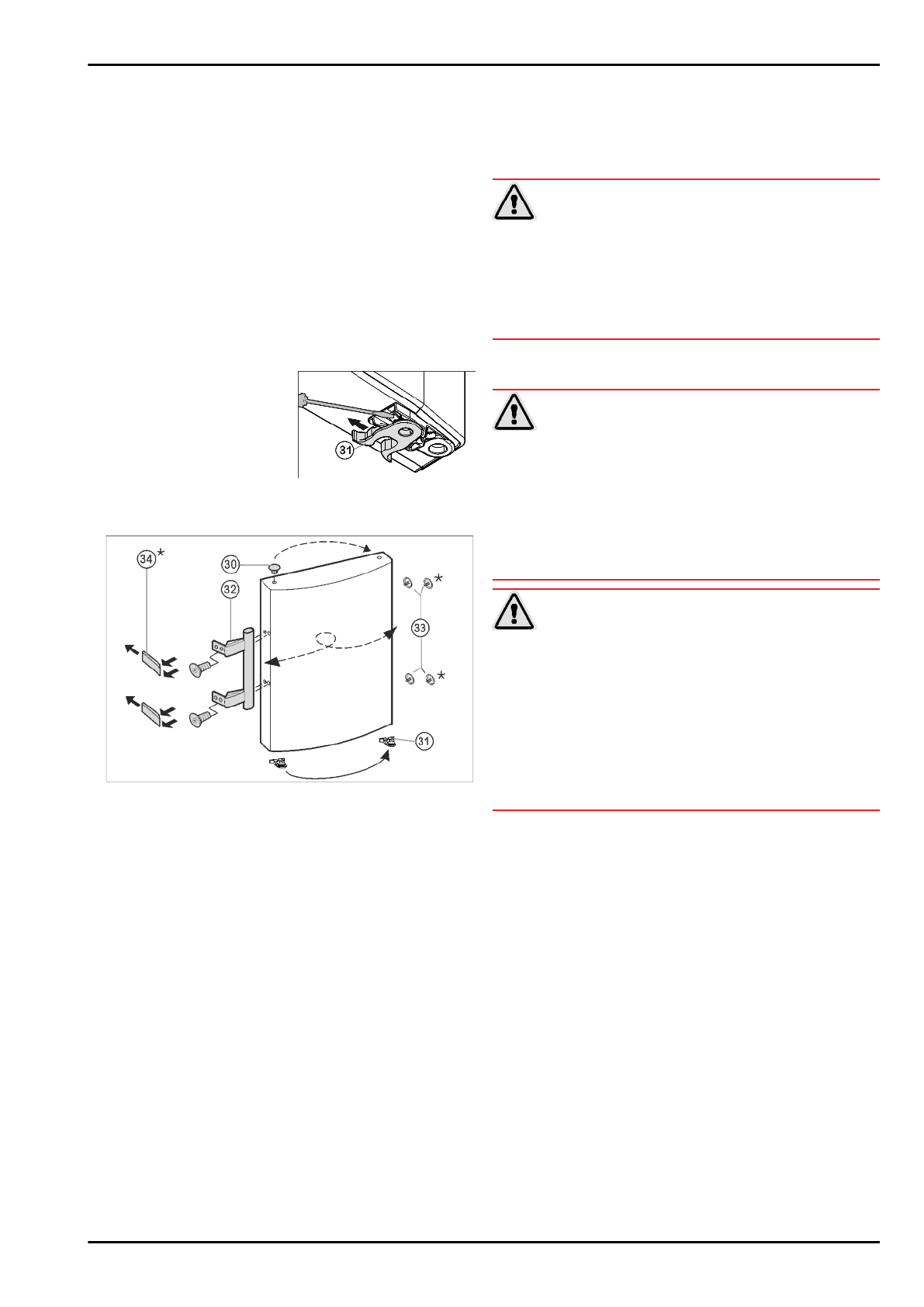

4.3.5  Перестановка ручки

u

переставить

пружинный

зажим

Fig.  7  (31):  Нажать  вниз

язычок  защелки,  снять

с

него

пружинный

зажим.

u

Вдвинуть

пружинный

зажим

на

новой

стороне  шарнира  до

защелкивания.

Fig. 7

Fig. 8

u

Извлеките  пробку

  Fig.  8  (33)  из  опорной  втулки  дверцы

и переставьте.

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку

  Fig.  8  (32),  пробку  Fig.  8  (33)  и

прижимные пластины*

 Fig. 8 (34).

u

При  установке  прижимных  пластин  на  противопо-

ложной стороне следите за правильной фиксацией.*

4.3.6  Монтаж двери

u

Установите  дверцу  сверху  на  нижний  опорный  палец

Fig. 6 (22).

u

Закройте дверцу.

u

Установите  верхний  опорный  кронштейн

  Fig.  4  (12)  на

новой стороне шарнира и защелкните в дверце.

u

Прикрутите  верхний  опорный  кронштейн

  Fig.  4  (12)(с

моментом 4 Нм)(2 шт. Torx® 25)

 Fig. 4 (13). При необхо-

димости проделайте отверстия или используйте аккуму-

ляторную отвертку.

u

Защёлкните  крышку

  Fig.  4  (10)  и  крышку  Fig.  4  (11)  на

противоположной стороне.

4.3.7  Выравнивание дверцы

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  нижнем  опорном  кронштейне

Fig.  6  (25)  параллельно  корпусу  устройства.  Для  этого

выкрутите средний винт.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

4.4  Подключение воды

ПРЕДУПРЕЖДЕНИЕ

Опасность электрического удара!

u

Отсоедините  устройство  от  розетки,  прежде  чем

подключать его к водопроводу.

u

Перекройте  подачу  воды  до  тех  пор,  пока  не  будут

подсоединены  трубопроводы  для  подачи  воды  устрой-

ства для приготовления кубиков льда (льдогенератор).

u

Подсоединение к сети для подачи питьевой воды разре-

шается

выполнять

только

квалифицированному

слесарю-водопроводчику.

ПРЕДУПРЕЖДЕНИЕ

Опасность отравления!

u

Качество  воды,  которое  используется  в  устройстве,

должно  соответствовать  предписанию  по  подготовке

питьевой  воды,  действующему  в  стране  использования

(напр., 98/93 ЕС).

u

Подсоединение  разрешается  только  к  водопроводу

питьевой воды.

u

IceMaker  служит  исключительно  для  приготовления

кубиков  льда  в  количестве,  необходимом  в  домашнем

хозяйстве,  и  должен  снабжаться  пригодной  для  этого

водой.

- Значение  давления  воды  должно  составлять  от

0.15 МПа до 0.6 МПа (1,5 бар - 6 бар).

- Подвод  воды  к  устройству  должен  осуществляться

через  трубопровод  холодной  воды,  который  соответ-

ствует  предписаниям  по  рабочему  давлению  и  гигиени-

ческим нормам.

Используйте  шланг  из  высококачественной  стали,

входящий в комплект поставки (длина 1,5 м). Не исполь-

зуйте  старые  шланги  повторно.  Шланг  длиной  3  м

можно  приобрести  в  сервисной  службе.  Устанавливать

его разрешается только специалисту.

В  фитинге  шланга  находится  приемный  фильтр  с  уплот-

нением.

- В месте подсоединения шлангопровода к системе домо-

вого  водоснабжения  необходимо  предусмотреть

запорный  кран,  чтобы  в  случае  необходимости  можно

было перекрыть подачу воды.

- Все  приборы  и  устройства  для  подвода  воды  должны

соответствовать  предписаниям,  действующим  в  стране

использования.

- При установке не допускается повреждение или переги-

бание линии подачи воды.

Ввод в работу

8

* Наличие в зависимости от модели и комплектации
