Прилагаемый торцевой ключ SW 2*

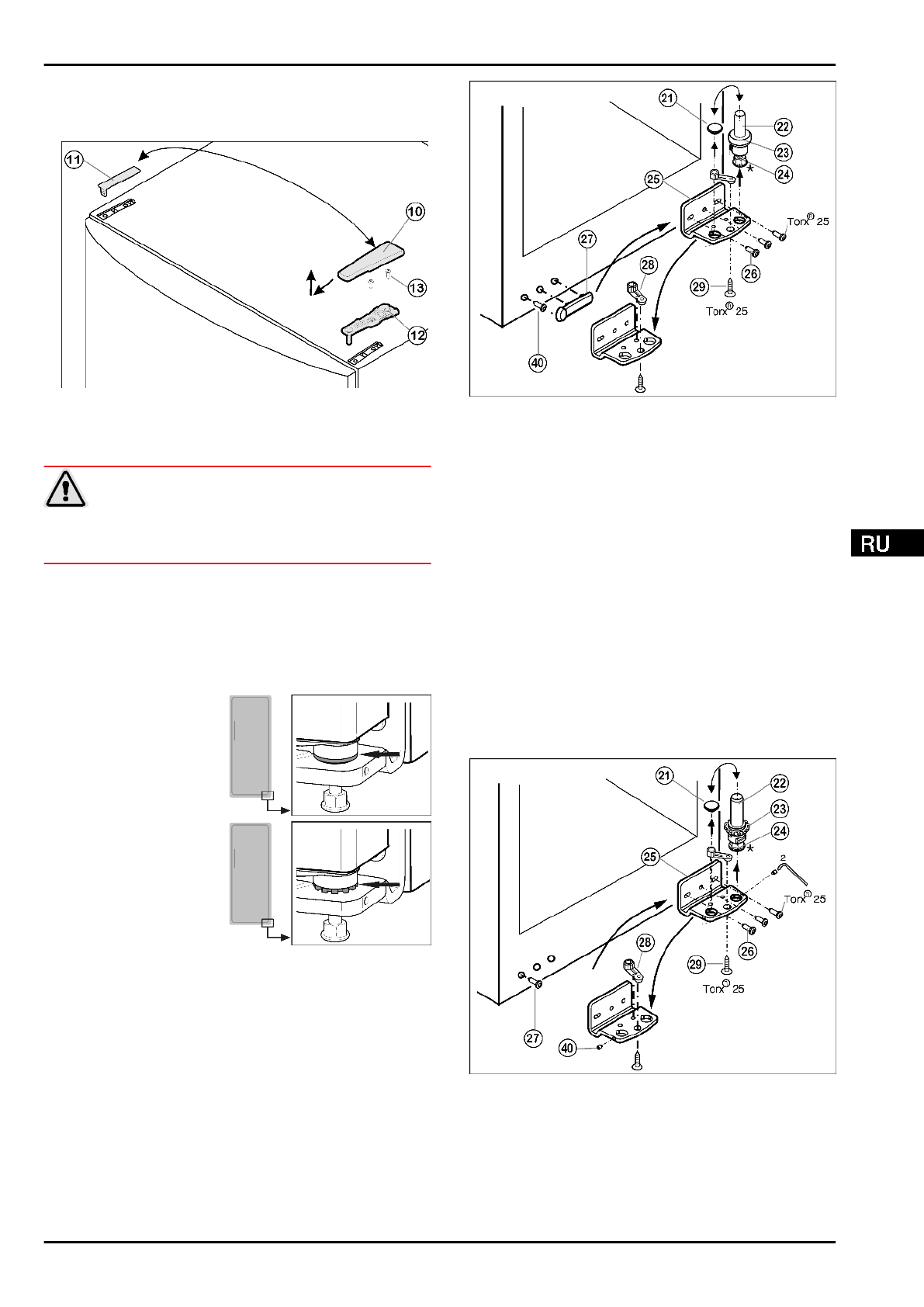

4.3.1  Снятие двери

Fig. 4

u

Закройте дверцу.

u

Потяните крышку

 Fig. 4 (10) вперед и вверх.

u

Снимите крышку

 Fig. 4 (11).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите  верхний  опорный  кронштейн

 Fig. 4 (12)(2 шт.

Torx® 25)

 Fig. 4 (13) и вытяните вверх.

u

Дверь приподнимите и отставьте в сторону.

4.3.2  Как отличить опорные детали

Некоторые  устройства  снабжены  регулятором  высоты  на

опорном винте нижнего опорного кронштейна.

u

Для  устройств  без

регулировки

по

высоте  далее  с  пункта

(см. 4.3.3) .

u

Для  устройств  с  регу-

лировкой  по  высоте

далее

с

пункта

(см. 4.3.4) .

4.3.3  Перестановка опорных деталей

для устройств без регулировки по высоте

Fig. 5

u

Извлеките  опорный  винт

  Fig.  5  (22)  в  комплекте  с

шайбой

  Fig.  5  (23)  и  регулируемой  опорой*  Fig.  5  (24),

вытягивая его вверх.

u

Снимите пробку

 Fig. 5 (21).

u

Открутите

 Fig. 5 (26)опорный кронштейн Fig. 5 (25).

u

Открутите

  Fig.  5  (29)опорную  деталь  Fig.  5  (28)  и,  пере-

ставив  в  отверстие  на  противоположной  стороне  опор-

ного кронштейна, снова прикрутите.

u

Осторожно снимите и переставьте на противоположную

сторону  крышку  со  стороны  ручки

  Fig.  5  (27)  и  винт

Fig. 5 (40).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  5  (25)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Переставьте пробку

 Fig. 5 (21) в свободное отверстие.

u

Вновь установите опорный винт

 Fig. 5 (22) в комплекте с

шайбой  и  регулируемой  опорой*.  При  этом  фиксатор

должен быть направлен назад.

4.3.4  Перестановка опорных деталей

для устройств с регулировкой по высоте

Fig. 6

u

Отвинтите  установочный  винт

  Fig.  6  (40)  приблизи-

тельно на один оборот прилагаемым торцевым ключом.

u

Извлеките  опорный  винт

  Fig.  6  (22)  в  комплекте  с

шайбой

  Fig.  6  (23)  и  егулируемой  опорой*  Fig.  6  (24),

вывинчивая его вверх.

u

Снимите пробку

 Fig. 6 (21).

u

Открутите

 Fig. 6 (26)опорный кронштейн Fig. 6 (25).

Ввод в работу

* Наличие в зависимости от модели и комплектации
