u

Предохранитель

  Fig.  12  (41)  снимите  движением

вперед.

u

Снимите крышку

 Fig. 12 (47).*

u

Полностью вверните регулируемую опору

 Fig. 12 (42).

u

При  необходимости  с  помощью  второго  человека

устройство  слегка  наклоните  назад,  чтобы  удалить

опорный палец.

u

Вытяните опорный палец

 Fig. 12 (42) вниз и вперёд. При

этом следите за гнездом шарнира

 Fig. 12 (40).

u

Открутите  опорный  кронштейн

  Fig.  12  (43)  (3  шт.  Torx

25)

Fig. 12 (44).

u

Осторожно  снимите  и  переставьте  на  противопо-

ложную сторону крышку со стороны ручки

 Fig. 12 (45).

u

Снова  прикрутите  нижний  опорный  кронштейн

Fig.  12  (43)  на  новой  стороне  шарнира  (с  моментом

4  Нм).  При  необходимости  используйте  аккумуля-

торный шуруповерт.

u

Открутите  опорный  кронштейн

  Fig.  12  (46)  и  снова

прикрутите внутри с поворотом на 180°.

u

Снова  слегка  наклоните

устройство

назад

и

снова

установите

нижний  опорный  палец

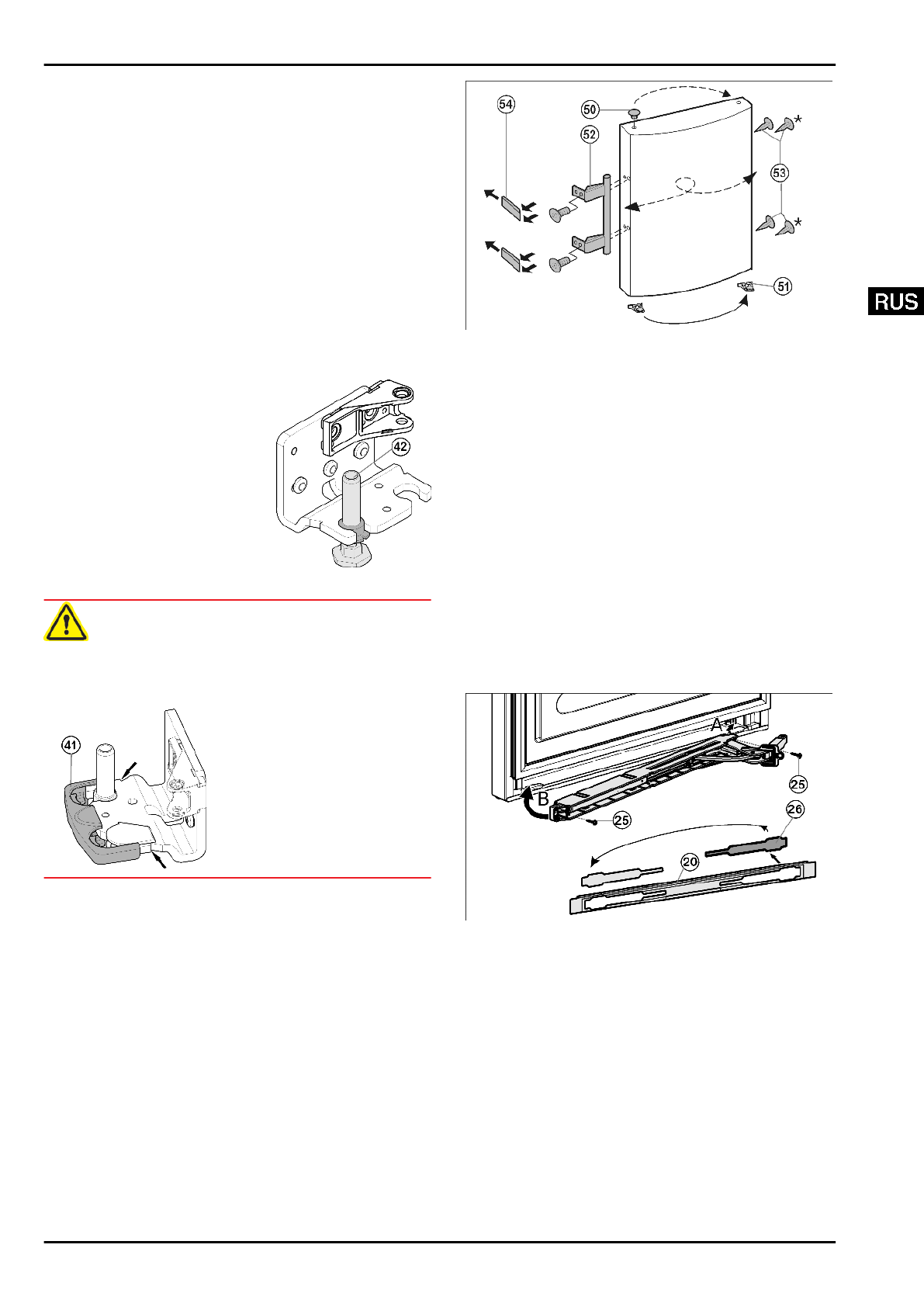

Fig.  13  (42).  Зазубрина

должна  быть  располо-

жена спереди.

u

Установите

крышку

Fig.  12  (47)  на  противо-

положной стороне.*

Fig. 13

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Предохранитель

  (41)  нужно  зафиксировать  сбоку  на

кронштейне,  чтобы  опорный  палец  и  двери  были  защи-

щены от выпадения.

u

u

Снова  защелкните  предохранитель

  (41)  на  опорном

кронштейне.

u

Наденьте гнездо шарнира

 Fig. 12 (40).

4.1.7 Перестановка ручек

u

Извлеките  пробки

  Fig.  14  (50)  из  опорных  втулок

дверцы и переставьте.

Fig. 14

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку

  Fig.  14  (52),  пробку  Fig.  14  (53)  и

прижимные пластины

 Fig. 14 (54).

u

При  установке  прижимных  пластин  на  противопо-

ложной стороне следите за правильной фиксацией.

4.1.8 Монтаж нижней двери

u

Установите  дверцу  сверху  на  нижний  опорный  палец

Fig. 12 (42).

u

Закройте дверь.

u

Снова наденьте пластмассовый колпачок

 Fig. 11 (33) на

средний опорный кронштейн

 Fig. 11 (31).

u

Вставьте  средний  опорный  палец

  Fig.  11  (32)  на  новой

стороне  шарнира  через  средний  опорный  кронштейн

Fig. 11 (31) в нижнюю дверцу.

u

Установите  шайбу

  Fig.  11  (34)  на  средний  опорный

палец

 Fig. 11 (32).

4.1.9 Монтаж нижнего амортизатора закры-

вания двери

Fig. 15

u

Освободите крышку

 Fig. 15 (26) из накладки Fig. 15 (20)

и снова установите её на другой стороне.

u

Зацепите (А) и поверните (В) узел амортизатора закры-

вания дверцы шарниром в сторону шарнира.

w

Отверстия  с  левой  и  правой  стороны  должны  нахо-

диться точно друг над другом.

u

Прикрутите  (2  шт.  Torx  15)

  Fig.  15  (25)  узел  амортиза-

тора закрывания дверцы.
