4.3.11 Монтаж нижнего амортизатора

закрывания двери

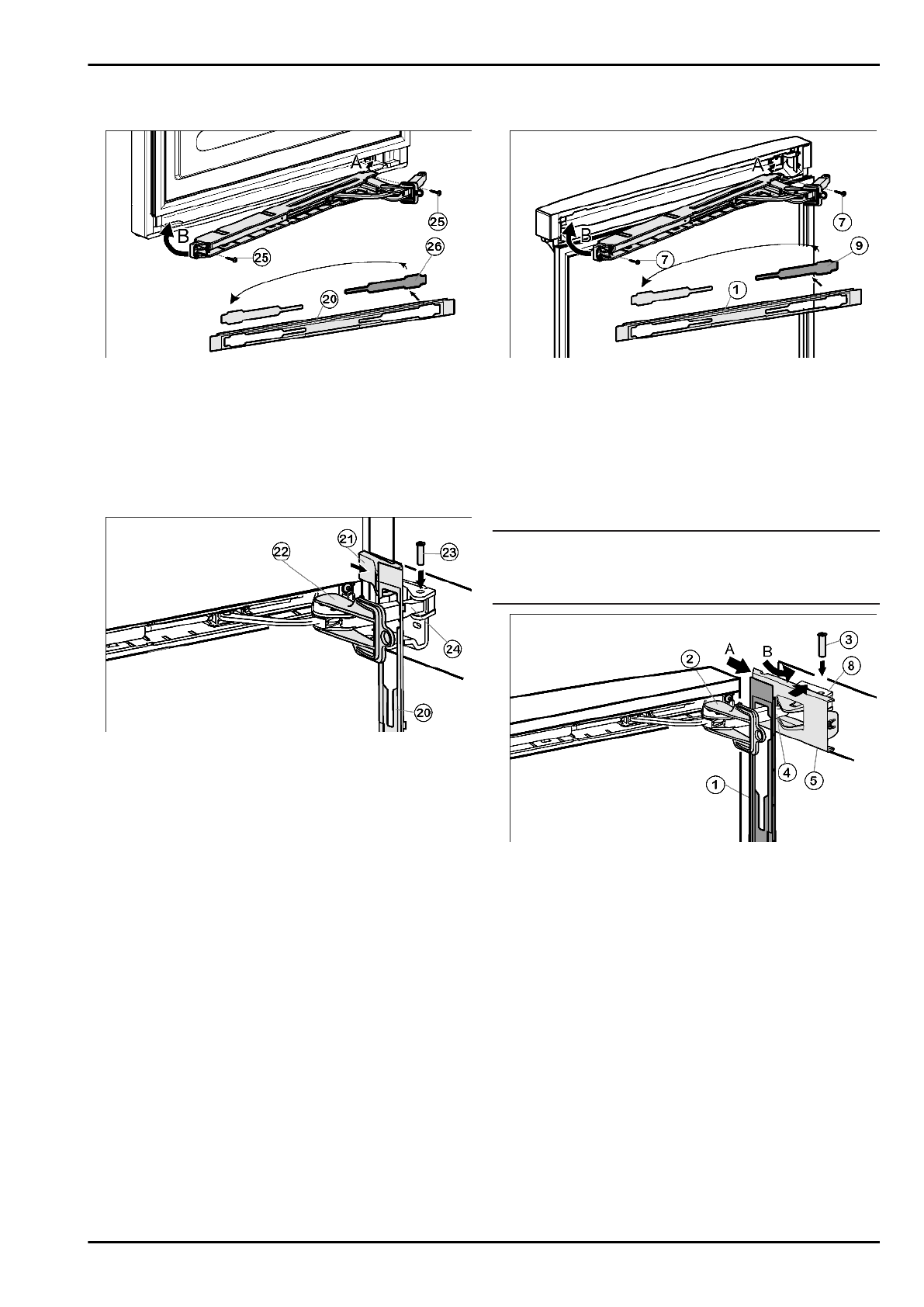

Fig. 15

u

Освободите крышку

 Fig. 15 (26) из накладки Fig. 15 (20)

и снова установите её на другой стороне.

u

Зацепите (А) и поверните (В) узел амортизатора закры-

вания дверцы шарниром в сторону шарнира.

w

Отверстия  с  левой  и  правой  стороны  должны  нахо-

диться точно друг над другом.

u

Прикрутите  (2  шт.  Torx®  15)

  Fig.  15  (25)узел  амортиза-

тора закрывания дверцы.

Fig. 16

u

Навесьте  накладку

  Fig.  16  (20)  на  амортизационную

скобу таким образом, чтобы передние защелки показы-

вали  вперёд,  а  передняя  сторона  была  направлена  к

устройству.

u

Притянитеамортизационную скобу

 Fig. 16 (24)к опорной

детали  и  сверху  вставьте  палец

  Fig.  16  (23)таким

образом,  чтобы  квадратная  головка  сидела  в  углу-

блении.

u

Установите и защелкните крышку

 Fig. 16 (21).

w

Обратите  внимание  на  правильность  крепления

крышки, чтобы дверца закрывалась безупречно и палец

был зафиксирован.

u

Выкрутите фиксатор

 Fig. 16 (22).

u

Защелкните накладку

 Fig. 16 (20) на дверце.

u

Закройте нижнюю дверь.

4.3.12 Монтаж верхней двери

u

Установите  верхнюю  дверцу  на  средний  опорный  палец

Fig. 11 (32).

u

Установите  верхний  опорный  кронштейн

  Fig.  8  (12)  на

новой стороне шарнира и защелкните в дверце.

u

Прикрутите  верхний  опорный  кронштейн  (с  усилием

4  Нм)(2  шт.  Torx®  25)

  Fig.  8  (13).  При  необходимости

проделайте отверстия или используйте аккумуляторную

отвертку.

u

Защёлкните  крышку

  Fig.  8  (11)  и  крышку  Fig.  8  (10)  на

противоположной стороне.

u

Оставьте верхнюю дверь открытой.

4.3.13 Монтаж верхнего амортизатора

закрывания двери

Fig. 17

u

Освободите  крышку

  Fig.  17 (9)  из  накладки  Fig.  17 (1)  и

снова установите её на другой стороне.

u

Зацепите  (А)  и  поверните  (В)  верхний  узел  амортиза-

тора  закрывания  дверцы  шарниром  на  стороне

шарнира.

w

Отверстия  с  левой  и  правой  стороны  должны  нахо-

диться точно друг над другом.

u

Прикрутите  узел  амортизатора  закрывания  дверцы  (2

шт. Torx® 15)

 Fig. 17 (7).

Указание

u

Соблюдайте  последовательность.  Сначала  навесьте

накладку  над  амортизирующей  скобой,  после  этого

крышку.

Fig. 18

u

Навесьтенакладку

 Fig. 18 (1) на амортизационную скобу

Fig.  18  (4)  таким  образом,  чтобы  передние  защелки

показывали  во  внутрь,  а  передняя  сторона  была

направлена к устройству.

u

Отодвиньте  (А)крышку

  Fig.  18  (5)  снаружи  и  поверните

(В) через опорную деталь

 Fig. 18 (8).

u

Установите  крышку

  Fig.  18  (5)  и  защелкните  ее  до

первого фиксатора.

w

После  позиционирования  амортизирующей  скобы

отверстия для пальцев расположены друг над другом.

u

Притянитеамортизационную  скобу

  Fig.  18  (4)к  опорной

детали  и  сверху  вставьте  палец

  Fig.  18  (3)таким

образом,  чтобы  квадратная  головка  сидела  в  углу-

блении.

u

Теперь  полностью  защелкните  крышку

  Fig.  18  (5)  на

опорной детали

 Fig. 18 (8).

w

Обратите  внимание  на  правильность  крепления

крышки, чтобы дверца закрывалась безупречно и палец

был зафиксирован.

u

Выкрутите фиксатор

 Fig. 18 (2).

u

Защелкните накладку

 Fig. 18 (1) на дверце.

u

Снаружи  установитекрышку

  Fig.  6  (6)  со  стороны  ручки

с поворотом на 180° и защелкните ее.
