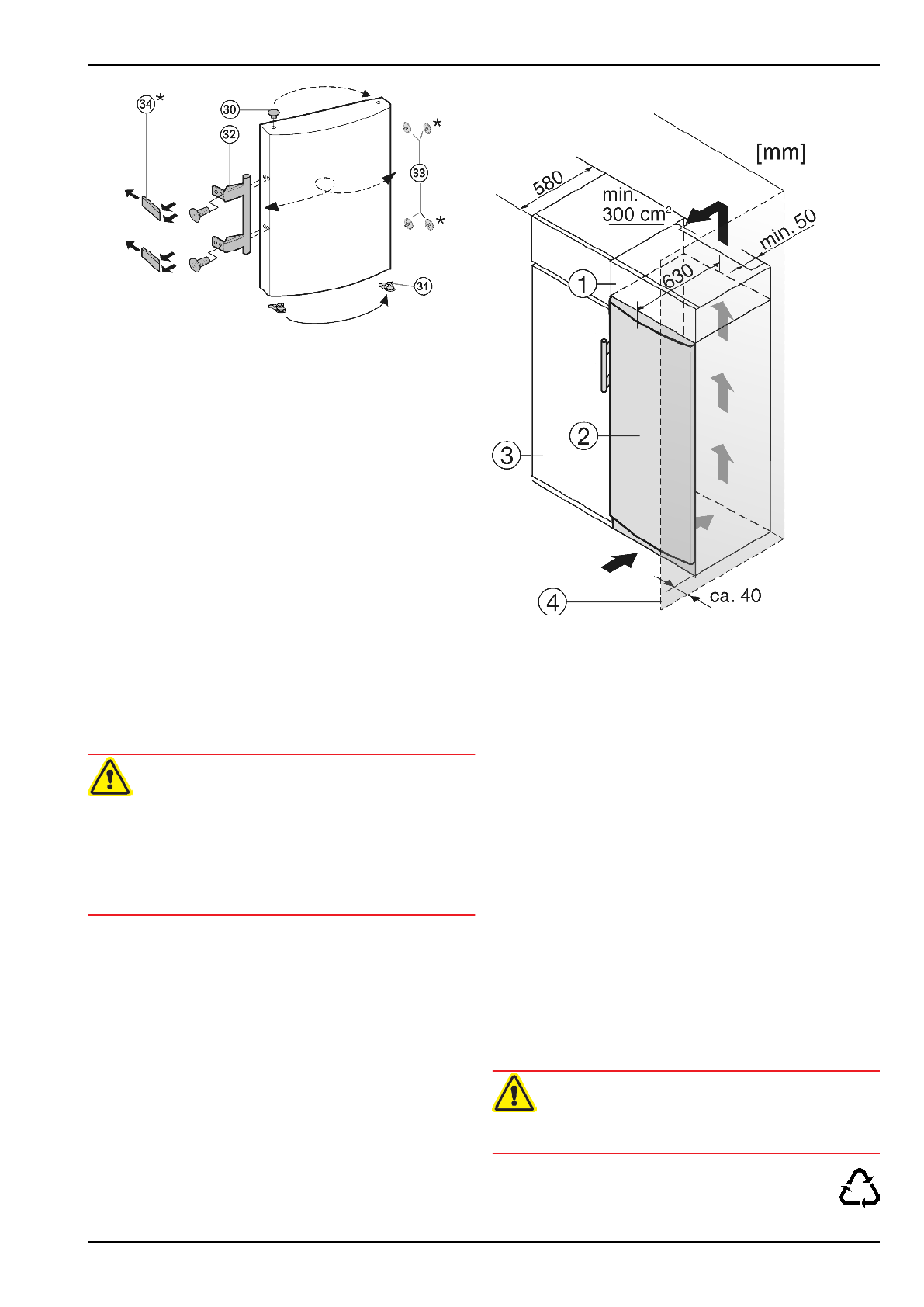

Fig. 7

u

Lift the stopper

 Fig. 7 (33) out of the door bearing bush and

transfer it.

u

Dismantle  the  door  handle

  Fig.  7  (32),  stoppers  Fig.  7  (33)

and pressure plates*

 Fig. 7 (34) and transfer to the opposite

side.

u

When fitting the pressure plates on the opposite side, make

sure they snap properly into place.*

4.3.4 Fitting the door

u

Place  the  door  from  above  onto  the  lower  bearing  pin

Fig. 5 (22).

u

Close the door.

u

Insert the upper turn hinge

 Fig. 4 (12) in the door on the new

hinge side.

u

Screw the upper turn hinge

 Fig. 4 (12)firmly into place (with

4  Nm)(2x  Torx®  25)

  Fig.  4  (13).  Possibly  make  preliminary

holes with a bradawl or use a cordless screwdriver.

u

Snap the cover

 Fig. 4 (10) and cover Fig. 4 (11) into place at

the opposite side.

4.3.5 Aligning the door

u

Align  the  door  to  the  appliance  housing  by  way  of  the  two

oblong  holes  in  the  bottom  turn  hinge

  Fig.  5  (25).  To  do  so,

unscrew the middle screw.

WARNING

Risk of injury due to the door dropping out!

If  the  bearing  parts  are  not  screwed  into  place  firmly  enough,

the  door  may  drop  out.  This  may  lead  to  severe  injuries.  What

is  more,  the  door  may  not  close  and  therefore  the  appliance

may fail to cool properly.

u

Screw the turn hinges firmly into place with 4 Nm.

u

Check all of the screws and retighten if necessary.

4.4 Insertion into a row of kitchen units

Fig. 8

(1) Stack cabinet

(3) Kitchen cabinet

(2) Appliance

(4) Wall

The  appliance  can  be  inserted  into  a  row  of  kitchen  units.  To

match the appliance

 Fig. 8 (2) to the height of the row of units,

a suitable stack cabinet

 Fig. 8 (1) can be fitted above the appli-

ance.
When  inserting  the  appliance  into  a  row  of  kitchen  units  (max.

depth  580  mm),  the  appliance  can  be  installed  directly  next  to

the  kitchen  unit

  Fig.  8  (3).  The  appliance  door  projects  relative

to  the  front  of  the  kitchen  unit  by  34  mm   at  the  side  and  by

50  mm  in  the  middle  of  the  appliance.  It  can  be  opened  and

closed perfectly as a result.
Important for the ventilation:

-

At the back of the stack cabinet there has to be a ventilation

duct  of  at  least  50  mm  depth  throughout  the  width  of  the

stack cabinet.

-

The  ventilation  space  under  the  ceiling  has  to  be  at  least

300 cm

2

.

-

The larger the ventilation space, the more energy-saving the

appliance is in operation.

If  the  appliance  is  installed  with  the  hinges  next  to  a  wall

Fig. 8 (4), the distance between appliance and wall has to be at

least  40  mm.  This  corresponds  to  the  projection  of  the  handle

when the door is open.

4.5 Disposing of packaging

WARNING

Danger of suffocation due to packing material and plastic film!

u

Do not allow children to play with packing material.

The packaging is made of recyclable materials:

-

corrugated board/cardboard

-

expanded polystyrene parts

Putting into operation

6
