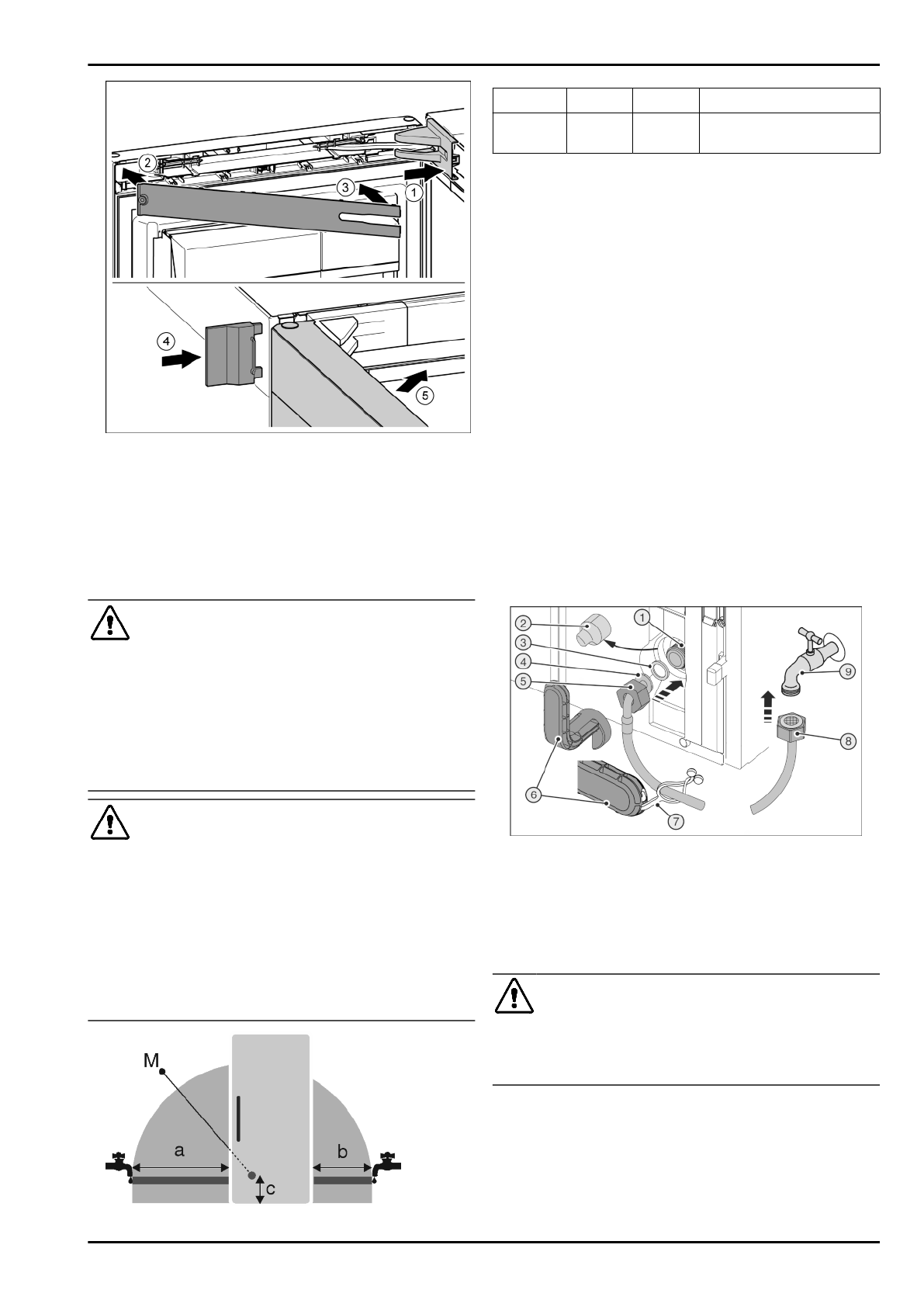

Fig. 43

u

Крышку  опорного  кронштейна  установить  и  зафиксиро-

вать, при необходимости, осторожно разжать.

 Fig. 43 (1)

u

Установить накладку.

 Fig. 43 (2)

u

Наклонить и защелкнуть накладку.

 Fig. 43 (3)

u

Надвинуть внешнюю крышку.

 Fig. 43 (4)

u

Закрыть верхнюю дверь.

 Fig. 43 (5)

4.4 Подключение воды

ПРЕДУПРЕЖДЕНИЕ

Опасность электрического удара!

u

Отсоедините  устройство  от  розетки,  прежде  чем

подключать его к водопроводу.

u

Перекройте  подачу  воды  до  тех  пор,  пока  не  будут

подсоединены  трубопроводы  для  подачи  воды  устрой-

ства для приготовления кубиков льда (льдогенератор).

u

Подсоединение к сети для подачи питьевой воды разре-

шается

выполнять

только

квалифицированному

слесарю-водопроводчику.

ПРЕДУПРЕЖДЕНИЕ

Опасность отравления!

u

Качество  воды,  которое  используется  в  устройстве,

должно  соответствовать  предписанию  по  подготовке

питьевой  воды,  действующему  в  стране  использования

(напр., 98/93 ЕС).

u

Подсоединение  разрешается  только  к  водопроводу

питьевой воды.

u

IceMaker  служит  исключительно  для  приготовления

кубиков  льда  в  количестве,  необходимом  в  домашнем

хозяйстве,  и  должен  снабжаться  пригодной  для  этого

водой.

Fig. 44

a

b

c

M

~ 1100 мм ~ 700 мм ~ 110 мм Электромагнитный

клапан

- Значение  давления  воды  должно  составлять  от

0,15 МПа до 0,6 МПа (1,5 бар - 6 бар).

- Подвод  воды  к  устройству  должен  осуществляться

через  трубопровод  холодной  воды,  который  соответ-

ствует  предписаниям  по  рабочему  давлению  и  гигиени-

ческим нормам.

Используйте  шланг  из  высококачественной  стали,

входящий в комплект поставки (длина 1,5 м). Не исполь-

зуйте  старые  шланги  повторно.  В  качестве  дополни-

тельного  оборудования  можно  получить  шланг-удлини-

тель 3 м. Устанавливать его разрешается только специа-

листу.

В  фитинге  шланга  находится  приемный  фильтр  с  уплот-

нением.

- В месте подсоединения шлангопровода к системе домо-

вого  водоснабжения  необходимо  предусмотреть

запорный  кран,  чтобы  в  случае  необходимости  можно

было перекрыть подачу воды.

- Запорный  кран  должен  находиться  за  пределами

задней  стороны  устройства  и  быть  легко  доступным,

чтобы  можно  было  максимально  глубоко  задвинуть

устройство  и  при  необходимости  быстро  закрутить

кран. Выдерживайте расстояния.

- Все  приборы  и  устройства  для  подвода  воды  должны

соответствовать  предписаниям,  действующим  в  стране

использования.

- При установке не допускается повреждение или переги-

бание линии подачи воды.

Fig. 45

Электромагнитный  клапан  находится  внизу  на  обратной

стороне  устройства.  Он  оснащен  метрической  резьбой

R3/4.
Для специалистов:
Подсоединение  шланг  из  высококачественной  стали:

Должен быть доступ к обратной сторон устройства.

ПРЕДУПРЕЖДЕНИЕ

Сломанный вспомогательный инструмент

 Fig. 45 (6)!

Резанные раны.

u

Вспомогательный  инструмент

  Fig.  45  (6)  использовать

только при комнатной температуре.

Подключите шланг к устройству:

u

Снять крышку

 Fig. 45 (2).

u

Облегченный  монтаж:  Выложить  прямой  конец  шланга

Fig. 45 (8) влево на землю.

u

До  конца  сдвинуть  гайку

  Fig.  45  (5)  через  конец  шланга

в виде угла

 Fig. 45 (4) и удерживать.

u

Смочить  уплотнение

  Fig.  45  (3)  и  вдавить  в  гайку

Fig. 45 (5).

Ввод в работу

18

* Наличие в зависимости от модели и комплектации
