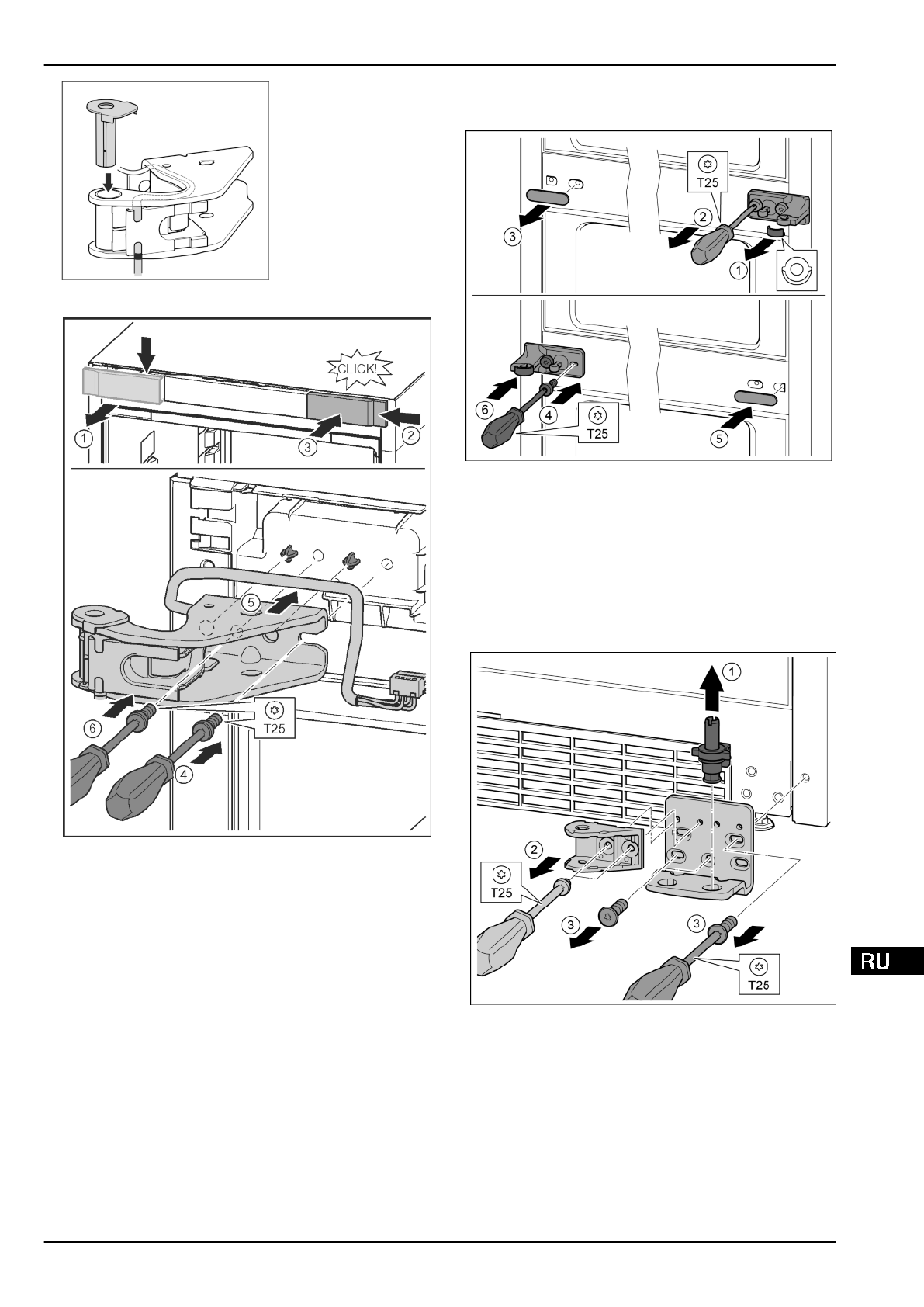

Fig. 27

u

Установить  и  зафиксировать  опорную  втулку  с  другой

стороны.

Fig. 28

u

Отпустить крышку и снять сбоку.

 Fig. 28 (1)

u

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

 Fig. 28 (2)

u

Крышку зафиксировать.

 Fig. 28 (3)

u

Установить винт отверткой Т25.

 Fig. 28 (4)

u

Установить верхний опорный кронштейн.

 Fig. 28 (5)

w

Цапфы  находятся  в  предусмотренных  резьбовых  отвер-

стиях.

u

Затянуть винт.

 Fig. 28 (4)

u

Вставить и затянуть винт отверткой Т25.

 Fig. 28 (6)

4.3.7 Перестановка средних опорных

деталей

Fig. 29

u

Снять шайбу.

 Fig. 29 (1)

u

Выкрутить винты отверткой Т25.

 Fig. 29 (2)

u

Осторожно снять крышку.

 Fig. 29 (3)

u

Плотно  прикрутить  опорный  кронштейн  с  подкладкой  с

поворотом на 180° с другой стороны.

 Fig. 29 (4)

u

Установить  крышку  с  поворотом  на  180°  с  другой

стороны.

 Fig. 29 (5)

u

Спереди надвинуть шайбу.

 Fig. 29 (6)

4.3.8 Перестановка нижних опорных частей

Fig. 30

u

Опорный  палец  полностью  извлечь  движением  вверх.

Fig. 30 (1)

u

Открутить  винты  отверткой  Т25  и  снять  соедини-

тельный  элемент  амортизатора  закрывания  дверей.

Fig. 30 (2)

u

Открутить  винты  отверткой  Т25  и  снять  опорный  крон-

штейн.

 Fig. 30 (3)

Ввод в работу

* Наличие в зависимости от модели и комплектации
