4.3.2  Замена дверцы морозильного отде-

ления

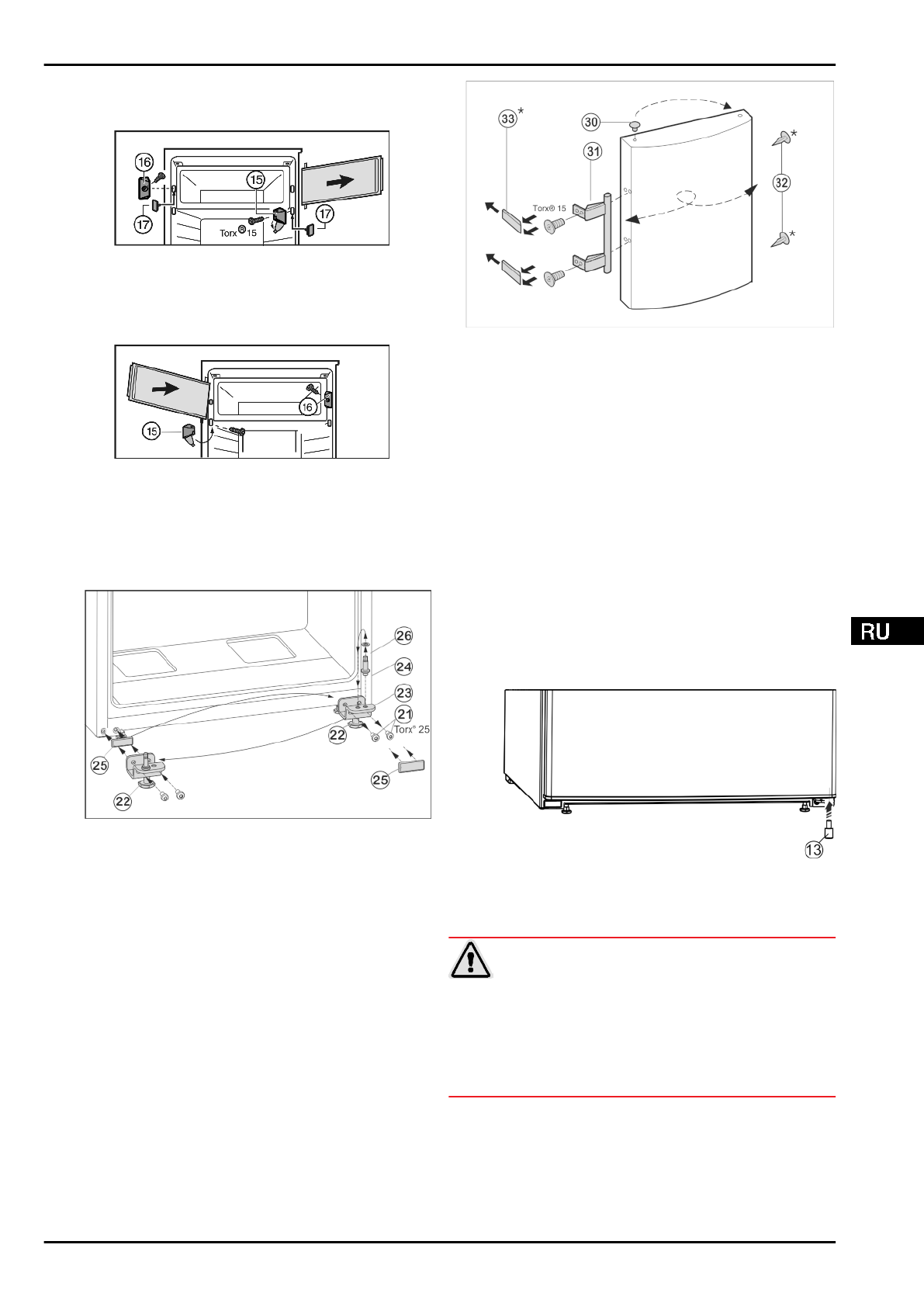

Fig. 6

u

Откиньте крышку на опорном кронштейне

 Fig. 6 (15).

u

Открутите  опорный  кронштейн

  Fig.  6  (15)  с  дверцей

камеры.

u

Открутите запирающий элемент

 Fig. 6 (16).

u

Закройте  образовавшиеся  отверстия  прилагающимися

пробками

 Fig. 6 (17).

Fig. 7

u

Установите запирающий элемент

 Fig. 7 (16).

u

Установите дверцу камеры сверху.

u

Установите  опорный  кронштейн

  Fig.  7  (15)  и  закройте

крышку.

4.3.3  Переустановите нижние опорные

детали

Fig. 8

u

Открутите крепежные винты

 Fig. 8 (21).

u

Снимите  нижний  опорный  кронштейн

  Fig.  8  (23)  вместе

с опорным пальцем

 Fig. 8 (24), шайбой Fig. 8 (26) и регу-

лируемой опорой

 Fig. 8 (22).

u

Открутите  опорный  палец

Fig.  8  (24)  вместе  с  шайбой

Fig.  8  (26)  и,  переставив  в  отверстие  на  противопо-

ложной  стороне  опорного  кронштейна,  снова  прикру-

тите.

u

Аккуратно  снимите  защитную  пластину

  Fig.  8  (25)  и

переставьте ее на противоположную сторону.

u

Прикрутите  нижний  опорный  кронштейн

  Fig.  8  (23)

вместе с опорным пальцем

 Fig. 8 (24), шайбой Fig. 8 (26)

и  регулируемой  опорой

  Fig.  8  (22)  с  новой  стороны

шарнира  (с  моментом  4  Нм),  при  необходимости

используйте аккумуляторный шуруповерт.

4.3.4  Перестановка ручки

u

Извлеките  пробку

  Fig.  9  (30)  из  опорной  втулки  дверцы

и переставьте.

Fig. 9

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку

  Fig.  9  (31),  пробку  Fig.  9  (32)  и

прижимные пластины

 Fig. 9 (33).

u

При  установке  прижимных  пластин  на  противопо-

ложной стороне следите за правильной фиксацией.

4.3.5  Монтаж двери

u

Установите дверь сверху на опорный палец

 Fig. 8 (24).

u

Закройте дверь.

u

Установите  верхний  опорный  кронштейн

  Fig.  5  (3)  на

новой стороне шарнира и защелкните в дверце.

u

Привинтите  верхний  опорный  кронштейн  (с  моментом

4  Нм)(2  шт.  Torx®  25)

  Fig.  5  (4).  При  необходимости

используйте аккумуляторный шуруповерт.

u

Наденьте  и  защелкните  крышку

  Fig.  5  (1)  на  противопо-

ложной стороне снаружи.

u

Также  наденьте  сверху  и  защелкните  крышку

  Fig.  5  (2)

на противоположной стороне.

u

Выверните  регулируемую  опору

  Fig.  8  (22)  на  нижнем

опорном  кронштейне

  Fig.  8  (23)  до  ее  соприкосновения

с полом.

Fig. 10

u

Снова  вставьте  в  дверь  распорную  деталь

  Fig.  10  (13)

справа  внизу  –  это  важно  для  обеспечения  устойчи-

вости устройства.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

Ввод в работу

* Наличие в зависимости от модели и комплектации
