4.3.7  Выравнивание двери

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При  необходимости,  выровняйте  дверь  через  два

продольных  отверстия  в  нижнем  опорном  кронштейне

на  одной  оси  с  корпусом  устройства.  Для  этого  выкру-

тить  средний  винт  в  нижнем  опорном  кронштейне  с

помощью  прилагаемой  к  Т25  насадки.  Оставшиеся

винты  немного  отпустить  с  помощью  насадки  к  Т25  или

отверткой  Т25  и  выровнять  посредством  продольных

отверстий.

u

Подпереть  дверь:  с  помощью  рожкового  ключа  SW10

выворачивать  установочную  опору  на  нижнем  опорном

кронштейне  до  тех  пор,  пока  она  не  будет  опираться  на

пол, затем повернуть еще на 90°.

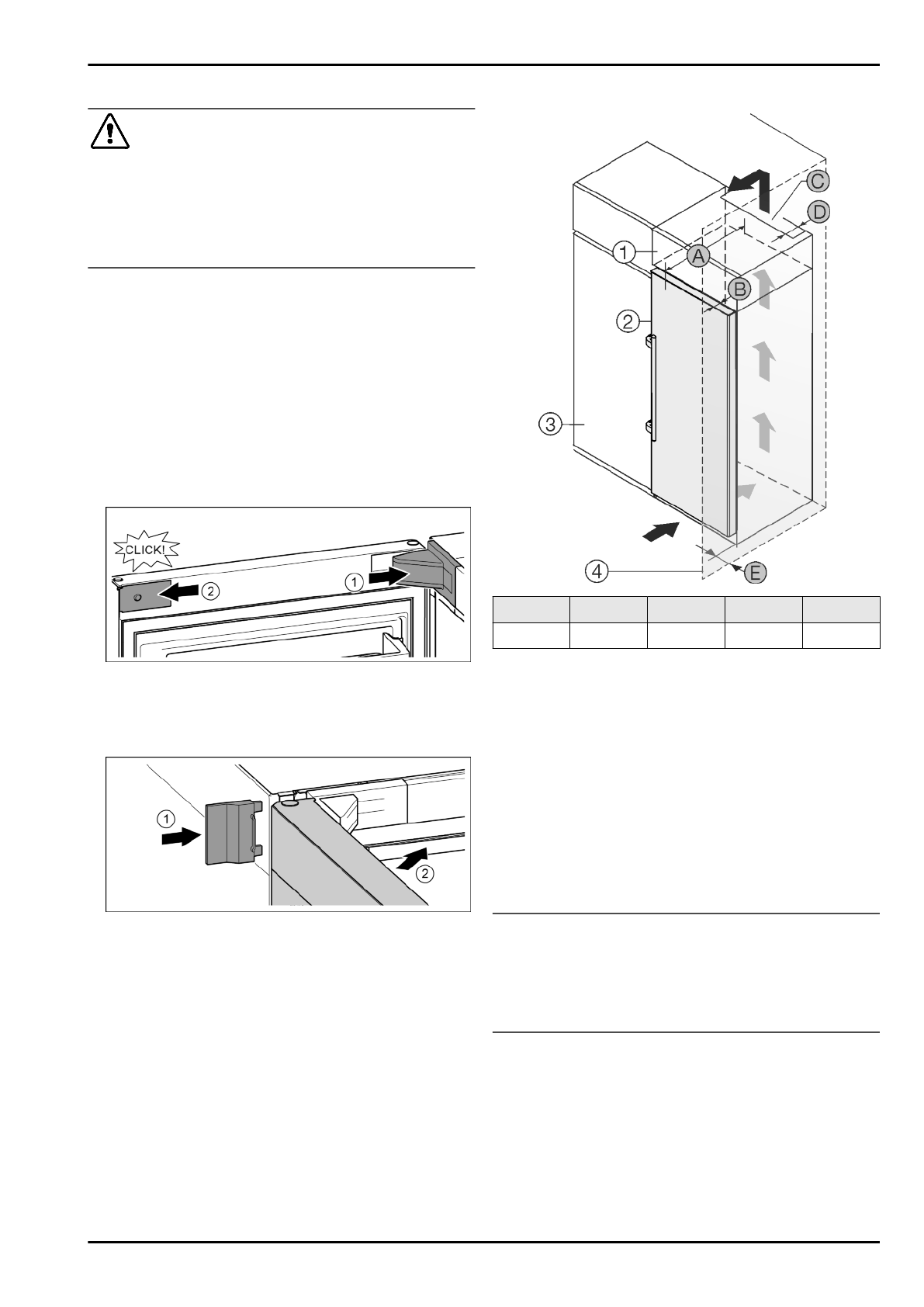

4.3.8  Установка крышек

Fig. 20

Дверь открыта на 90°.

u

Крышку  опорного  кронштейна  установить  и  зафиксиро-

вать, при необходимости, осторожно разжать.

 Fig. 20 (1)

u

Установить сбоку накладку и зафиксировать.

 Fig. 20 (2)

Fig. 21

u

Надвинуть внешнюю крышку.

 Fig. 21 (1)

u

Закрыть верхнюю дверь.

 Fig. 21 (2)

4.4  Установка в кухонную стенку

Fig. 22

A  [мм]

B  [мм]

C  [cм

2

]

D  [мм]

E  [мм]

665

x

65

мин. 300

мин. 50

мин. 46

x

  При  использовании  пристенных  распорок  этот  размер

увеличивается на 15 мм (см. 4.2 Установка устройства) .
Эти  размеры  действительны  для  угла  открывания  90  °.

Расстояния зависят от угла открывания.
Устройство  может  быть  окружено  кухонными  шкафами.

Чтобы  уравнять  устройство

  Fig.  22  (2)  по  высоте  с

кухонной  стенкой,  можно  установить  над  устройством

дополнительный шкафчик

 Fig. 22 (1).

Установить  устройство  можно  непосредственно  рядом  с

кухонным  шкафом

  Fig.  22  (3).  Чтобы  можно  было  полно-

стью  открыть  двери,  устройство  должно  выступать  на

глубину

  Fig.  22  (B)  относительно  передней  стенки  кухон-

ного шкафа. В зависимости от глубины кухонных шкафов и

использования  пристенных  распорок  устройство  может

выступать и больше.

ВНИМАНИЕ

Опасность  повреждения  из-за  перегрева  в  результате

недостаточной вентиляции!

Если  вентиляция  слабая,  то  компрессор  может  быть

повреждён.

u

Следите за обеспечением достаточной вентиляции.

u

Соблюдайте требования к вентиляции.

Требования к вентиляции:

-

Выступы  на  задней  стороне  устройства  предназначены

для  обеспечения  достаточной  вентиляции.  Не  допу-

скается,  чтобы  они  располагались  в  каких-либо  углу-

блениях или проходах.

-

На  задней  стенке  дополнительного  шкафчика  должен

быть  вентиляционный  канал  с  глубиной

  Fig.  22  (D)  по

всей ширине этого шкафа.

Ввод в работу

12

* Наличие в зависимости от модели и комплектации
