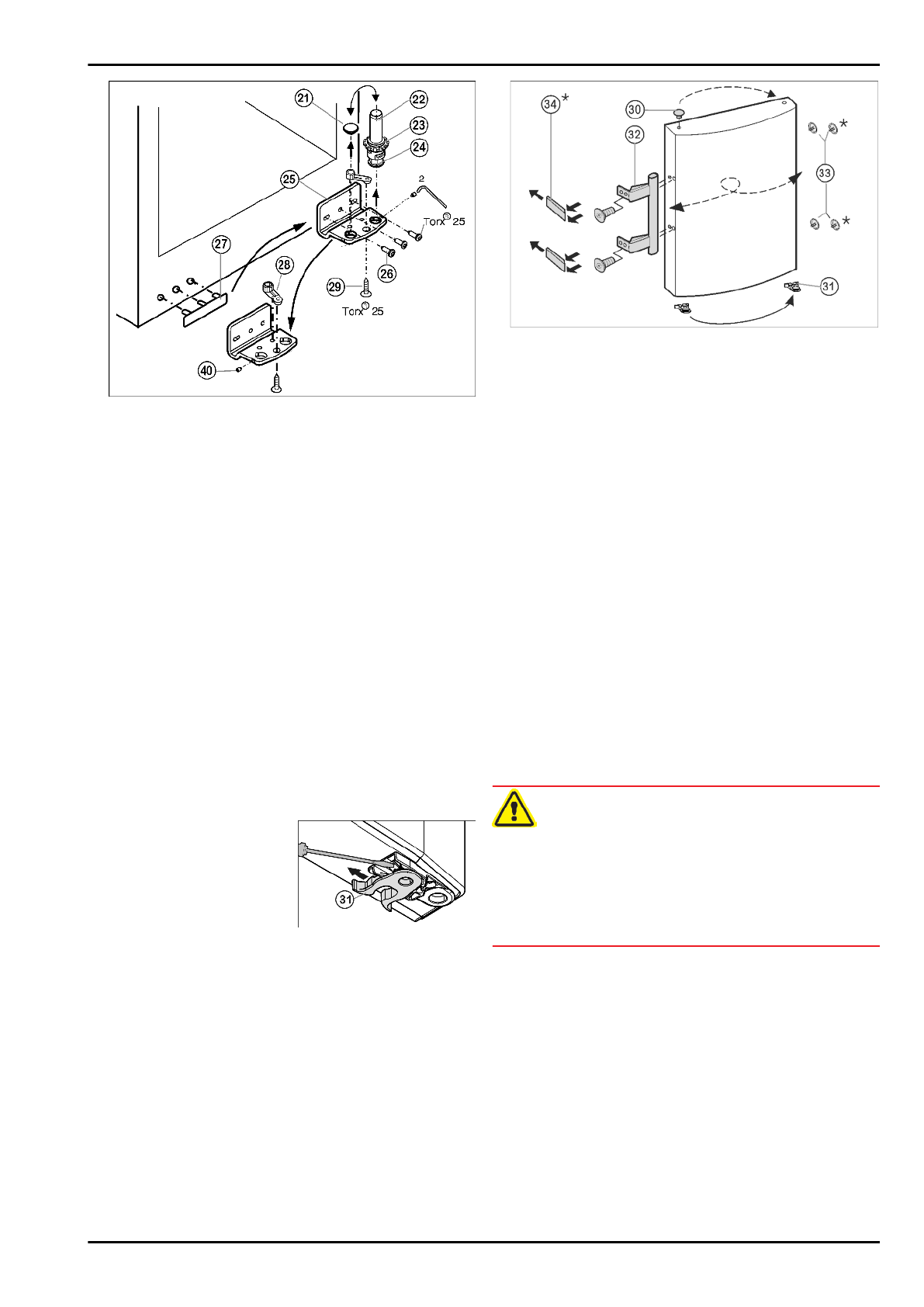

Fig. 6

u

Отвинтите  установочный  винт

  Fig.  6  (40)  приблизи-

тельно на один оборот прилагаемым торцевым ключом.

u

Извлеките  опорный  винт

  Fig.  6  (22)  в  комплекте  с

шайбой

  Fig.  6  (23)  и  регулируемой  опорой  Fig.  6  (24),

вывинчивая его вверх.

u

Снимите пробку

 Fig. 6 (21).

u

Открутите

 Fig. 6 (26)опорный кронштейн Fig. 6 (25).

u

Полностью  выкрутите  установочный  винт

  Fig.  6  (40)  и

вкрутите  на  противоположной  стороне  на  нижнем

опорном  кронштейне,  чтобы  он  был  заподлицо  с  этим

кронштейном.

u

Открутите

  Fig.  6  (29)опорную  деталь  Fig.  6  (28)  и,  пере-

ставив  в  отверстие  на  противоположной  стороне  опор-

ного кронштейна, снова прикрутите.

u

Переставьте пробку

 Fig. 6 (21) в свободное отверстие.

u

Осторожно  снимите  и  переставьте  на  противопо-

ложную сторону крышку со стороны ручки

 Fig. 6 (27).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  6  (25)  на

новой  стороне  шарнира

(с  моментом  4  Нм)

.  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Вновь  установите  опорный  винт

  Fig.  6  (22)  в  комплекте

с шайбой и регулируемой опорой.

u

Затяните установочный винт

 Fig. 6 (40).

4.3.5 Перестановка ручки

u

переставить

пружинный

зажим

Fig. 7 (31): Нажать вниз

язычок  защелки,  снять

с

него

пружинный

зажим.

u

Вдвинуть  пружинный

зажим

на

новой

стороне  шарнира  до

защелкивания.

Fig. 7

Fig. 8

u

Извлеките  пробку

  Fig.  8  (33)  из  опорной  втулки  дверцы

и переставьте.

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку

  Fig.  8  (32),  пробку  Fig.  8  (33)  и

прижимные пластины*

 Fig. 8 (34).

u

При  установке  прижимных  пластин  на  противопо-

ложной стороне следите за правильной фиксацией.*

4.3.6 Монтаж двери

u

Установите  дверцу  сверху  на  нижний  опорный  палец

Fig. 6 (22).

u

Закройте дверцу.

u

Установите  верхний  опорный  кронштейн

  Fig.  4  (12)  на

новой стороне шарнира и защелкните в дверце.

u

Прикрутите  верхний  опорный  кронштейн

  Fig.  4  (12)

(с

моментом  4  Нм)

(2  шт.  Torx®  25)

  Fig.  4  (13).  При  необ-

ходимости  проделайте  отверстия  или  используйте

аккумуляторную отвертку.

u

Защёлкните  крышку

  Fig.  4  (10)  и  крышку  Fig.  4  (11)  на

противоположной стороне.

4.3.7 Выравнивание дверцы

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  нижнем  опорном  кронштейне

Fig.  6  (25)  параллельно  корпусу  устройства.  Для  этого

выкрутите средний винт.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

Ввод в работу

8

* Наличие в зависимости от модели и комплектации
