ВНИМАНИЕ

Опасность  повреждения  под  действием  конденсата

устройств, установленных Side-by-Side (бок о бок)!

Если  устройство  Side-by-Side  (S...)  устанавливается

вместе  со  вторым  устройством  (в  качестве  комбинации

SBS)  ограничитель  хода  дверцы  должен  оставаться  в

состоянии поставки.

u

Не меняйте ограничитель хода дверцы.

Убедитесь, что подготовлен следующий инструмент:

q

Torx® 25

q

Torx® 15

q

Отвертка

q

при необходимости аккумуляторный шуруповёрт

q

При  необходимости  привлеките  второго  человека  для

монтажной работы

q

Прилагаемый торцевой ключ SW 2*

4.3.1 Снятие двери

Указание

u

Уберите  продукты  с  полочек  на  дверце,  прежде  чем

снимать дверцу, чтобы продукты не упали.

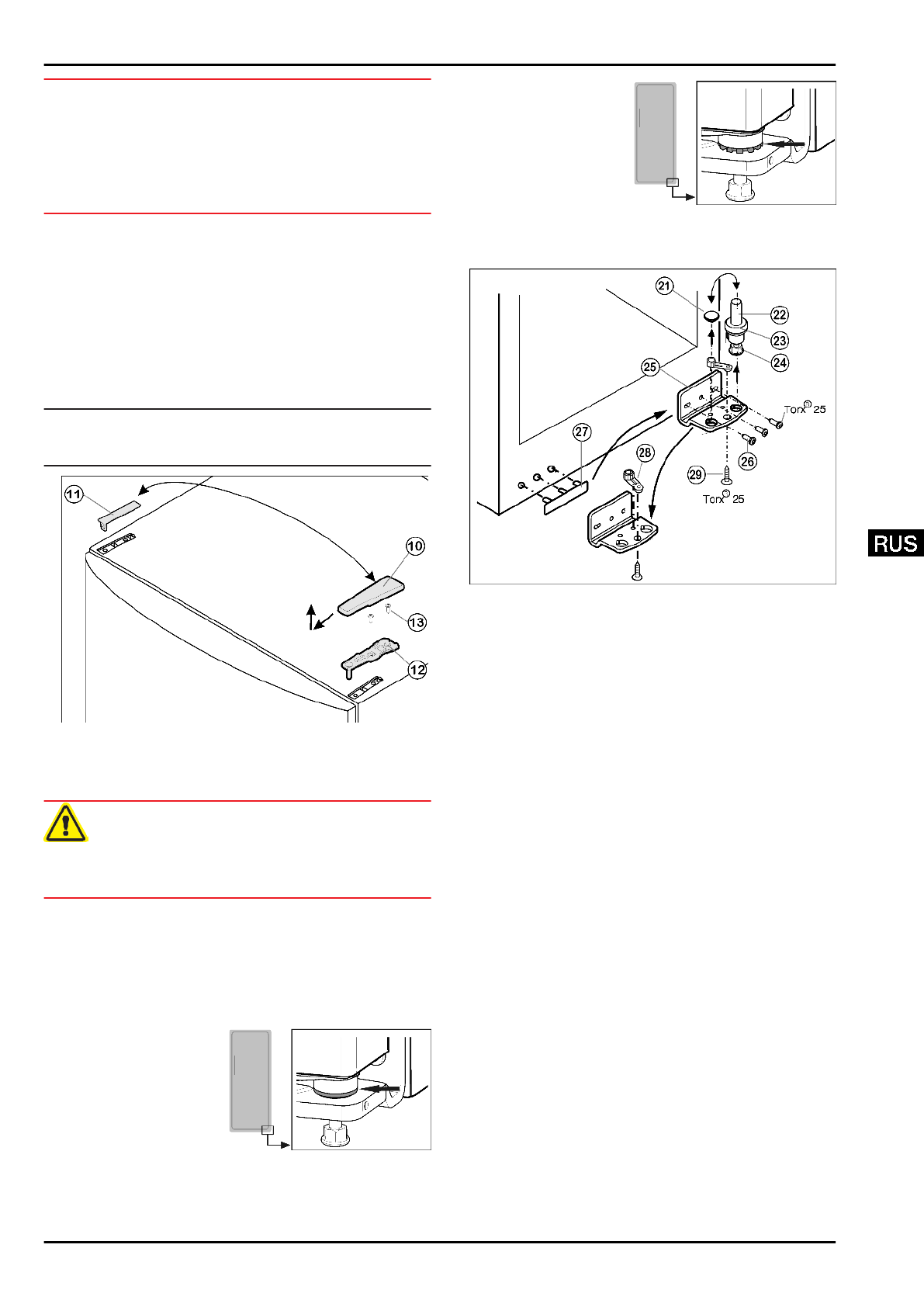

Fig. 4

u

Закройте дверцу.

u

Потяните крышку

 Fig. 4 (10) вперед и вверх.

u

Снимите крышку

 Fig. 4 (11).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите верхний опорный кронштейн

 Fig. 4 (12)(2 шт.

Torx® 25)

 Fig. 4 (13) и вытяните вверх.

u

Дверь приподнимите и отставьте в сторону.

4.3.2 Как отличить опорные детали

Некоторые  устройства  снабжены  регулятором  высоты  на

опорном винте нижнего опорного кронштейна.

u

Для  устройств

без

регулировки

по

высоте

  далее  с  пункта

(см. 4.3.3) .

u

Для  устройств

с  регу-

лировкой  по  высоте

далее

с

пункта

(см. 4.3.4) .

4.3.3 Перестановка опорных деталей

для устройств без регулировки по высоте

Fig. 5

u

Извлеките  опорный  винт

  Fig.  5  (22)  в  комплекте  с

шайбой

  Fig.  5  (23)  и  регулируемой  опорой  Fig.  5  (24),

вытягивая его вверх.

u

Снимите пробку

 Fig. 5 (21).

u

Открутите

 Fig. 5 (26)опорный кронштейн Fig. 5 (25).

u

Открутите

  Fig.  5  (29)опорную  деталь  Fig.  5  (28)  и,  пере-

ставив  в  отверстие  на  противоположной  стороне  опор-

ного кронштейна, снова прикрутите.

u

Осторожно  снимите  и  переставьте  на  противопо-

ложную сторону крышку со стороны ручки

 Fig. 5 (27).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  5  (25)  на

новой  стороне  шарнира

(с  моментом  4  Нм)

.  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Переставьте пробку

 Fig. 5 (21) в свободное отверстие.

u

Вновь  установите  опорный  винт

  Fig.  5  (22)  в  комплекте

с  шайбой  и  регулируемой  опорой.  При  этом  фиксатор

должен быть направлен назад.

4.3.4 Перестановка опорных деталей

для устройств с регулировкой по высоте

Ввод в работу

* Наличие в зависимости от модели и комплектации
