Перестановка верхних опорных частей - Liebherr GN 4135 Comfort NoFrost - Инструкция по эксплуатации - Страница 9

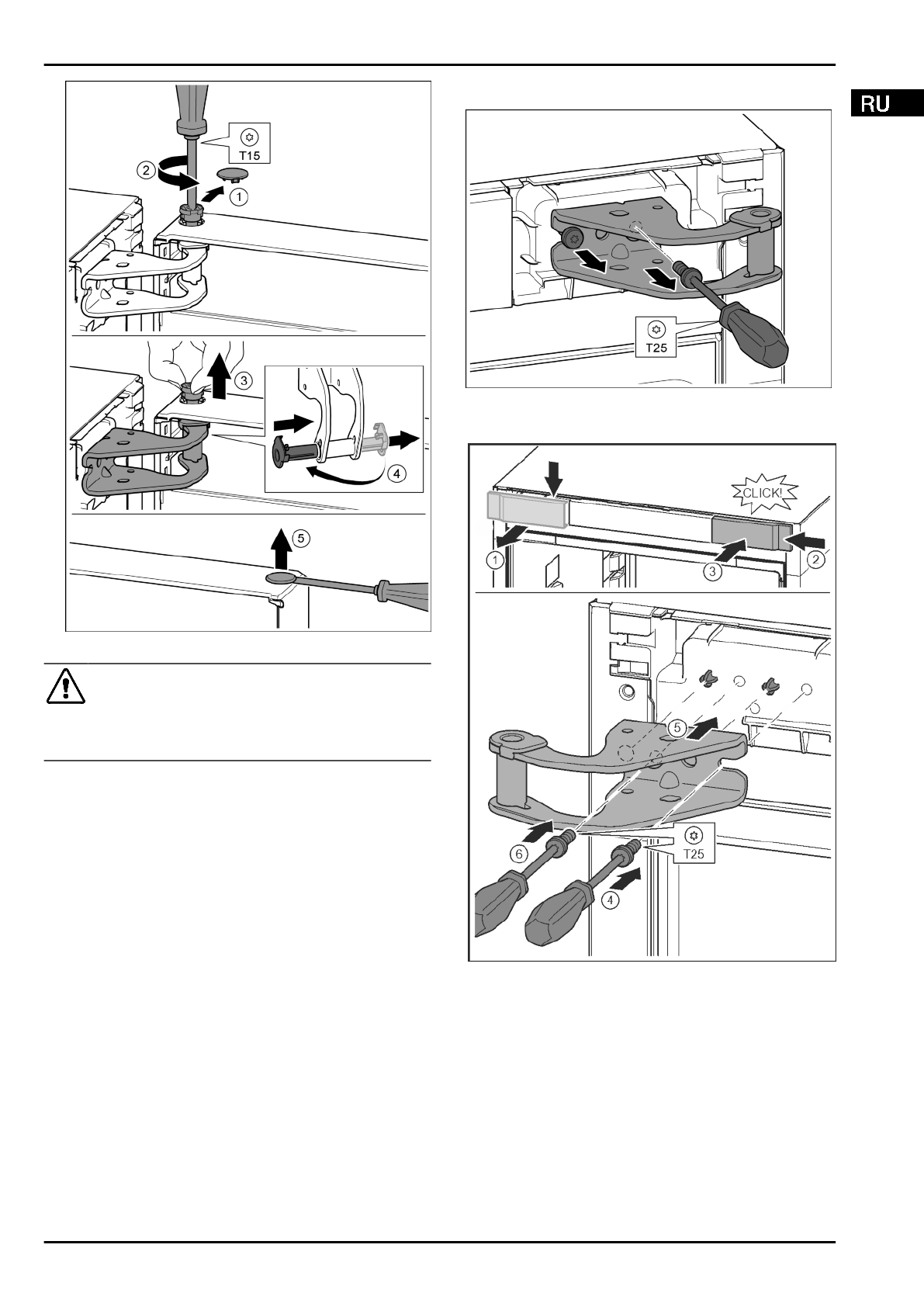

Fig. 8

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Осторожно снять предохранительную крышку.

 Fig. 8 (1)

u

Немного выкрутить палец отверткой Т15.

 Fig. 8 (2)

u

Удерживать дверь и вытянуть палец рукой.

 Fig. 8 (3)

u

Опорную  втулку  вывести  из  направляющей.  Установить

и зафиксировать с другой стороны.

 Fig. 8 (4)

u

Приподнять дверь и отставить в сторону.

u

Осторожно  приподнять  шлицевой  отверткой  заглушку

из опорной втулки двери и вынуть.

 Fig. 8 (5)

4.3.2 Перестановка верхних опорных частей

Fig. 9

u

Оба винта выкрутить отверткой Т25.

u

Приподнять и убрать опорный кронштейн.

Fig. 10

u

Отпустить крышку и снять сбоку.

 Fig. 10 (1)

u

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

 Fig. 10 (2)

u

Крышку зафиксировать.

 Fig. 10 (3)

u

Установить винт отверткой Т25.

 Fig. 10 (4)

u

Установить верхний опорный кронштейн.

 Fig. 10 (5)

w

Цапфы  находятся  в  предусмотренных  резьбовых  отвер-

стиях.

u

Затянуть винт.

 Fig. 10 (4)

u

Вставить и затянуть винт отверткой Т25.

 Fig. 10 (6)

Ввод в работу

* Наличие в зависимости от модели и комплектации

9
