8฀Инструкция฀по฀установке฀и฀переоборудованию

฀฀

Изготовитель฀постоянно฀работает฀над฀совершенство-

ванием฀всех฀типов฀и฀моделей.฀Поэтому฀просим฀Вас฀

принять฀к฀сведению฀возможные฀изменения฀в฀форме,฀

оборудовании฀и฀технической฀части.

Вставка฀в฀кухонную฀секцию

฀

 1

฀

Насадочный шкаф

฀

2

฀

Холодильноморозильный

  прибор

  3

Кухонный шкаф

4

Стена

Рис.

U:

 Прибор может быть встроен в кухонную секцию.

Для оптимального расположения в зависимости от высоты

секции можно поместить на прибором

1

฀

насадочный шкаф.

При комбинировании с обычными кухонными шкафами

(глубиной макс. 580 мм) устройство можно установить

непосредственно рядом с кухонным шкафом, рис.

U

3

. Дверь

устройства выступает по сторонам на 34 мм и по центру

устройства на 50 мм относительно передней стенки кухонного

шкафа. Поэтому ее можно свободно открывать и закрывать.

Важно для вентиляции:

–  На задней стенке дополнительного шкафчика должен

быть вентиляционный канал глубиной не менее 50 мм

по всей ширине этого шкафа.

–  Площадь вентиляционного отверстия под нижней

панелью должна быть не менее 300 см

2

.

–

Чем больше площадь вентиляционного отверстия, тем

меньше электроэнергии потребляет устройство при работе.

Если устройство установлено на шарнирах у стены, рис.

U

4

,

то расстояние между устройством и стеной должно быть не

менее 36 мм. Настолько выступает ручка при открытой дверце.

Информация฀об฀изготовителе

Liebherr Hausgeräte Marica EOOD

BG฀4202฀Радиново,฀обл.฀Пловдив
Болгария

9฀Информация฀об฀изготовителе

Внешние฀размеры฀

прибора฀указаны฀на฀рис.

฀S.

Не฀устанавливать฀прибор฀бок฀о฀бок฀с฀другим฀холодильным฀

агрегатом.฀Важно฀избежать฀появления฀конденсата฀и฀возни-

кающих฀неисправностей.

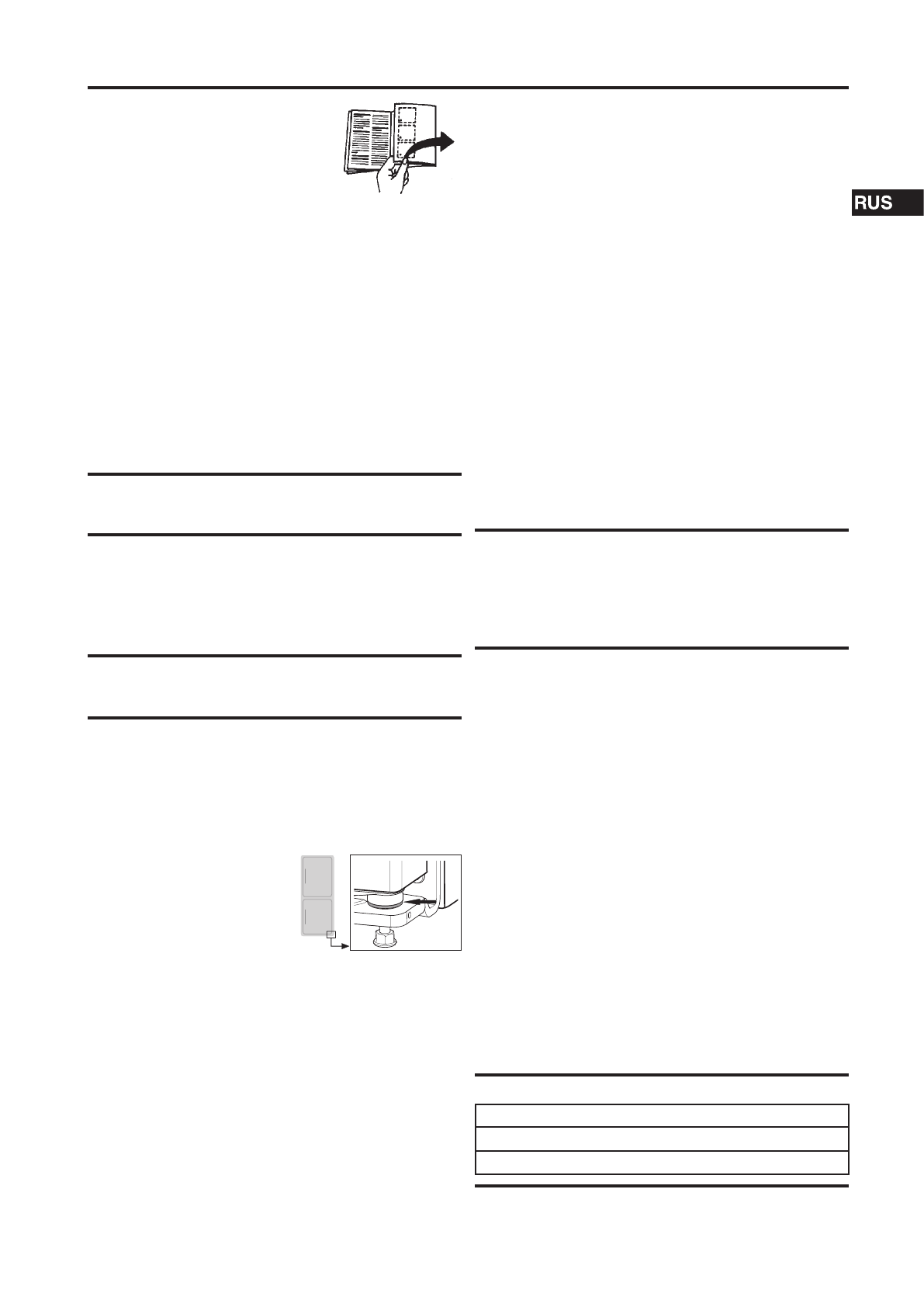

Перед฀продолжением฀чтения฀

откройте฀страницу฀сзади,฀содер-

жащую฀рисунки.

Перевешивание двери

При необходимости можно изменить направление

открывания двери.

Убедитесь, что подготовлен следующий инструмент:

-  Torx® 25

-  Torx® 15

-  Отвертка

-  При необходимости аккумуляторный шуруповерт

-  При необходимости привлеките второго человека для

  монтажной работы

-  Прилагаемый торцевой ключ SW 2

Снятие верхней двери

-  Закройте верхнюю дверь.

-  Потяните крышку Fig. 1 (1) вперед и вверх.

-  Снимите крышку Fig. 1 (2).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

-  Следует хорошо держать дверь.

-  Устанавливайте дверь осторожно.
-  Открутите верхний опорный кронштейн Fig. 1 (3) (2 шт.

Torx® 25) Fig. 1 (4) и вытяните вверх.

-  Верхнюю дверь приподнимите и отставьте в сторону.

Снятие нижней двери

-  Закройте нижнюю дверь.

-  Вытащите из опорного кронштейна и нижней дверцы

  средний опорный винт Fig. 2 (11).

-  Снимите пластмассовый колпачок Fig. 2 (10).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

-  Следует хорошо держать дверь.

-  Устанавливайте дверь осторожно.
-  Откройте нижнюю дверь.

-

Открутите средний опорный кронштейн Fig. 2 (13) (2 шт. Torx® 25).

-  Дверь приподнимите и отставьте в сторону.

Перестановка средних опорных деталей

-  Осторожно снимите накладку Fig. 2 (12).

-  Прикрутите средний опорный кронштейн Fig. 2 (13) с

  подкладкой Fig. 2 (14) с поворотом на 180° на новую

  сторону шарнира (с моментом 4 Нм).

-

Защелкните накладку Fig. 2 (12), повернув на 180 °, на

  стороне, где теперь будет ручка.

Перестановка нижних опорных

деталей для устройств без

регулировки по высоте

-

Извлеките опорный винт Fig. 3

(22) в комплекте с шайбой Fig. 3

(23) и регулируемой опорой Fig. 3

(24), вытягивая его вверх.

-  Снимите пробку Fig. 3 (21).

-  Открутите Fig. 3 (26) опорный кронштейн Fig. 3 (25).

-  Открутите Fig. 3 (29) опорную деталь Fig. 3 (28) и,

переставив в отверстие на противоположной стороне

опорного кронштейна, снова прикрутите.

-

Осторожно снимите и переставьте на противоположную

сторону крышку со стороны ручки Fig. 3 (27).

-  Снова прикрутите опорный кронштейн Fig. 3 (25) на

  новой стороне шарнира (с моментом 4 Нм). При необ-

  ходимости используйте аккумуляторный шуруповерт.

-  Переставьте пробку Fig. 3 (21) в свободное отверстие.

-  Вновь установите опорный винт Fig. 3 (22) в комплекте

с шайбой и регулируемой опорой. При этом фиксатор

должен быть направлен назад.

Перестановка ручек

Соответственно на верхней и нижней дверце:

-

переставить пружинный зажим Fig. 5 (31): Нажать вниз

язычок защелки, снять с него пружинный зажим.

-  Вдвинуть пружинный зажим на новой стороне шарнира

до защелкивания.

-  Извлеките пробку Fig. 6 (30) из опорной втулки дверцы и

переставьте.

-  Снимите и переставьте на противоположную сторону

  дверную ручку Fig. 6 (32), пробку Fig. 6 (33) и прижимные

пластины* Fig. 6 (34).

-

При установке прижимных пластин на противоположной

стороне следите за правильной фиксацией.*

Монтаж нижней двери

-

Установите нижнюю дверцу сверху на нижний опорный винт.

-  Закройте дверцу.

-  Снова наденьте пластмассовый колпачок Fig. 2 (10) на

средний опорный кронштейн Fig. 2 (13).

-  Вставьте средний опорный винт Fig. 2 (11) на новой

  стороне шарнира через средний опорный кронштейн

  Fig. 2 (13) в нижнюю дверцу.

Монтаж верхней двери

-  Установите верхнюю дверцу на средний опорный винт

Fig. 2 (11).

-  Установите верхний опорный кронштейн Fig. 1 (3) на

  новой стороне шарнира и защелкните в дверце.

-

Привинтите верхний опорный кронштейн (с моментом 4 Нм)

(2 шт. Torx® 25) Fig. 1 (4). При необходимости проделайте

отверстия или используйте аккумуляторную отвертку.

-  Наденьте и защёлкните крышку Fig. 1 (1) и крышку

  Fig. 1 (2) на противоположной стороне снаружи.

Выравнивание дверей

-

При необходимости выровняйте дверцы через два продольных

паза в нижнем опорном кронштейне и среднем опорном

кронштейне Fig. 2 (13) параллельно корпусу устройства. Для

этого выкрутите средний винт на нижнем опорном кронштейне.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

-  Прикрутите опорные подставки 4 Нм.

-  Проверить все болты и при необходимости подтянуть.
