4.3.2  Снятие нижней двери

u

Откройте нижнюю дверь.

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите  крепежные  винты

  (11)  (2  шт.  Torx®  25)  и

извлеките  средний  опорный  кронштейн  из  нижней

дверцы.

u

Снимите пластиковую шайбу

 (10).

u

Дверь приподнимите и отставьте в сторону.

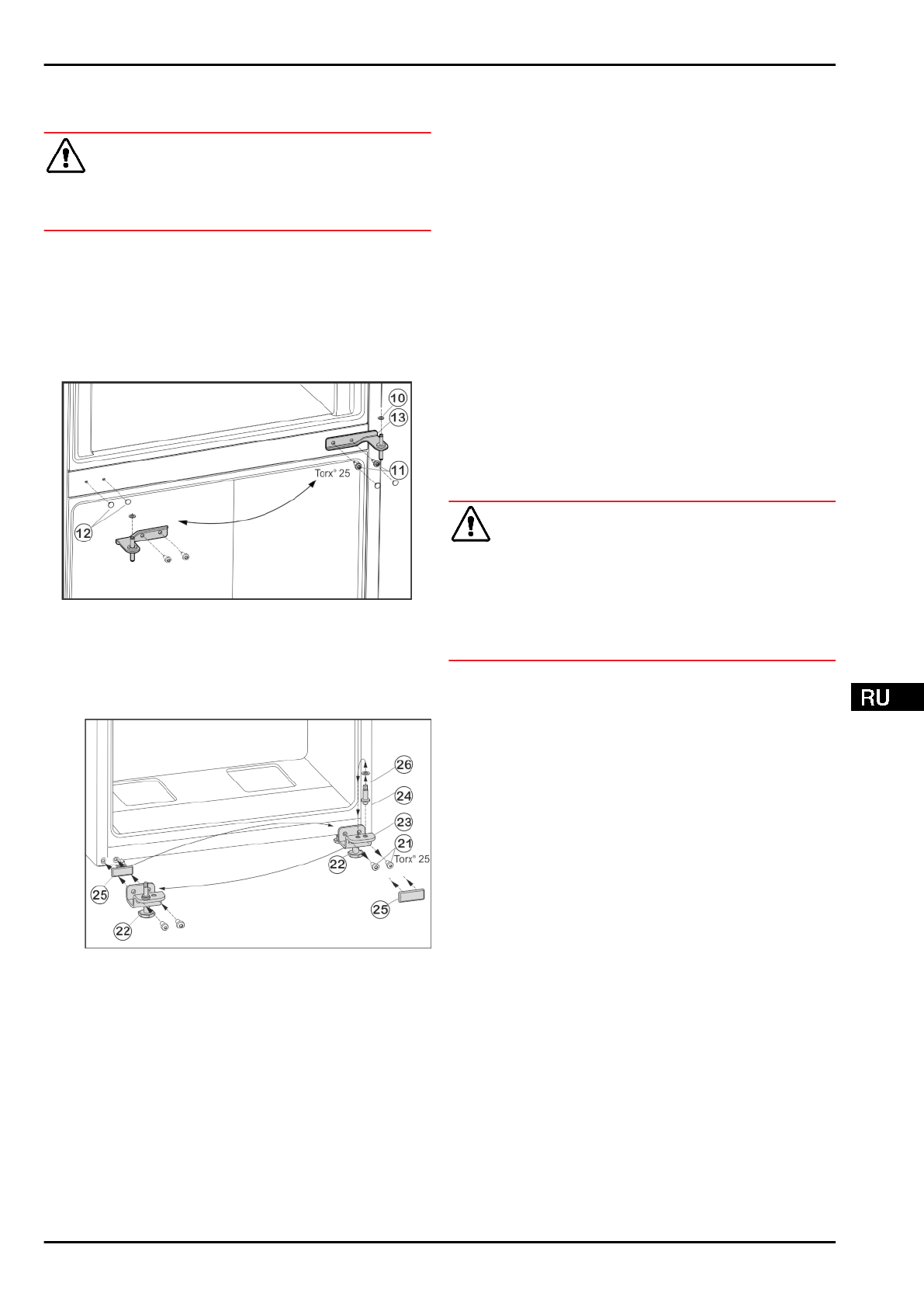

4.3.3  Перестановка средних опорных

деталей

Fig. 5

u

Аккуратно  снимите  крышки

  Fig.  5  (12)  и  вставьте  их  на

противоположной стороне.

4.3.4  Перестановка нижних опорных

деталей

Fig. 6

u

Открутите крепежные винты

 Fig. 6 (21).

u

Снимите  нижний  опорный  кронштейн

  Fig.  6  (23)  вместе

с опорным пальцем

 Fig. 6 (24), шайбой Fig. 6 (26) и регу-

лируемой опорой

 Fig. 6 (22).

u

Открутите  опорный  палец

Fig.  6  (24)  вместе  с  шайбой

Fig.  6  (26)  и,  переставив  в  отверстие  на  противопо-

ложной  стороне  опорного  кронштейна,  снова  прикру-

тите.

u

Аккуратно  снимите  защитную  пластину

  Fig.  6  (25)  и

переставьте ее на противоположную сторону.

u

Прикрутите  нижний  опорный  кронштейн

  Fig.  6  (23)

вместе с опорным пальцем

 Fig. 6 (24), шайбой Fig. 6 (26)

и  регулируемой  опорой

  Fig.  6  (22)  с  другой  стороны

шарнира  (с  моментом  4  Нм),  при  необходимости

используйте аккумуляторный шуруповерт.

4.3.5  Монтаж нижней двери

u

Установите  нижнюю  дверцу  сверху  на  опорный  палец

Fig. 6 (24).

u

Закройте дверцу.

u

Вставьте  средний  опорный  кронштейн

  (13)  с  поворотом

на  180°  в  нижнюю  дверцу  и  прикрутите  с  помощью

крепежных  винтов

  (11)(2  шт.  Torx®  25)  на  новую

сторону шарнира (с моментом 4 Нм).

u

Снова установите пластиковую шайбу

 (10).

4.3.6  Монтаж верхней двери

u

Установите  верхнюю  дверцу  на  средний  опорный  крон-

штейн

 (13).

u

Установите  верхний  опорный  кронштейн

  Fig.  4  (3)  на

новой стороне шарнира и защелкните в дверце.

u

Привинтите  верхний  опорный  кронштейн  (с  моментом

4  Нм)  (2  шт.  Torx®  25)

  Fig.  4  (4).  При  необходимости

используйте аккумуляторный шуруповерт.

u

Наденьте  и  защелкните  крышку

  Fig.  4  (1)  на  противопо-

ложной стороне снаружи.

u

Также  наденьте  сверху  и  защелкните  крышку

  Fig.  4  (2)

на противоположной стороне.

u

Выверните  регулируемую  опору

  Fig.  6  (22)  на  нижнем

опорном  кронштейне

  Fig.  6  (23)  до  ее  соприкосновения

с полом.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

Ввод в работу

* Наличие в зависимости от модели и комплектации
