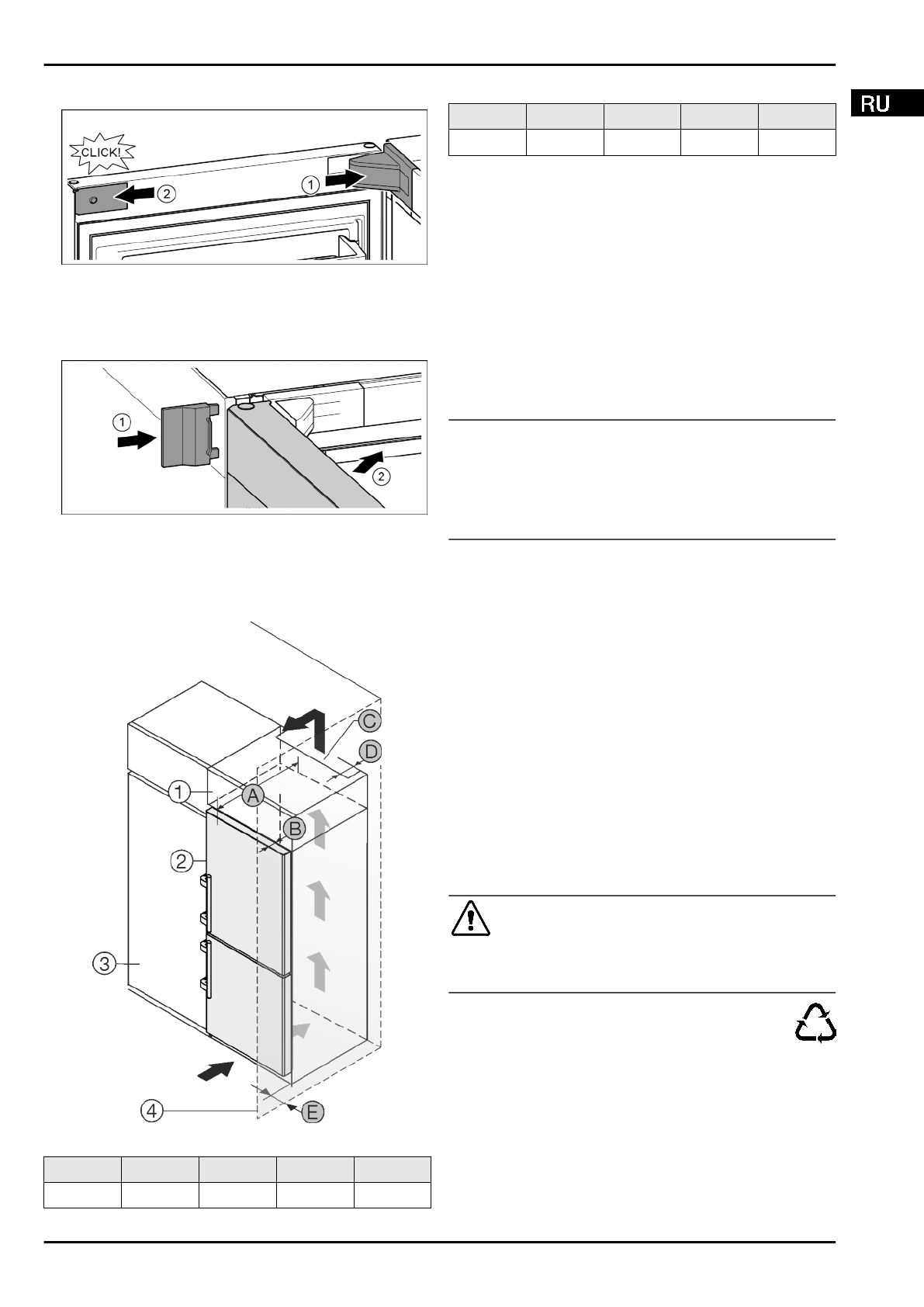

4.3.11 Установка крышек

Fig. 24

Дверь открыта на 90°.

u

Крышку  опорного  кронштейна  установить  и  зафиксиро-

вать, при необходимости, осторожно разжать.

 Fig. 24 (1)

u

Установить сбоку накладку и зафиксировать.

 Fig. 24 (2)

Fig. 25

u

Надвинуть внешнюю крышку.

 Fig. 25 (1)

u

Закрыть верхнюю дверь.

 Fig. 25 (2)

4.4 Установка в кухонную стенку

Fig. 26

Для устройств шириной 600 мм:*

A  [мм] *

B  [мм] *

C  [cм

2

] *

D  [мм] *

E  [мм] *

665

x

65

мин. 300

мин. 50

мин. 46

Для устройств шириной 700 мм:*

A [мм]*

B [мм]*

C [см

2

]*

D [мм]*

E [мм]*

665

x

65

мин. 300

мин. 50

мин. 46

x

  При  использовании  пристенных  распорок  этот  размер

увеличивается на 15 мм (см. 4.2 Установка устройства) .
Эти  размеры  действительны  для  угла  открывания  90  °.

Расстояния зависят от угла открывания.
Устройство  может  быть  окружено  кухонными  шкафами.

Чтобы  уравнять  устройство

  Fig.  26  (2)  по  высоте  с

кухонной  стенкой,  можно  установить  над  устройством

дополнительный шкафчик

 Fig. 26 (1).

Установить  устройство  можно  непосредственно  рядом  с

кухонным  шкафом

  Fig.  26  (3).  Чтобы  можно  было  полно-

стью  открыть  двери,  устройство  должно  выступать  на

глубину

  Fig.  26  (B)  относительно  передней  стенки  кухон-

ного шкафа. В зависимости от глубины кухонных шкафов и

использования  пристенных  распорок  устройство  может

выступать и больше.

ВНИМАНИЕ

Опасность  повреждения  из-за  перегрева  в  результате

недостаточной вентиляции!

Если  вентиляция  слабая,  то  компрессор  может  быть

повреждён.

u

Следите за обеспечением достаточной вентиляции.

u

Соблюдайте требования к вентиляции.

Требования к вентиляции:

-

Выступы  на  задней  стороне  устройства  предназначены

для  обеспечения  достаточной  вентиляции.  Не  допу-

скается,  чтобы  они  располагались  в  каких-либо  углу-

блениях или проходах.

-

На  задней  стенке  дополнительного  шкафчика  должен

быть  вентиляционный  канал  с  глубиной

  Fig.  26  (D)  по

всей ширине этого шкафа.

-

Нужно соблюдать вентиляционное отверстие

 Fig. 26 (C)

под нижней панелью.

-

Чем  больше  площадь  вентиляционного  отверстия,  тем

меньше  электроэнергии  потребляет  устройство  при

работе.

Если  устройство  установлено  на  шарнирах  у  стены

Fig.  26  (4),  то  нужно  соблюдать  расстояние  Fig.  26  (E)

между  устройством  и  стеной.  Настолько  выступает  ручка

при открытой дверце.

4.5 Упаковку утилизируйте надле-

жащим образом

ПРЕДУПРЕЖДЕНИЕ

Опасность удушения упаковочным материалом и пленкой!

u

Не  разрешайте  детям  играть  с  упаковочным  мате-

риалом.

Упаковка  изготовлена  из  материалов,  пригодных

для вторичного использования:

-

Гофрированный картон / картон

-

Детали из вспененного полистирола

-

Пленки и мешки из полиэтилена

-

Обвязочные ленты из полипропилена

-

сбитая  гвоздями  деревянная  рама  со  вставкой

из полиэтилена*

u

Упаковочный  материал  отнесите  в  официальное  место

сбора вторсырья.

Ввод в работу

* Наличие в зависимости от модели и комплектации
