4.3.8 Монтаж нижней двери

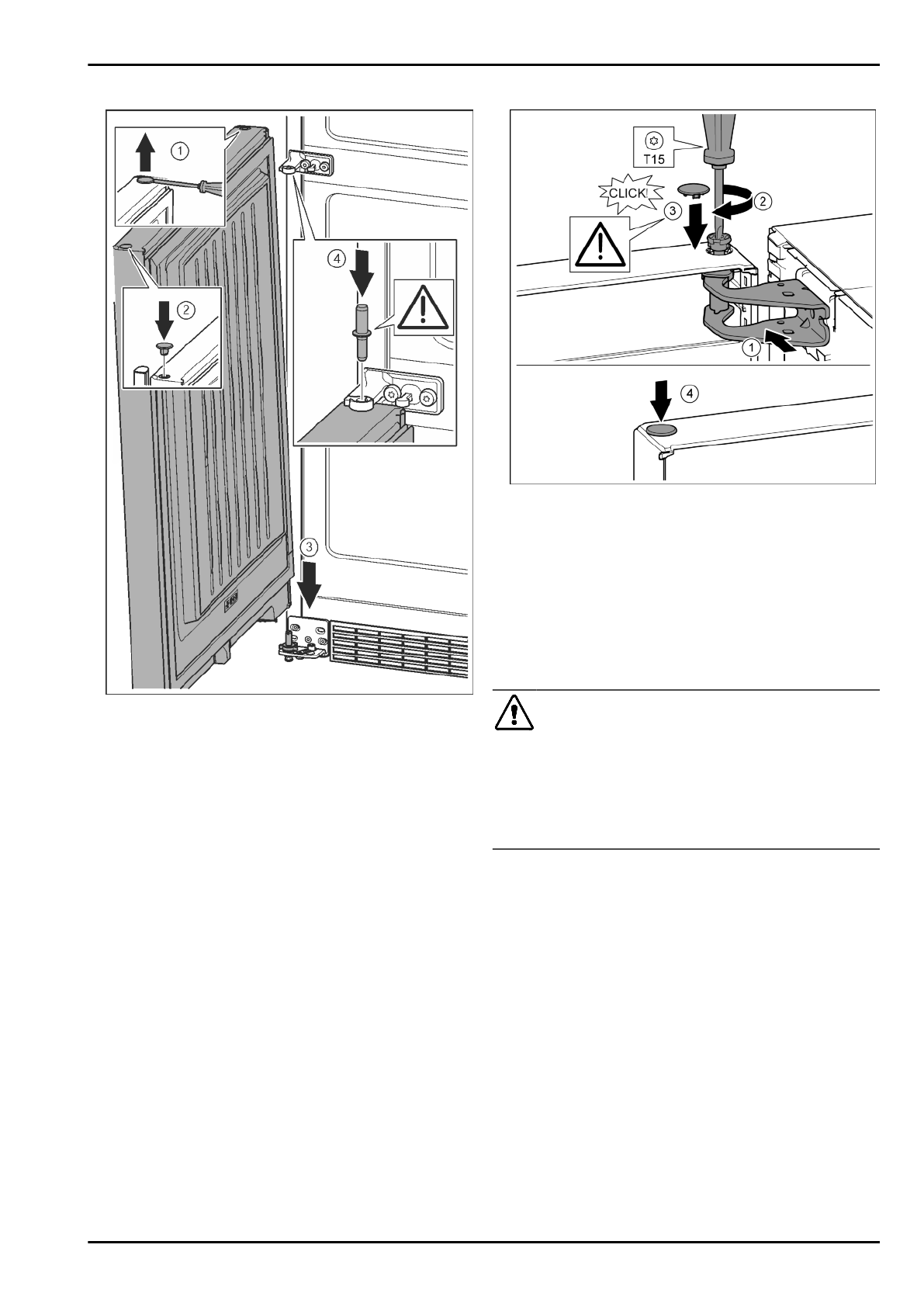

Fig. 22

u

Осторожно приподнять шлицевой отверткой заглушку и

извлечь ее.

 Fig. 22 (1)

u

Заглушку снова вставить с другой стороны.

 Fig. 22 (2)

u

Установить  дверь  сверху  на  нижний  опорный  палец.

Fig. 22 (3)

u

Вставить  средний  опорный  палец  через  средний

опорный кронштейн в нижнюю дверь. При этом следить

за  тем,  чтобы  выступ  фиксатора  был  направлен  назад.

Fig. 22 (4)

4.3.9 Монтаж верхней двери

Fig. 23

u

Установить дверь на средний опорный палец.

u

Дверь  вверху  выровнять  по  отверстию  в  опорном  крон-

штейне.

 Fig. 23 (1)

u

Вставить палец и затянуть отверткой Т15.

 Fig. 23 (2)

u

Установить  предохранительную  крышку  для  защиты

двери:  вставить  предохранительную  крышку  и  прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

 Fig. 23 (3)

u

Вставить заглушку.

 Fig. 23 (4)

4.3.10 Выравнивание дверей

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При необходимости, выставить дверь посредством двух

продольных отверстий в нижнем опорном кронштейне и

среднем  опорном  кронштейне,  выравнивая  относи-

тельно  корпуса  устройства.  Для  этого  выкрутить

средний  винт  в  нижнем  опорном  кронштейне  с

помощью  прилагаемой  к  Т25  насадки.  Оставшиеся

винты  немного  отпустить  с  помощью  насадки  к  Т25  или

отверткой  Т25  и  выровнять  посредством  продольных

отверстий.  В  среднем  опорном  кронштейне  отпустить

винты  с  помощью  насадки  к  Т25  и  выровнять  средний

опорный  кронштейн  посредством  продольных  отвер-

стий.

u

Подпереть  дверь:  с  помощью  рожкового  ключа  SW10

выворачивать  установочную  опору  на  нижнем  опорном

кронштейне  до  тех  пор,  пока  она  не  будет  опираться  на

пол, затем повернуть еще на 90°.
