u

Зафиксировать  крышки  сверху  и  снизу  от  прорези  для

захвата.

4.3.11 Монтаж нижней двери

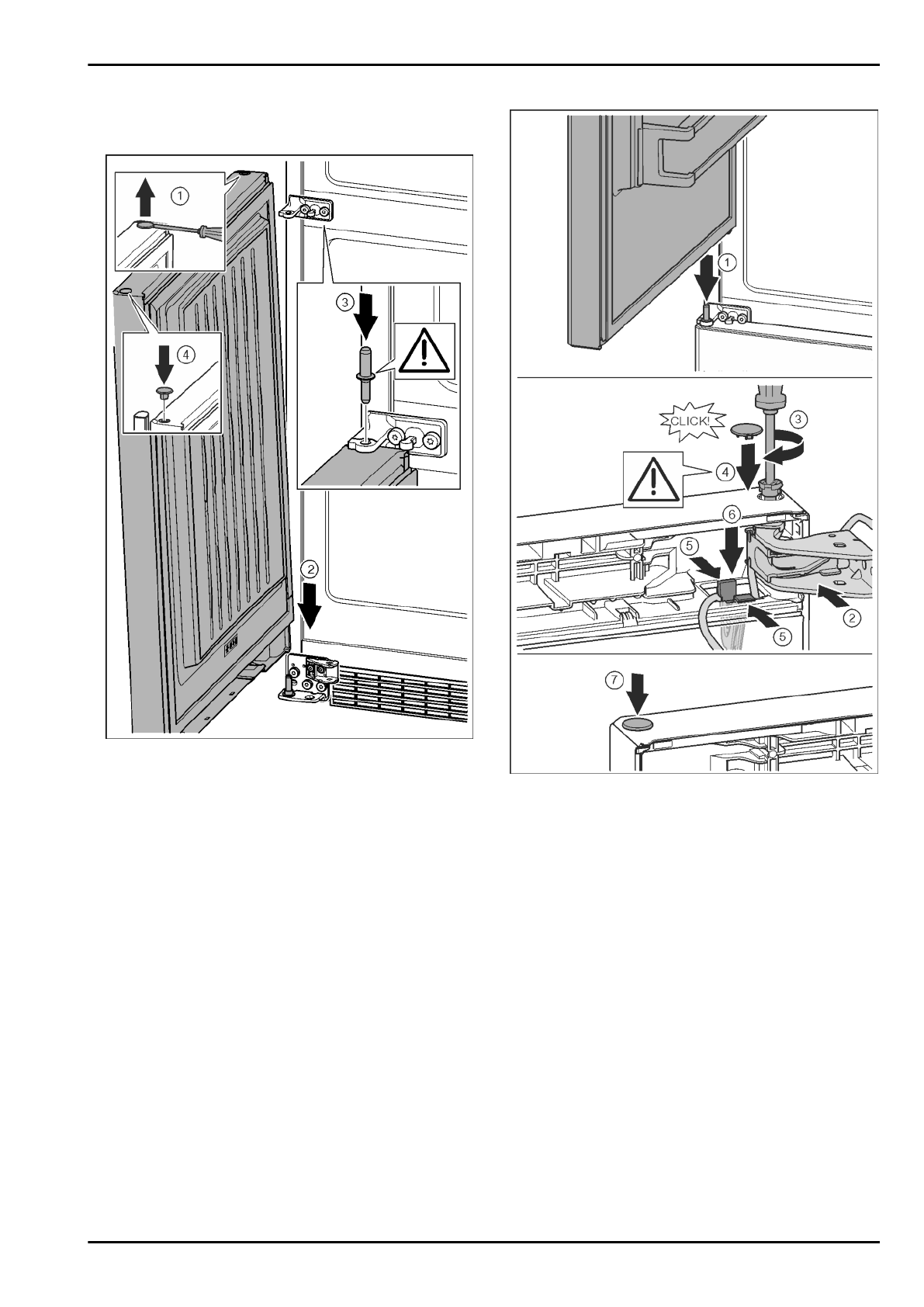

Fig. 36

u

Осторожно приподнять шлицевой отверткой заглушку и

извлечь ее.

 Fig. 36 (1)

u

Установить  дверь  сверху  на  нижний  опорный  палец.

Fig. 36 (2)

u

Вставить  средний  опорный  палец  через  средний

опорный кронштейн в нижнюю дверь. При этом следить

за  тем,  чтобы  выступ  фиксатора  был  направлен  назад.

Fig. 36 (3)

u

Заглушку снова вставить с другой стороны.

 Fig. 36 (4)

4.3.12 Монтаж верхней двери

Fig. 37

u

Установка  верхней  двери  на  средний  опорный  палец

Fig. 37 (1)

u

Дверь  вверху  выровнять  по  отверстию  в  опорном  крон-

штейне.

 Fig. 37 (2)

u

Вставить палец и затянуть отверткой Т15.

 Fig. 37 (3)

u

Установить  предохранительную  крышку  для  защиты

двери:  вставить  предохранительную  крышку  и  прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

 Fig. 37 (4)

u

Вставить  держатель  кабеля  с  закрепленным  на  нем

кабелем  в  отверстие.  При  этом  более  длинное  отвер-

стие  соединительной  накладки  должно  быть  направ-

лено вперед.

 Fig. 37 (5)

u

Прижать  держатель  вниз  так,  чтобы  соединительная

накладка защелкнулась.

 Fig. 37 (6)

u

Вставить заглушку.

 Fig. 37 (7)

Ввод в работу

16

* Наличие в зависимости от модели и комплектации
