Liebherr CBNPgw 4855 - Инструкция по эксплуатации - Страница 14

u

Установить  опорный  кронштейн  с  другой  стороны  и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

 Fig. 28 (2)

u

Затянуть винты 3 и 4.

 Fig. 28 (3, 4)

u

Повернуть  навеску  двери  на  180°.  Прикрутить  с  другой

стороны опорного кронштейна с помощью отвертки Т25.

Fig. 28 (5)

u

Снова  установить  опорный  палец  в  сборе.  При  этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

 Fig. 28 (6)

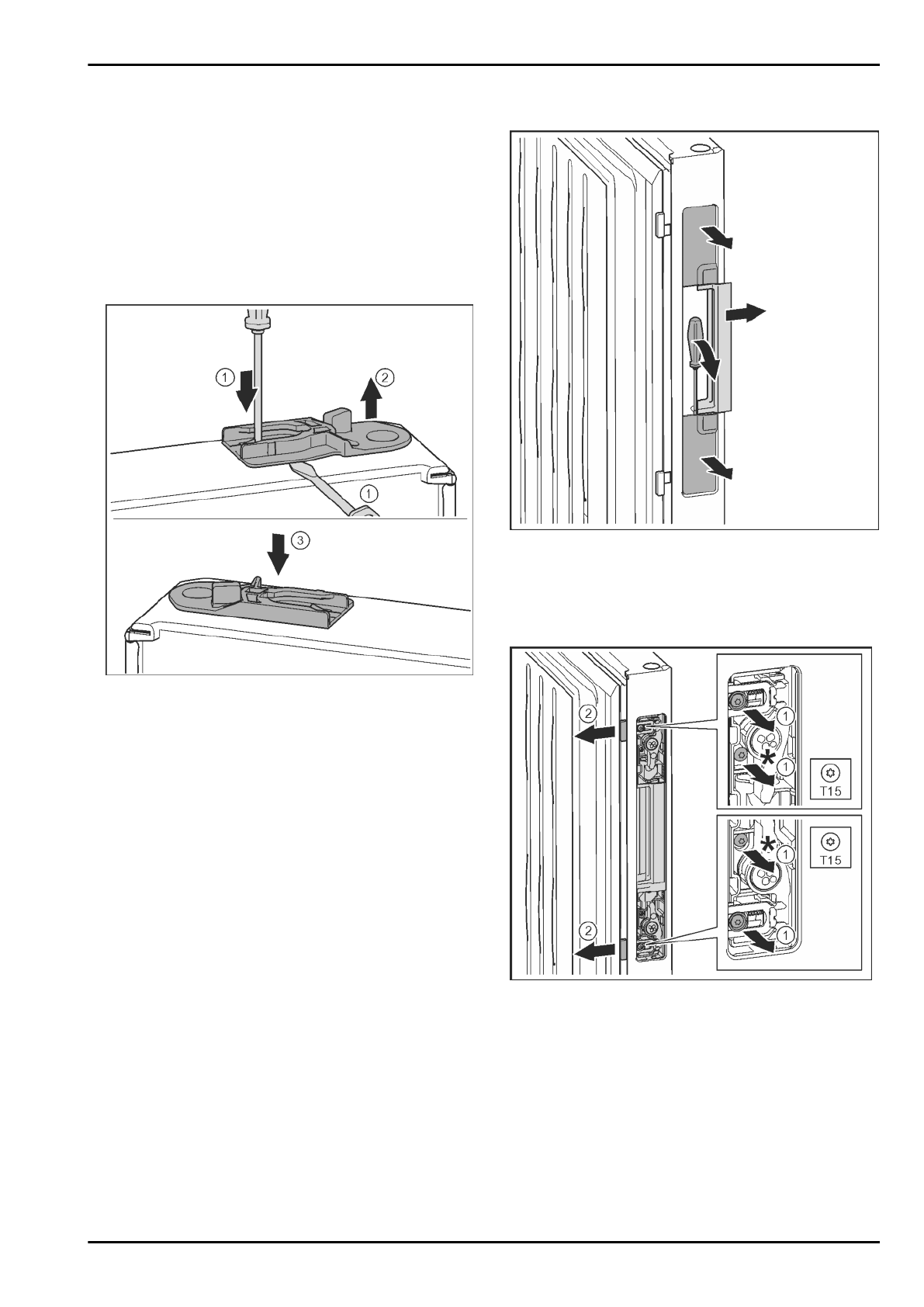

4.3.9 Перестановка опорных деталей двери

Верхняя дверь

Fig. 29

u

Нижняя сторона двери смотрит вверх: повернуть дверь.

u

Извлечь  направляющее  гнездо:  нажать  накладку

шлицевой  отверткой  и  одновременно  переместить  ее

шлицевой  отверткой  под  направляющее  гнездо.

Fig. 29 (1, 2)

u

Прилагаемое  при  поставке  направляющее  гнездо  вста-

вить на другой стороне корпуса.

 Fig. 29 (3)

u

Верхняя сторона двери смотрит вверх: повернуть дверь.

4.3.10 Перестановка вспомогательного

механизма открывания двери

Fig. 30

Снять крышку сверху и снизу от прорези для захвата.

u

Вспомогательный механизм открывания двери нажать в

сторону.

u

Вставить шлицевую отвертку в появившийся зазор.

u

Приподнять и снять крышку.

Fig. 31

u

Выкрутить  винты  вместе  с  серыми  пластмассовыми

колпачками отверткой Т15

 Fig. 31 (1)

u

С  усилием  извлечь  защелку  механизма  открывания

двери.

 Fig. 31 (2)

Ввод в работу

14

* Наличие в зависимости от модели и комплектации
