4.3.15 Монтаж кабельного разъема

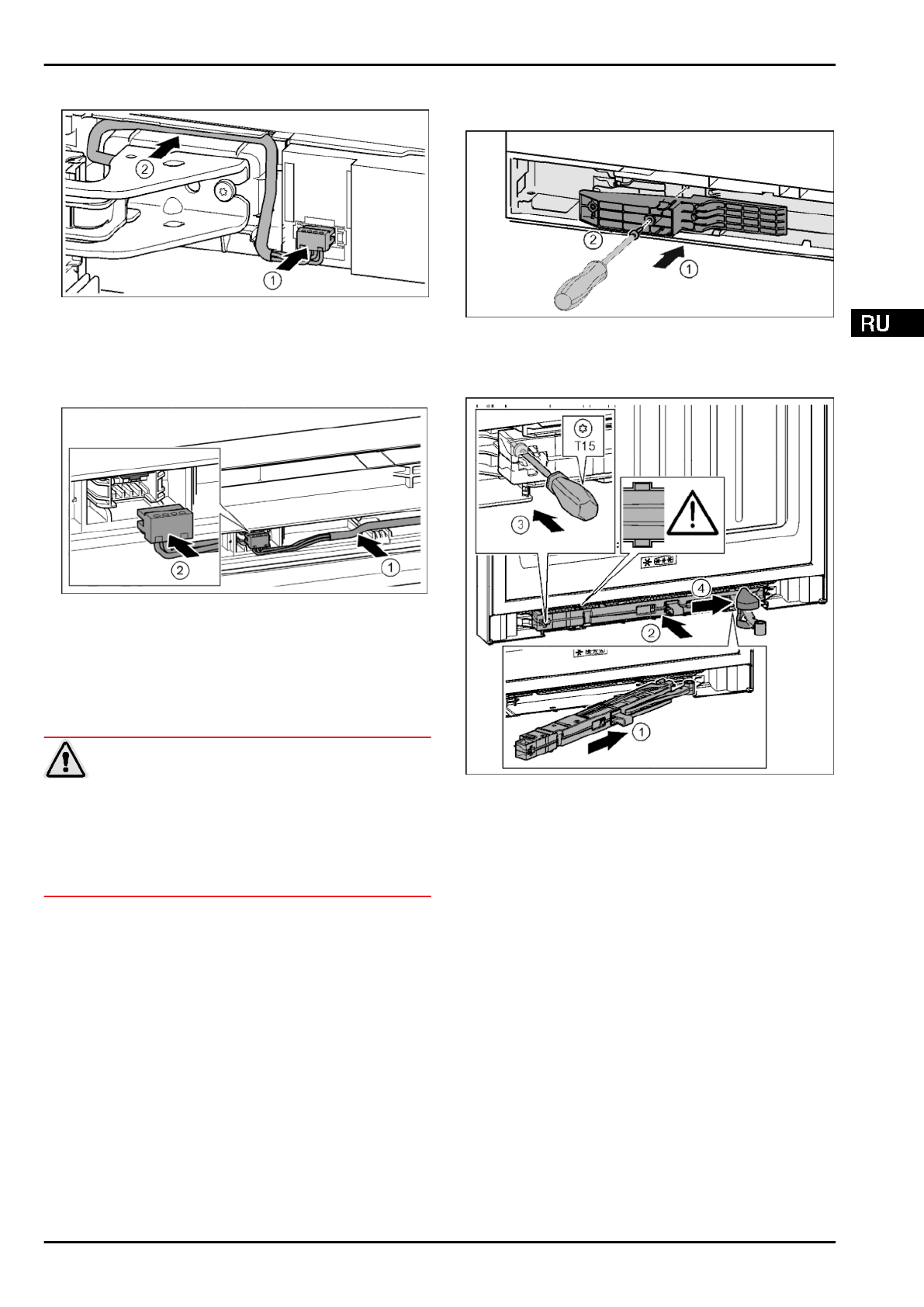

Fig. 40
u
Зафиксировать штекер над верхним опорным крон-
штейном и осторожно уложить жилы кабеля в канал.
Fig. 40 (1)
u
Осторожно проложить серый кабель в направляющей
над верхним опорным кронштейном.
Fig. 40 (2)
Fig. 41
u
Вставить серый кабель в направляющую в верхней
двери.
Fig. 41 (1)
u
Зафиксировать штекер.
Fig. 41 (2)
u
Остальную часть кабеля при необходимости уложить в
направляющей в виде петли.
4.3.16 Выравнивание дверей
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
u
При необходимости, выставить дверь посредством двух
продольных отверстий в нижнем опорном кронштейне и
среднем опорном кронштейне, выравнивая относи-
тельно корпуса устройства. Для этого выкрутить
средний винт в нижнем опорном кронштейне с
помощью прилагаемой к Т25 насадки. Оставшиеся
винты немного отпустить с помощью насадки к Т25 или
отверткой Т25 и выровнять посредством продольных
отверстий. В среднем опорном кронштейне отпустить
винты с помощью насадки к Т25 и выровнять средний
опорный кронштейн посредством продольных отвер-
стий.
u
Подпереть дверь: с помощью рожкового ключа SW10
выворачивать установочную опору на нижнем опорном
кронштейне до тех пор, пока она не будет опираться на
пол, затем повернуть еще на 90°.
4.3.17 Монтаж нижнего амортизатора
закрывания двери
Fig. 42
*
u
Вставить деталь адаптера в отверстие на стороне
ручки.
Fig. 42 (1)*
u
Затянуть винты отверткой Т15.
Fig. 42 (2)*
Fig. 43
u
Вставить узел амортизатора со стороны опорного крон-
штейна в выемку до упора под наклоном.
Fig. 43 (1)
u
Полностью вставить узел амортизатора в выемку.
Fig. 43 (2)
w
Узел размещен правильно, если ребро узла амортиза-
тора находится в направляющей.
u
Затянуть винт отверткой Т15.
Fig. 43 (3)
u
Переместить крышку над шарниром.
Fig. 43 (4)
Ввод в работу
* Наличие в зависимости от модели и комплектации
19
