u
Осторожно снять крышку.
Fig. 30 (3)
u
Плотно прикрутить опорный кронштейн с подкладкой с
поворотом на 180° с другой стороны.
Fig. 30 (4)
u
Установить крышку с поворотом на 180° с другой
стороны.
Fig. 30 (5)
u
Спереди надвинуть шайбу.
Fig. 30 (6)

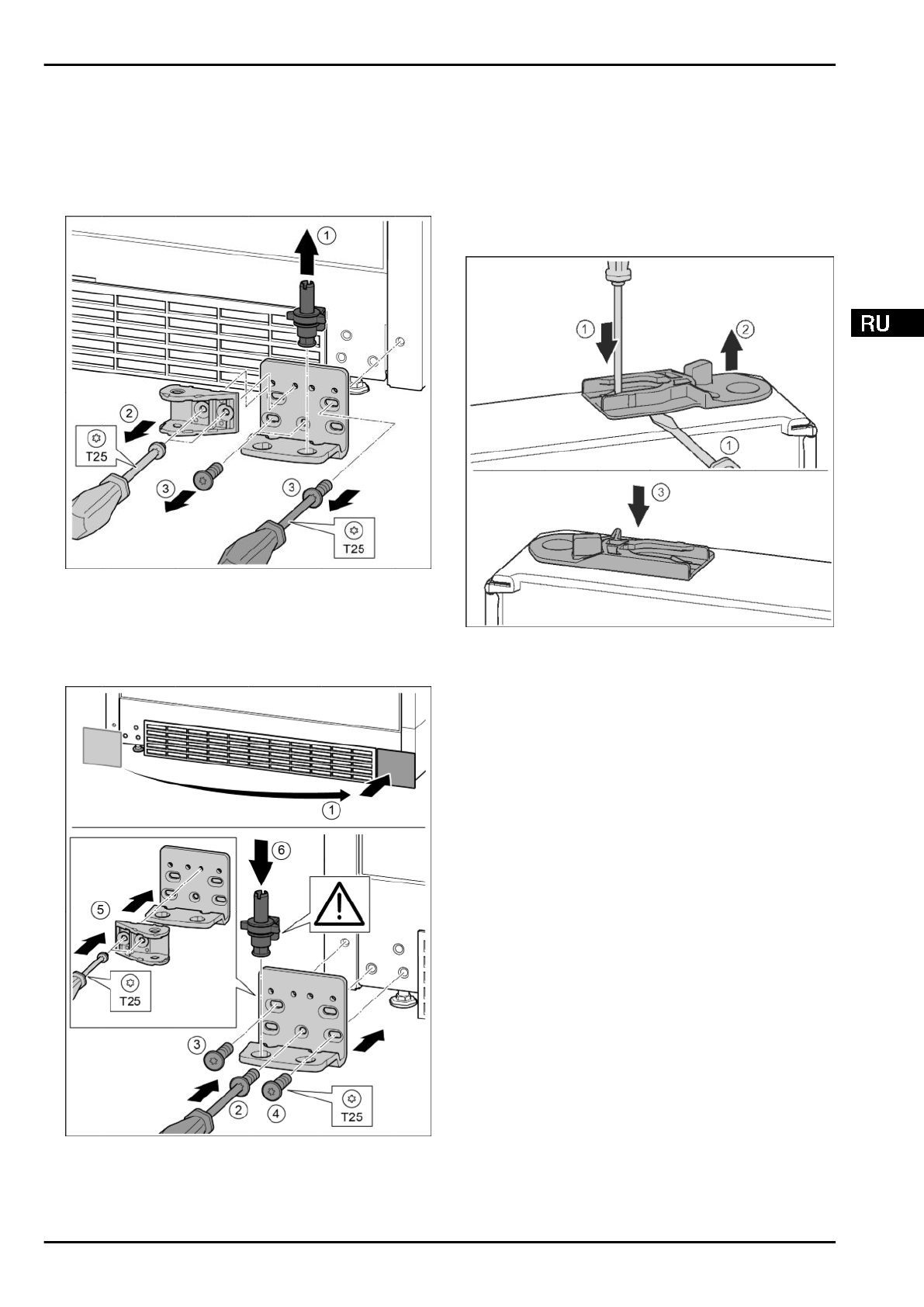

4.3.8 Перестановка нижних опорных частей
Fig. 31
u
Опорный палец полностью извлечь движением вверх.
Fig. 31 (1)
u
Открутить винты отверткой Т25 и снять опорный крон-
штейн.
Fig. 31 (2)
u
Открутить винты отверткой Т25 и снять опорный крон-
штейн.
Fig. 31 (3)
Fig. 32
u
Снять крышку и поставить с другой стороны.
Fig. 32 (1)
u
Установить опорный кронштейн с другой стороны и
прикрутить с помощью отвертки Т25. Начинать с винта 2
в центре.
Fig. 32 (2)
u
Затянуть винты 3 и 4.
Fig. 32 (3, 4)
u
Повернуть навеску двери на 180°. Прикрутить с другой
стороны опорного кронштейна с помощью отвертки Т25.
Fig. 32 (5)
u
Снова установить опорный палец в сборе. При этом
следить за тем, чтобы выступ фиксатора был направлен
назад.
Fig. 32 (6)
4.3.9 Перестановка опорных деталей двери
Верхняя дверь
Fig. 33
u
Нижняя сторона двери смотрит вверх: повернуть дверь.
u
Извлечь направляющее гнездо: нажать накладку
шлицевой отверткой и одновременно переместить ее
шлицевой отверткой под направляющее гнездо.
Fig. 33 (1, 2)
u
Прилагаемое при поставке направляющее гнездо вста-
вить на другой стороне корпуса.
Fig. 33 (3)
u
Верхняя сторона двери смотрит вверх: повернуть дверь.
Ввод в работу
* Наличие в зависимости от модели и комплектации
15
