w

Накладка зафиксирована.

u

Закрыть нижнюю дверь.

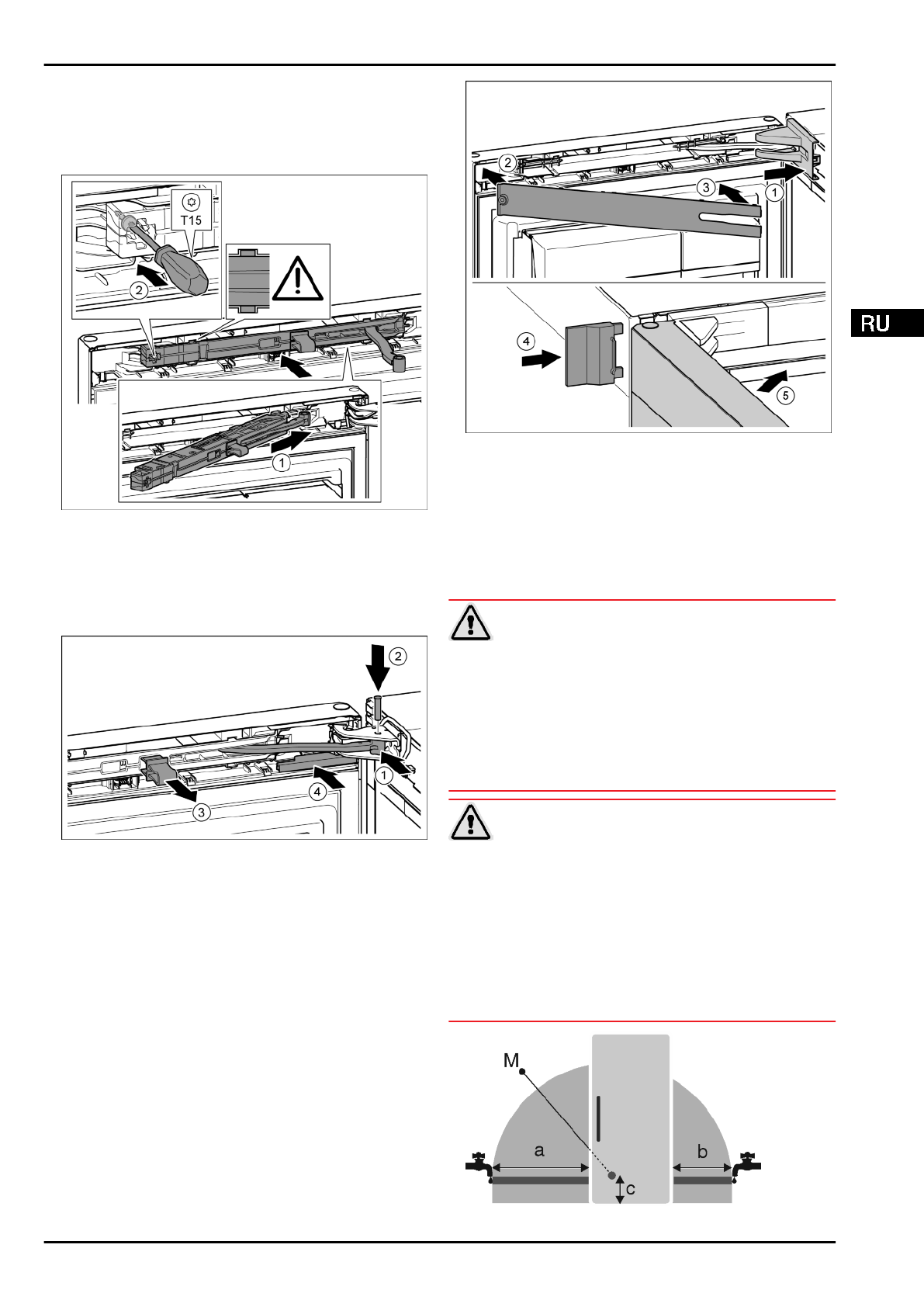

4.3.16  Монтаж верхнего амортизатора

закрывания двери

Fig. 40

u

Вставить узел амортизатора со стороны опорного крон-

штейна в выемку до упора под наклоном.

 Fig. 40 (1)

u

Вставить узел полностью.

w

Узел  размещен  правильно,  если  ребро  узла  амортиза-

тора находится в направляющей в корпусе.

u

Затянуть винт отверткой Т15.

 Fig. 40 (2)

Fig. 41

Дверь открыта на 90°.

u

Повернуть шарнир в опорном кронштейне.

 Fig. 41 (1)

u

Вставить  палец  в  опорный  кронштейн  и  шарнир.  При

этом  следить  за  тем,  чтобы  выступ  фиксатора  занимал

правильное положение в пазу.

 Fig. 41 (2)

u

Снять предохранитель.

 Fig. 41 (3)

u

Надвинуть крышку.

 Fig. 41 (4)

Fig. 42

u

Крышку  опорного  кронштейна  установить  и  зафиксиро-

вать, при необходимости, осторожно разжать.

 Fig. 42 (1)

u

Установить накладку.

 Fig. 42 (2)

u

Наклонить и защелкнуть накладку.

 Fig. 42 (3)

u

Надвинуть внешнюю крышку.

 Fig. 42 (4)

u

Закрыть верхнюю дверь.

 Fig. 42 (5)

4.4  Подключение воды

ПРЕДУПРЕЖДЕНИЕ

Опасность электрического удара!

u

Отсоедините  устройство  от  розетки,  прежде  чем

подключать его к водопроводу.

u

Перекройте  подачу  воды  до  тех  пор,  пока  не  будут

подсоединены  трубопроводы  для  подачи  воды  устрой-

ства для приготовления кубиков льда (льдогенератор).

u

Подсоединение к сети для подачи питьевой воды разре-

шается

выполнять

только

квалифицированному

слесарю-водопроводчику.

ПРЕДУПРЕЖДЕНИЕ

Опасность отравления!

u

Качество  воды,  которое  используется  в  устройстве,

должно  соответствовать  предписанию  по  подготовке

питьевой  воды,  действующему  в  стране  использования

(напр., 98/93 ЕС).

u

Подсоединение  разрешается  только  к  водопроводу

питьевой воды.

u

IceMaker  служит  исключительно  для  приготовления

кубиков  льда  в  количестве,  необходимом  в  домашнем

хозяйстве,  и  должен  снабжаться  пригодной  для  этого

водой.

Fig. 43

Ввод в работу

* Наличие в зависимости от модели и комплектации
