u

Выкрутить винты отверткой Т25.

 Fig. 28 (2)

u

Осторожно снять крышку.

 Fig. 28 (3)

u

Плотно  прикрутить  опорный  кронштейн  с  подкладкой  с

поворотом на 180° с другой стороны.

 Fig. 28 (4)

u

Установить  крышку  с  поворотом  на  180°  с  другой

стороны.

 Fig. 28 (5)

u

Спереди надвинуть шайбу.

 Fig. 28 (6)

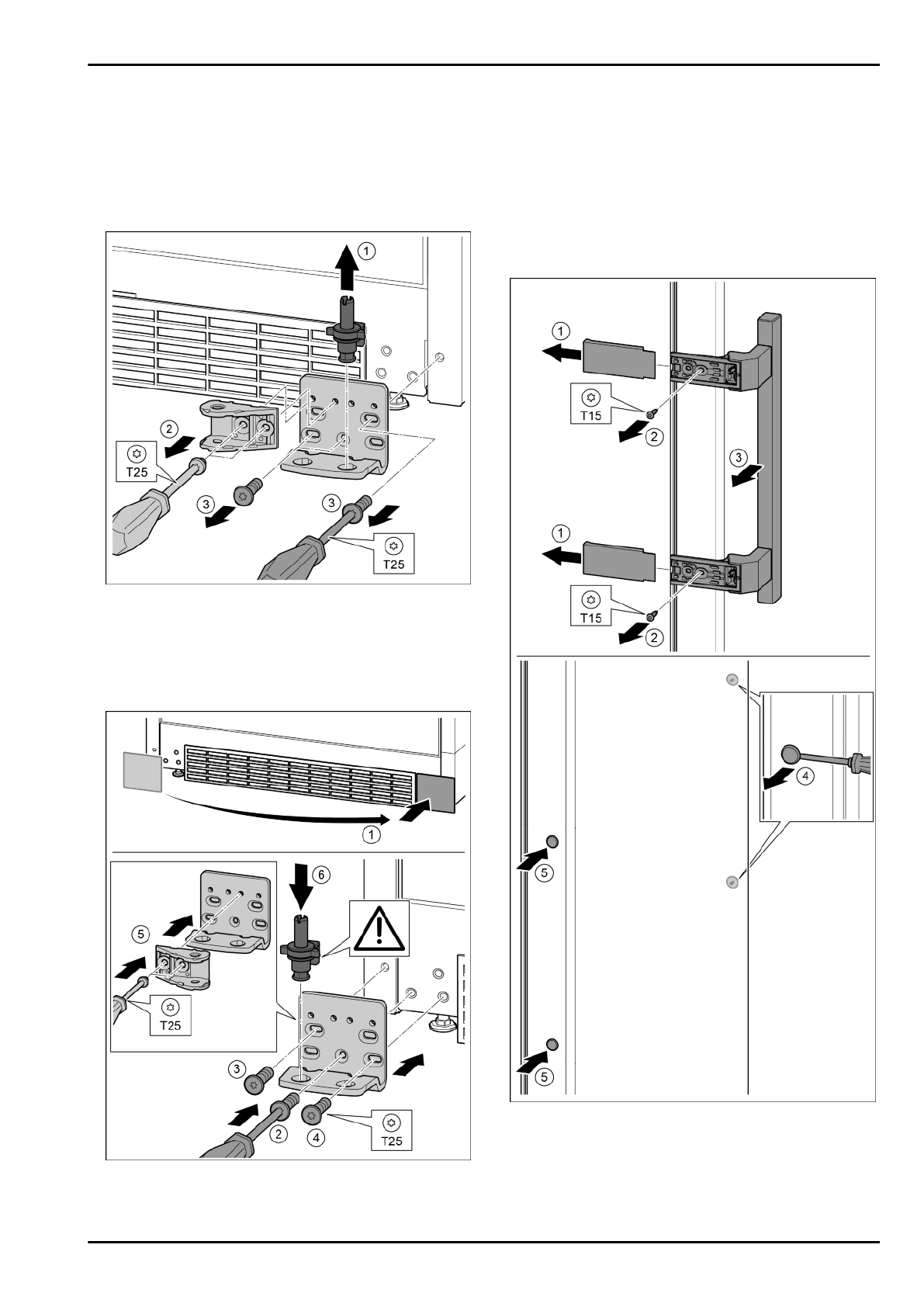

4.3.8 Перестановка нижних опорных частей

Fig. 29

u

Опорный  палец  полностью  извлечь  движением  вверх.

Fig. 29 (1)

u

Открутить  винты  отверткой  Т25  и  снять  навеску  двери.

Fig. 29 (2)

u

Открутить  винты  отверткой  Т25  и  снять  опорный  крон-

штейн.

 Fig. 29 (3)

Fig. 30

u

Снять крышку и поставить с другой стороны.

 Fig. 30 (1)

u

Установить опорный кронштейн с другой стороны и при

необходимости  прикрутить  с  помощью  отвертки.  Начи-

нать с винта 2 в центре.

 Fig. 30 (2)

u

Затянуть винты 3 и 4.

 Fig. 30 (3, 4)

u

Повернуть  навеску  двери  на  180°.  Прикрутить  с  другой

стороны  опорного  кронштейна  с  помощью  отвертки

Т25.

 Fig. 30 (5)

u

Снова  установить  опорный  палец  в  сборе.  При  этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

 Fig. 30 (6)

4.3.9 Перестановка ручек

Fig. 31

u

Снять крышку.

 Fig. 31 (1)

u

Выкрутить винты отверткой Т15.

 Fig. 31 (2)

u

Снять ручку.

 Fig. 31 (3)

u

Осторожно  приподнять  шлицевой  отверткой  боковые

заглушки и вынуть их.

 Fig. 31 (4)

u

Заглушки снова вставить с другой стороны.

 Fig. 31 (5)

Ввод в работу

14

* Наличие в зависимости от модели и комплектации
