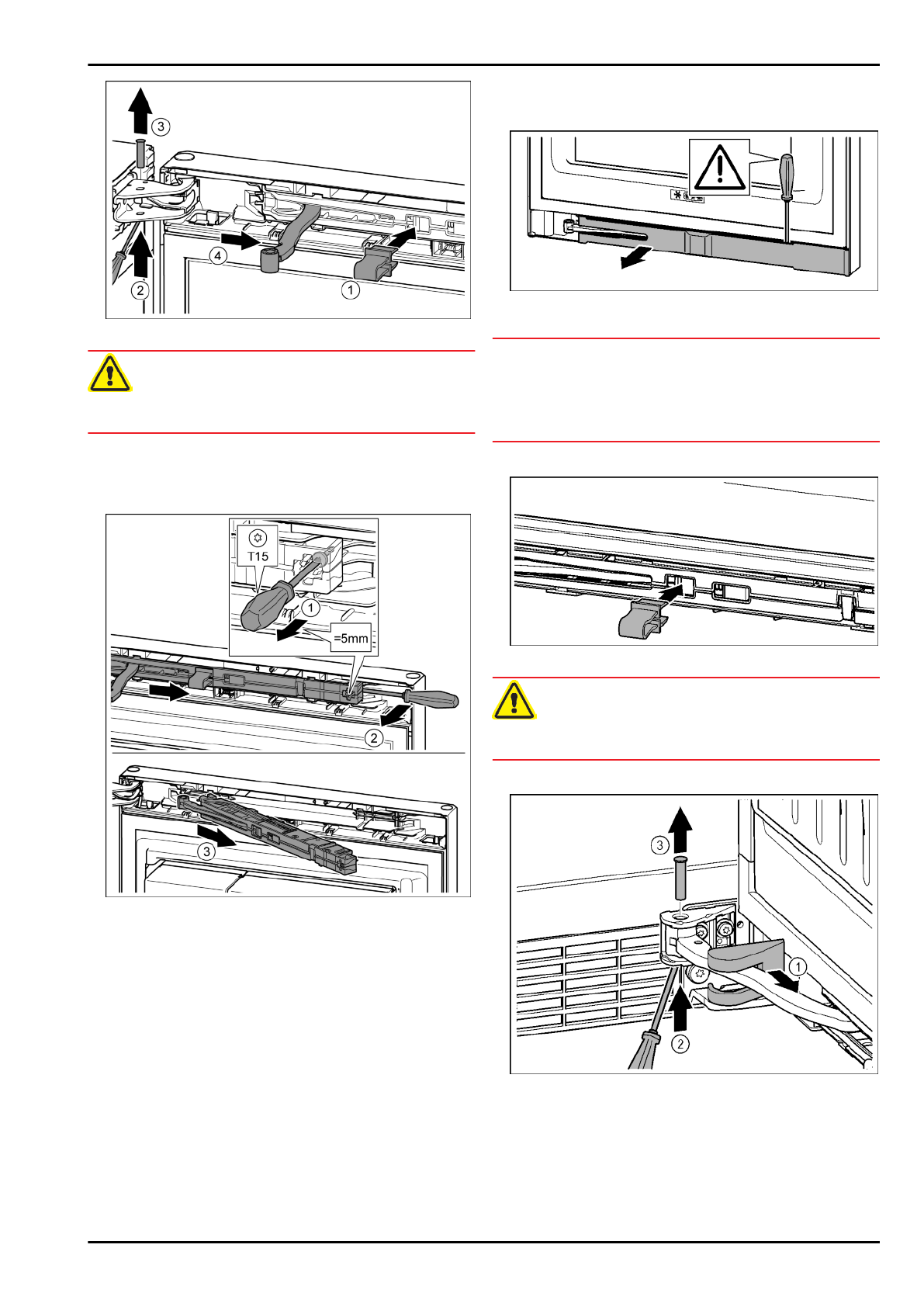

Fig. 13

ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

u

Зафиксировать предохранитель.

u

Зафиксировать предохранитель в отверстии.

 Fig. 13 (1)

u

Выкрутить палец отверткой Т15.

 Fig. 13 (2)

u

Извлечь палец движением вверх.

 Fig. 13 (3)

u

Повернуть шарнир в направлении двери.

 Fig. 13 (4)

Fig. 14

u

Ослабить  винт  на  узле  амортизатора  с  помощью

отвертки Т15 примерно на 5 мм.

 Fig. 14 (1)

u

Отверткой  со  стороны  ручки  переместиться  за  узел

амортизатора и повернуть вперед.

 Fig. 14 (2)

u

Вытащить узел амортизатора.

 Fig. 14 (3)

4.3.2 Снятие нижнего амортизатора закры-

вания двери

Fig. 15

u

Открыть нижнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается неправильно, что становится причиной недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Вывести накладку из зацепления и отвести в сторону.

Fig. 16

ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

u

Зафиксировать предохранитель.

u

Зафиксировать предохранитель в отверстии.

Fig. 17

u

Снять крышку и переместить вдоль шарнира.

 Fig. 17 (1)

u

Рукой или отверткой приподнять палец снизу.

 Fig. 17 (2)

u

Вставить  отвертку  под  головку  пальца  и  вытащить  его.

Fig. 17 (3)

Ввод в работу

10
