На  верхней  дверце  поверните  опорный  кронштейн

Fig. 11 (23) наружу параллельно краю дверцы.

Fig. 12

ВНИМАНИЕ

Кабели могут перекрутиться и из-за этого получить повре-

ждения!

u

Используйте шаблон.

u

Отсоедините  входящий  в  объем  поставкишаблон

Fig.  12  (61)  от  опорного  кронштейна  и  заблокируйте  им

опорный кронштейн

 Fig. 12 (23) и втулку от поворота.

u

При  помощи  отвертки  вытолкните

опорный  кронштейн

  Fig.  11  (23)  снизу  и

снимите с двери вместе с кабелем.

u

Извлеките  пробку

  Fig.  11  (62)  снизу  при

помощи  отвертки  и  вставьте  на  другой

стороне.

u

Проденьте  кабель  опорного  кронштейна

  Fig.  11  (23)  на

противоположной  стороне  и  установите  опорный  крон-

штейн.

u

Снимите  шаблон

  Fig.  11  (61)  и  закрепите  на  опорном

кронштейне.

u

Вставьте разъем

 Fig. 11 (60).

u

Введите кабель в направляющую.

u

Зафиксируйте крышку

 Fig. 11 (63) на дверце.

4.3.9 Монтаж верхней двери

u

Установите верхнюю дверцу на средний опорный палец

Fig.  7  (41),  закройте  дверцу  и  установите  верхний

опорный  кронштейн

  Fig.  6  (23)  так,  чтобы  он  защел-

кнулся в верхней стороне устройства.

u

Закрутите  опорный  кронштейн

  Fig.  6  (23)  (с  усилием

4  Нм).  При  необходимости  просверлите  отверстия  или

используйте аккумуляторную отвертку.

u

Защёлкните крышку

 Fig. 6 (20) и крышку Fig. 6 (21).

u

Снова установите разъём

 Fig. 4 (12).

u

Введите кабель в направляющую.

u

Снова установите крышку

 Fig. 4 (10).

u

Установите  крышку

  Fig.  5  (6)  снаружи  со  стороны

шарнира с поворотом на 180° и защелкните ее.

u

Установите  крышку

  Fig.  5  (11)  снаружи  со  стороны

шарнира с поворотом на 180° и защелкните ее.

4.3.10 Выравнивание дверей

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  нижнем  опорном  кронштейне

Fig.  8  (55)  и  среднем  опорном  кронштейне  Fig.  7  (42)

параллельно  корпусу  устройства.  Для  этого  выкрутите

средний  винт  на  нижнем  опорном  кронштейне

Fig. 8 (55).

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

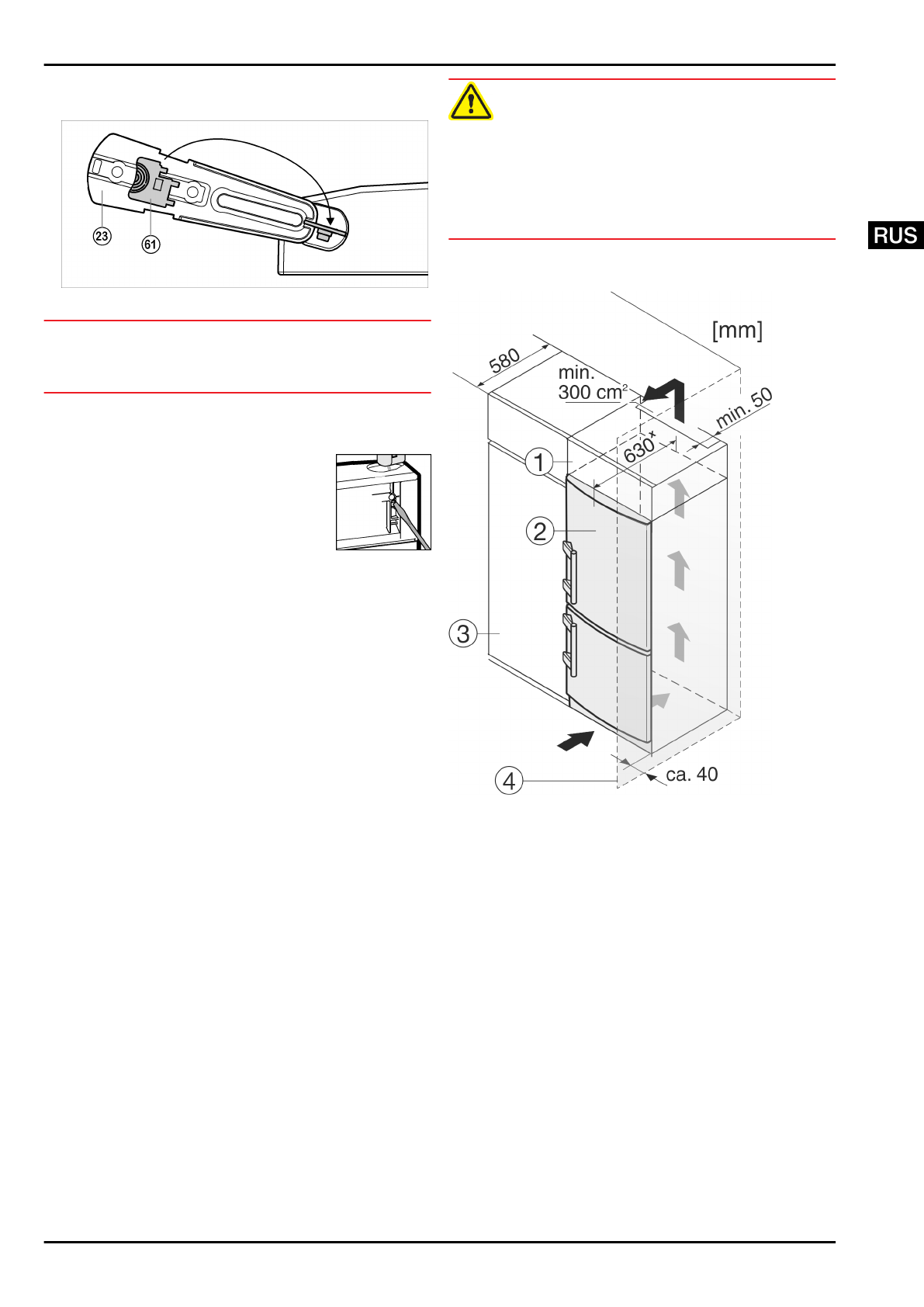

4.4 Установка в кухонную стенку

Fig. 13

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

x

  В  устройствах,  в  комплект  поставки  которых  входят

пристенные  распорки,  величина  увеличивается  на  35  мм

(см. 4.2) .
Устройство  может  быть  окружено  предметами  кухонной

обстановки.  Чтобы  уравнять  устройство

  Fig.  13  (2)  по

высоте с кухонной стенкой, можно установить над устрой-

ством  соответствующий  дополнительный  шкафчик

Fig. 13 (1).
При  комбинировании  с  кухонными  шкафами  (глубина

макс.  580  мм)  устройство  можно  установить  непосред-

ственно  рядом  с  кухонным  шкафом

  Fig.  13  (3).  Устройство

выступает  сбоку  на  34  мм

x

и  по  центру  на  50  мм

x

относи-

тельно передней стенки кухонного шкафа.
Важно для вентиляции:

-

На  задней  стенке  шкафчика  должен  быть  вентиля-

ционный  канал  глубиной  не  менее  50  мм  по  всей

ширине этого шкафчика.

-

Поперечное  сечение  вентиляционного  отверстия  под

нижней панелью должно составлять не менее 300 см

2

.

-

Чем  больше  площадь  вентиляционного  отверстия,  тем

меньше  электроэнергии  потребляет  устройство  при

работе.

Ввод в работу

* Наличие в зависимости от модели и комплектации
