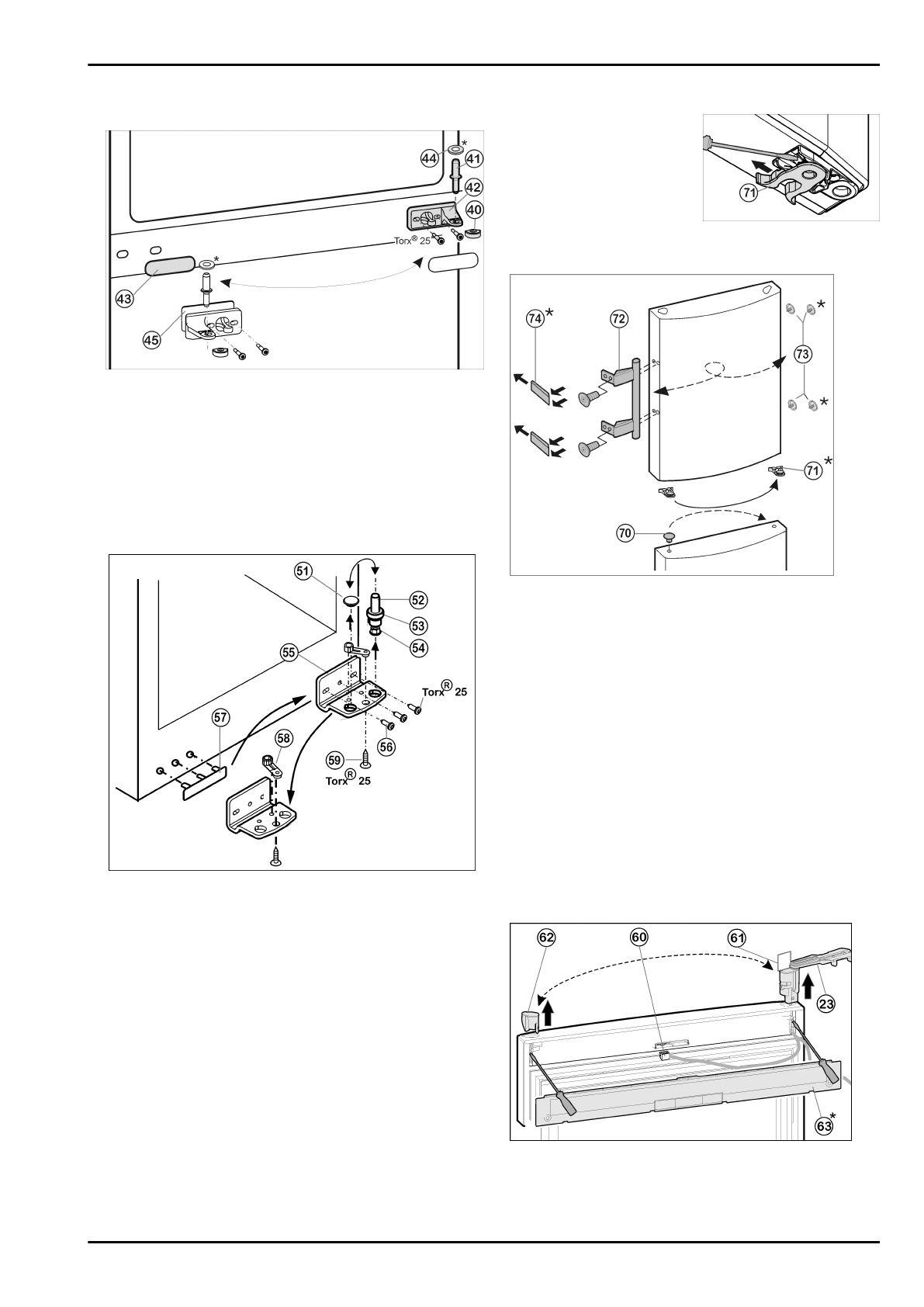

4.3.4 Перестановка средних опорных

деталей

Fig. 7

u

Осторожно снимите накладку

 Fig. 7 (43).

u

Прикрутите  средний  опорный  кронштейн

  Fig.  7  (42)  с

подкладкой

  Fig.  7  (45)  с  поворотом  на  180°  на  новую

сторону шарнира (с моментом 4 Нм).

u

Защелкните  накладку

  Fig.  7  (43),  повернув  на  180  °,  на

стороне, где теперь будет ручка.

4.3.5 Перестановка нижних опорных

деталей

Fig. 8

u

Извлеките  опорный  винт

  Fig.  8  (52)  в  комплекте  с

шайбой

  Fig.  8  (53)  и  регулируемой  опорой  Fig.  8  (54),

вытягивая его вверх.

u

Снимите пробку

 Fig. 8 (51).

u

Открутите

 Fig. 8 (56)опорный кронштейн Fig. 8 (55).

u

Открутите

  Fig.  8  (59)опорную  деталь  Fig.  8  (58)  и,  пере-

ставив  в  отверстие  на  противоположной  стороне  опор-

ного кронштейна, снова прикрутите.

u

Осторожно  снимите  и  переставьте  на  противопо-

ложную сторону крышку со стороны ручки

 Fig. 8 (57).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  8  (55)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Переставьте пробку

 Fig. 8 (51) в свободное отверстие.

u

Вновь  установите  опорный  винт

  Fig.  8  (52)  в  комплекте

с  шайбой  и  регулируемой  опорой.  При  этом  фиксатор

должен быть направлен назад.

4.3.6 Перестановка ручек

u

переставить

пружинный

зажим

Fig. 9 (71): Нажать вниз

язычок  защелки,  снять

с

него

пружинный

зажим.

u

Вдвинуть  пружинный

зажим

на

новой

стороне  шарнира  до

защелкивания.

Fig. 9

Fig. 10

u

На  нижней  дверце:  Извлеките  пробку

  Fig.  10  (70)  из

опорной втулки дверцы и переставьте.

u

На обеих дверцах: Снимите и переставьте на проти-

воположную  сторону  дверную  ручку

  Fig.  10  (72),

пробку

 Fig. 10 (73) и прижимные пластины* Fig. 10 (74).

u

При  установке  прижимных  пластин  на  противопо-

ложной стороне следите за правильной фиксацией.*

4.3.7 Монтаж нижней двери

u

Установите дверь сверху на опорный палец

 Fig. 8 (52).

u

Закройте дверцу.

u

Снова  наденьте  пластмассовый  колпачок

  Fig.  7  (40)  на

средний опорный кронштейн

 Fig. 7 (42).

u

Вставьте  средний  опорный  палец

  Fig.  7  (41)  через

средний  опорный  кронштейн

  Fig.  7  (42)  в  нижнюю

дверцу.

4.3.8 Перестановка кабельного разъёма

(верхняя дверца)

Fig. 11

u

С  помощью  отвёртки  выведете  из  зацепления  крышку

Fig. 11 (63) на дверце.

u

Отсоедините разъем

 Fig. 11 (60).

Ввод в работу

8

* Наличие в зависимости от модели и комплектации
