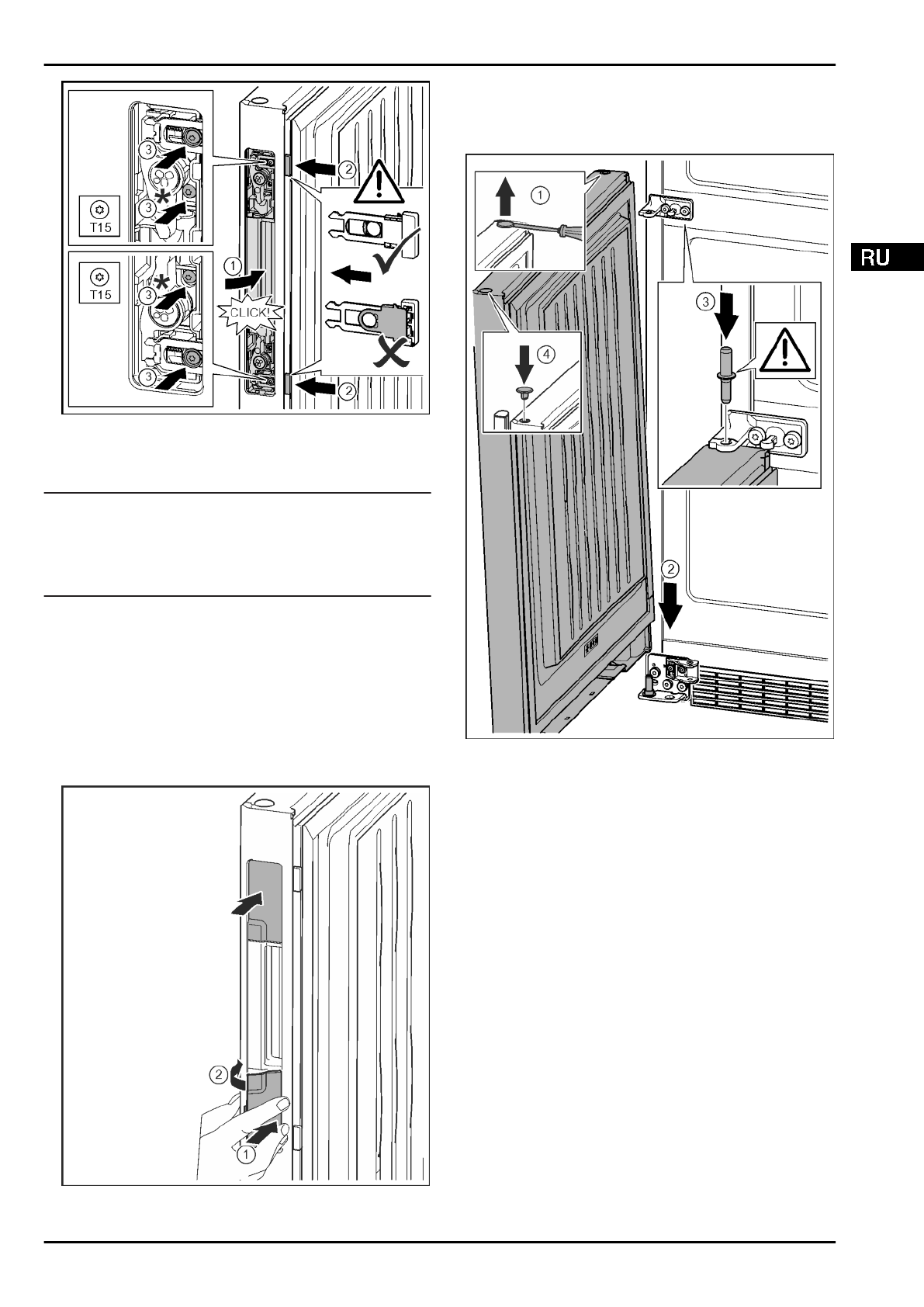

Fig. 33

u

Вспомогательный  механизм  открывания  двери  вста-

вить  в  отверстие  с  противоположной  стороны  и  зафик-

сировать.

 Fig. 33 (1)

Указание

Пластмассовый  прямоугольник  на  защелке  не  должен

попасть на уплотнение двери.

u

Вставить защелку с пластмассовым прямоугольником в

направлении  внешней  кромки,  как  показано  на

рисунке.

u

По  выемкам  сдвинуть  защелку  механизма  открывания

двери до момента фиксации.

 Fig. 33 (2)

u

Закрутить  винты  вместе  с  пластмассовыми  выступами

отверткой Т15.

 Fig. 33 (3)

w

Закручивая  винты,  оставлять  возможность  последую-

щего  перемещения  защелок  механизма  открывания

двери.

u

Проверка  работоспособности  вспомогательного  меха-

низма  открывания  двери:  слегка  нажать  на  вспомога-

тельный механизм открывания двери.

u

При необходимости, слегка затянуть винты.

Fig. 34

u

Зафиксировать  крышки  сверху  и  снизу  от  прорези  для

захвата.

4.3.10 Монтаж нижней двери

Fig. 35

u

Осторожно приподнять шлицевой отверткой заглушку и

вынуть ее.

 Fig. 35 (1)

u

Установить  дверь  сверху  на  нижний  опорный  палец.

Fig. 35 (2)

u

Вставить  средний  опорный  палец  через  средний

опорный кронштейн в нижнюю дверь. При этом следить

за  тем,  чтобы  выступ  фиксатора  был  направлен  назад.

Fig. 35 (3)

u

Заглушку снова вставить с другой стороны.

 Fig. 35 (4)

Ввод в работу

* Наличие в зависимости от модели и комплектации
