Liebherr CBNigw 4855 Premium - Инструкция по эксплуатации - Страница 14

u

Установить  опорный  кронштейн  с  другой  стороны  и

прикрутить  с  помощью  отвертки  Т25.  Начинать  с  винта

2 в центре.

 Fig. 28 (2)

u

Затянуть винты 3 и 4.

 Fig. 28 (3, 4)

u

Повернуть  навеску  двери  на  180°.  Прикрутить  с  другой

стороны  опорного  кронштейна  с  помощью  отвертки

Т25.

 Fig. 28 (5)

u

Снова  установить  опорный  палец  в  сборе.  При  этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

 Fig. 28 (6)

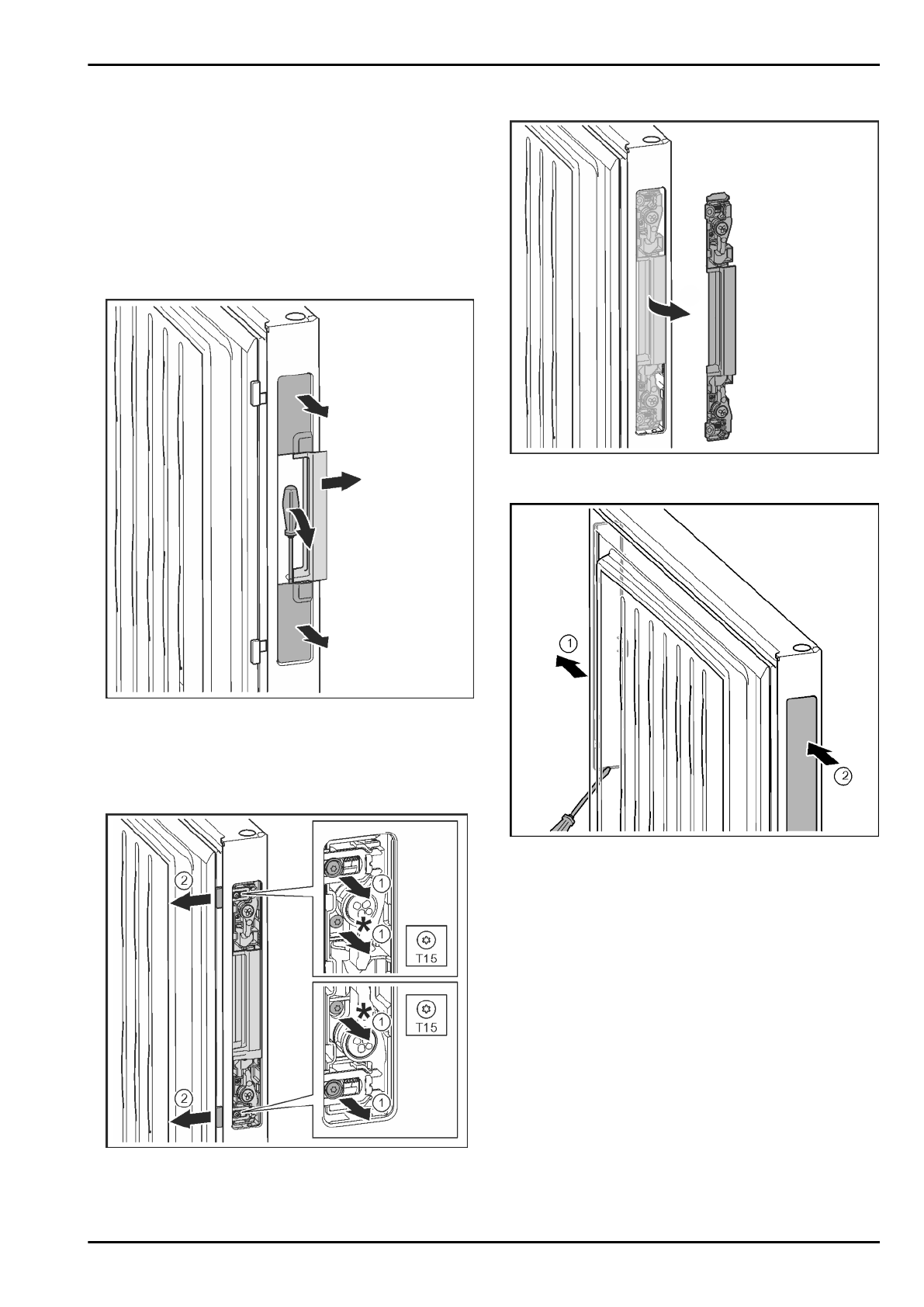

4.3.9 Перестановка вспомогательного меха-

низма открывания двери

Fig. 29

Снять крышку сверху и снизу от прорези для захвата.

u

Вспомогательный  механизм  открывания  двери  нажать

в сторону.

u

Вставить шлицевую отвертку в появившийся зазор.

u

Приподнять и снять крышку.

Fig. 30

u

Выкрутить  винты  вместе  с  серыми  пластмассовыми

колпачками отверткой Т15

 Fig. 30 (1)

u

С  усилием  извлечь  защелку  механизма  открывания

двери.

 Fig. 30 (2)

Fig. 31

u

Извлечь вспомогательный механизм открывания двери.

Fig. 32

u

С помощью шлицевой отвертки снять крышку вспомога-

тельного  механизма  открывания  двери  с  противопо-

ложной стороны.

 Fig. 32 (1)

u

Вставить в образовавшееся отверстие.

 Fig. 32 (2)

Ввод в работу

14

* Наличие в зависимости от модели и комплектации
