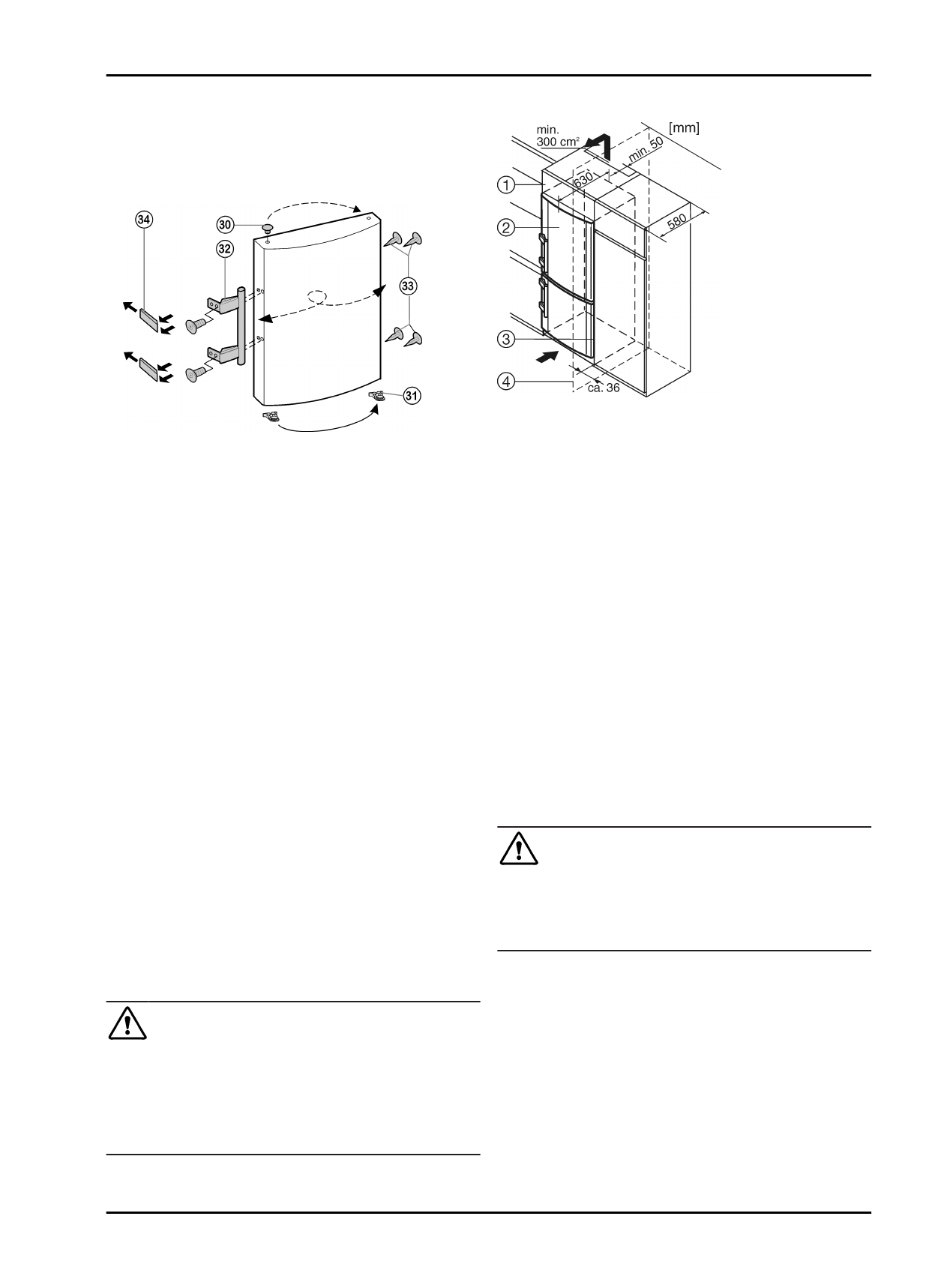

4.1.5 Перестановка ручек

u

Выведите  из  фиксатора  верхней  дверцы  пружинный

зажим

  Fig.  8  (31)  и  переставьте  его  на  новую  сторону

шарнира.

u

Извлеките пробки

 Fig. 8 (30) из опорных втулок дверцы и

переставьте.

Fig. 8

u

Снимите  и  переставьте  на  противоположную  сторону

дверную ручку

 Fig. 8 (32), пробку Fig. 8 (33) и прижимные

пластины

 Fig. 8 (34).

u

При установке прижимных пластин на противоположной

стороне следите за правильной фиксацией.

4.1.6 Монтаж нижней двери

u

Установите  нижнюю  дверцу  сверху  на  нижний  опорный

палец

 Fig. 6 (22).

u

Закройте дверь.

u

Снова  наденьте  пластмассовый  колпачок

  Fig.  5  (10)  на

средний опорный кронштейн

 Fig. 5 (13).

u

Вставьте  средний  опорный  палец

  Fig.  5  (11)  на  новой

стороне  шарнира  через  средний  опорный  кронштейн

Fig. 5 (13) в нижнюю дверцу.

4.1.7 Монтаж верхней двери

u

Установите верхнюю дверцу на средний опорный палец

Fig. 5 (11).

u

Установите  верхний  опорный  кронштейн

  Fig.  4  (3)  на

новой стороне шарнира и защелкните в дверце.

u

Прикрутите  верхний  опорный  кронштейн  (с  моментом

4 Нм)(2 шт. Torx 25)

 Fig. 4 (4). При необходимости проде-

лайте  отверстия  или  используйте  аккумуляторную

отвертку.

u

Наденьте  и  защёлкните  крышку

  Fig.  4  (1)  и  крышку

Fig. 4 (2) на противоположной стороне снаружи.

4.1.8 Выравнивание дверей

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  нижнем  опорном  кронштейне

Fig.  6  (23)  и  среднем  опорном  кронштейне  Fig.  5  (13)

параллельно  корпусу  устройства.  Для  этого  выкрутите

средний  винт  на  нижнем  опорном  кронштейне

Fig. 6 (23).

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

4.2 Установка в кухонную стенку

Fig. 9

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

Устройство  может  быть  окружено  предметами  кухонной

обстановки. Чтобы уравнять устройство

 Fig. 9 (2) по высоте

с  кухонной  стенкой,  можно  установить  над  устройством

соответствующий дополнительный шкафчик

 Fig. 9 (1).

При  комбинировании  с  обычными  кухонными  шкафами

(глубина макс. 580 мм) устройство можно установить непос-

редственно  рядом  с  кухонным  шкафом

  Fig.  9  (3).  Дверца

устройства  выступает  по  сторонам  на  34  мм  и  по  центру

устройства на 50 мм относительно передней стенки кухон-

ного  шкафа.  Поэтому  ее  можно  свободно  открывать  и

закрывать.

Важно для вентиляции:

-

На  задней  стенке  шкафчика  должен  быть  вентиля-

ционный канал глубиной не менее 50 мм по всей ширине

этого шкафчика.

-

Поперечное  сечение  вентиляционного  отверстия  под

нижней панелью должно составлять не менее 300 см

2

.

Если  устройство  установлено  на  шарнирах  у  стены

Fig.  9  (4),  то  расстояние  между  устройством  и  стеной

должно  быть  не  менее  36  мм.  Настолько  выступает  ручка

при открытой дверце.

4.3 Транспортировка устройства

ОСТОРОЖНО

Опасность  травмы  и  повреждений  в  результате  ненадле-

жащей транспортировки!

u

Перевозите устройство в упаковке.

u

Перевозите устройство в стоячем положении.

u

Не транспортируйте устройство в одиночку.

4.4 Установка устройства

При повреждении устройства немедленно - до подключения

- обратитесь к поставщику.
Пол  на  месте  установки  должен  быть  горизонтальным  и

ровным.
Избегайте  устанавливать  устройство  в  зоне  прямых

солнечных  лучей,  рядом  с  плитой,  системой  отопления  и

другими аналогичными приборами.
Устройство  всегда  следует  устанавливать  непосред-

ственно у стены.
Не устанавливайте устройство без помощника.

Ввод в работу

30
