Atlant ХМ 4307-000 - Инструкция по эксплуатации

2

RUS

расположена  над  ХК.  Ручка  поворачивается  по  часовой  стрелке
и  против  нее  и  устанавливается  меткой  на  выбранное  деление.
Деление  “1”  соответствует  наиболее  высокой  температуре  (наи-
меньшее охлаждение) в камере, деление “4” — наиболее низкой
(наибольшее охлаждение).

1.5

Для  извлечения  из  ХК  сосуда  для  овощей  или  фруктов

(дверь  холодильника  открывается  не  более  чем  на  90

0

)  в  соот-

ветствии с рисунком 4 следует:

— сосуд выдвинуть на себя до упора в открытую дверь ХК;
—  повернуть  его  в  сторону  открывания  двери  и  достать  из

холодильника.

1.6

Корзины МК имеют ручку на передней панели для удоб-

ства при загрузке и выгрузке продуктов, а также ручки на боковых
поверхностях  (кроме  нижней  корзины)  для  перемещения  вне
холодильника в соответствии с рисунком 5.

2   П О Д г О Т О в К А   М Е б Е Л И   К   в С Т Р А И в А Н И ю

Х О Л О Д И Л Ь Н И К А

2.1

  Рекомендуемый  вариант  мебели  для  встраивания  холо-

дильника указан на рисунке 6 (размеры даны в миллиметрах).

2.2

 В мебели, предназначенной для встраивания холодильни-

ка, должны быть предусмотрены проемы для воздушных каналов,
которые необходимо регулярно очищать от пыли.

В проем на нижней лицевой панели мебельного шкафа реко-

мендуется установить декоративную решетку.

вНИМАНИЕ!  Минимальная  площадь  (S

min

)  воздушных

каналов  и  отверстий  декоративной  решетки  должна  быть

не  менее  200  см

2

,  а  глубина  проема  А  —  не  менее  50 мм  в

соответствии с рисунком 6.

ЗАПРЕЩАЕТСЯ

  закрывать,  заставлять  чем-либо  воздушные

каналы или отверстия декоративной решетки.

2.3

  Перед  встраиванием  холодильника  следует  произвести

тщательное  выравнивание  поверхностей  мебельного  шкафа  с
помощью  уровня.  Положение  дверей  отрегулировать  дверными
петлями. Все углы между поверхностями мебельного шкафа долж-
ны составлять 90

0

.

2.4

 Мебель, в которую встраивается холодильник, должна на-

ходиться на расстоянии не менее 50 см от нагревательных прибо-
ров (газовых и электрических плит, печей и радиаторов отопления)
и быть недоступной для прямых солнечных лучей.

3   У С Т А Н О в К А   И   в С Т Р А И в А Н И Е

Х О Л О Д И Л Ь Н И К А   в   М Е б Е Л Ь

3.1 ПОДгОТОвКА ХОЛОДИЛЬНИКА К УСТАНОвКЕ

3.1.1

  Освободить  холодильник  и  комплектующие  от  упа-

ковочных  материалов  (полиэтиленовых  пакетов,  липких  лент,
вспененных транспортировочных прокладок).

вНИМАНИЕ!  Козырек  из  комплекта  монтажных  частей

необходимо  достать  из  пенополистирольного  дна  упаковки

холодильника.

3.1.2

 Перед установкой в мебель следует определить сторону

открывания  дверей  холодильника.  Двери  камер  можно  перена-
весить на правостороннее открывание. Чтобы исключить поломку
пластмассовых  деталей,  перенавеску  дверей  должен  выполнять
только  механик  сервисной  службы  (бесплатно  –  один  раз  в  га-
рантийный период).

3.1.3

 Перед установкой холодильника в мебель установить ко-

зырек (из комплекта монтажных частей) на крышку холодильника:

— вывернуть два болта в соответствии с рисунком 7, установить

козырек и зафиксировать его двумя болтами по краям;

— сместить козырек в сторону открывания двери, чтобы он плот-

но прилегал к стенке мебельного шкафа, и завернуть болты.

3.1.4

 Профиль декоративный 3 в соответствии с рисунком 8

приклеить,  сняв  защитную  прокладку  липкого  слоя,  на  боковую
поверхность  холодильника  со  стороны  открывания  двери.  При
необходимости профиль следует укоротить по высоте мебели.

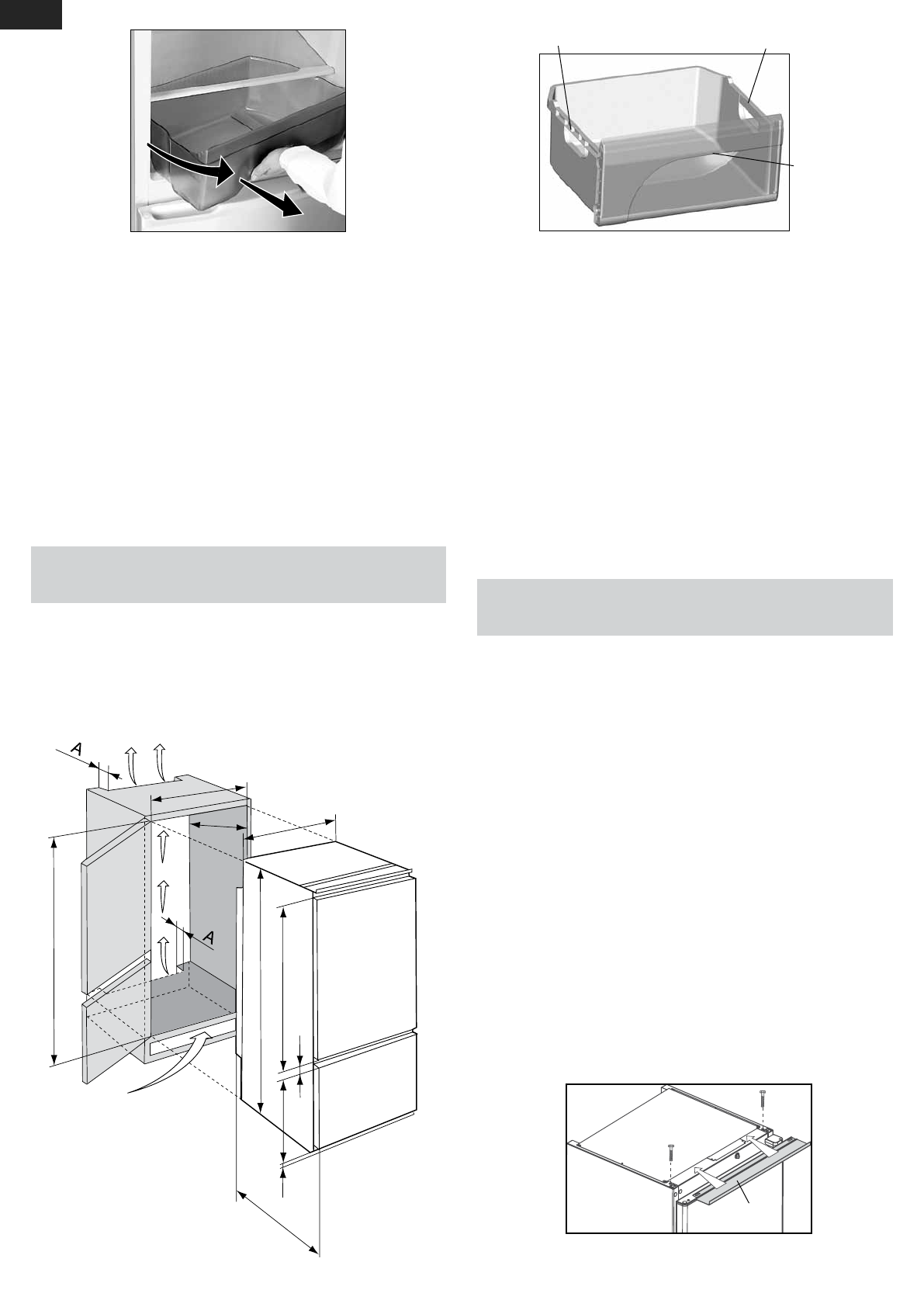

Рисунок 6 — Схема установки холодильника в мебель

560

+10

1785

+10

min

min

min

570

540

1780

920

30

748

29

560

S

S

Рисунок 7 — Установка козырька

Козырек

ручка

ручка

ручка

Рисунок 4 — Извлечение  сосуда из ХК

Рисунок 5 — Корзина
