3
RUS
3
2
5
4
6
8
7
1
С
В
6
8
3.2 УСТАНОвК А И вСТРАИвАНИЕ ХОЛОДИЛЬНИК А в
МЕбЕЛЬ
3.2.1
Установить холодильник в мебель через проем.
вНИМАНИЕ! При задвигании холодильника в мебель не
защемите шнур питания.
Проверить правильность установки козырька: козырек должен
плотно прилегать к шкафу мебели.
3.2.2
Для крепления холодильника к мебели используются
соединительные детали из комплекта монтажных частей в соот-
ветствии с рисунком 2.
3.2.3
Установить кронштейны 2 в со-
ответствии с рисунком 8, предварительно
вынув декоративные заглушки из отверстий
холодильника. Закрепить кронштейны дву-
мя винтами с шайбами.
3.2.4
Установить кронштейны 4, пред-
варительно сняв декоративную накладку 5
с холодильника и открутив правый винт,
чтобы задвинуть под данный винт в на-
правлении стрелки кронштейн 4. Затем
винт завернуть до упора. Установить деко-
ративную накладку.
вНИМАНИЕ! Расстояние от шкафа
холодильника до выступа козырька в
соответствии с рисунком 9 должно быть
выдержано по всей высоте холодиль-
ника. Для обеспечения плотного за-
крывания двери холодильника данное
расстояние должно быть 63 мм.
3.2.5
Придвинуть холодильник к боко-
вой стенке шкафа мебели, чтобы профиль
декоративный плотно прилегал к ней.
Для крепления холодильника к боко-
вой стенке мебели (со стороны открыва-
ния двери) следует прикрепить винтом в
горизонтальном направлении каждый из
кронштейнов 2 в соответствии с рисунком 8
и прикрыть кронштейн крышкой.
3.2.6
Для крепления холодильника к
противоположной стенке шкафа необхо-
димо зафиксировать каждый из кронштей-
нов 4 винтом к мебели. Горизонтальное
положение кронштейнов 4 регулируется
ослаблением их крепежа в соответствии
с 3.2.4.
3.2.7
Закрепить холодильник ко дну
шкафа мебели: завернуть винты в крон-
штейны 1 в соответствии с рисунком 8.
3.3 СОЕДИНЕНИЕ ДвЕРЕй ХОЛО-
ДИЛЬНИКА С ДвЕРЯМИ МЕбЕЛЬНОгО шКАфА
3.3.1
Крепление дверей холодильника и мебели между собой
производится деталями комплекта монтажных частей.
Для крепления двери холодильника к двери мебели в соот-
ветствии с рисунком 8 необходимо:
— надеть наконечник 7 на уголок 6, установить уголок на
отверстие в торце двери холодильника, предварительно вынув
декоративную заглушку (при наличии). Закрепить уголок винтом;
— закрепить двумя винтами направляющую 8 на верхней части
открытой двери мебели. Размер С в соответствии с рисунком 8 дол-
жен быть равным толщине стенки мебельного шкафа плюс 20 мм.
Размер В определяется соединением уголка 6 с направляющей 8
в соответствии с рисунками 8, 9. Смещая направляющую по вер-
тикали (предварительно ослабив винты крепления), следует обе-
спечить зазор (2±1) мм между направляющей и наконечником
уголка в соответствии с рисунком 9 для исключения заклинивания
дверей при совместном открывании. Завернуть винты крепления
направляющей до упора.
вНИМАНИЕ! Направляющая должна быть установлена
под углом 90
0
к краю двери.
3.3.2
Соединить двери холодильника и мебели: ослабить кре-
пление уголка, ввести его в зацепление с направляющей. Смещая
уголок в направлении к двери мебели, следует обеспечить зазор
(2±1) мм между направляющей и дверью холодильника в соот-
ветствии с рисунком 9, чтобы исключить трение направляющей о
дверь холодильника. Завернуть винт крепления уголка до упора.
вНИМАНИЕ! Уголок с наконечником не должен выступать
за боковой край направляющей при закрытой двери мебели.
3.3.3
Крепление уголка и направляющей на нижнюю часть две-
ри ХК производится в соответствии с рисунками 8, 9 в зеркальном
отображении.
3.3.4
После соединения дверей необходимо отрегулировать
дверь мебели, чтобы она в закрытом положении не касалась стенки
мебели со стороны открывания и была на расстоянии не менее
1 мм от нее. Зазор обеспечить смещением уголка в направлении
к двери мебели.

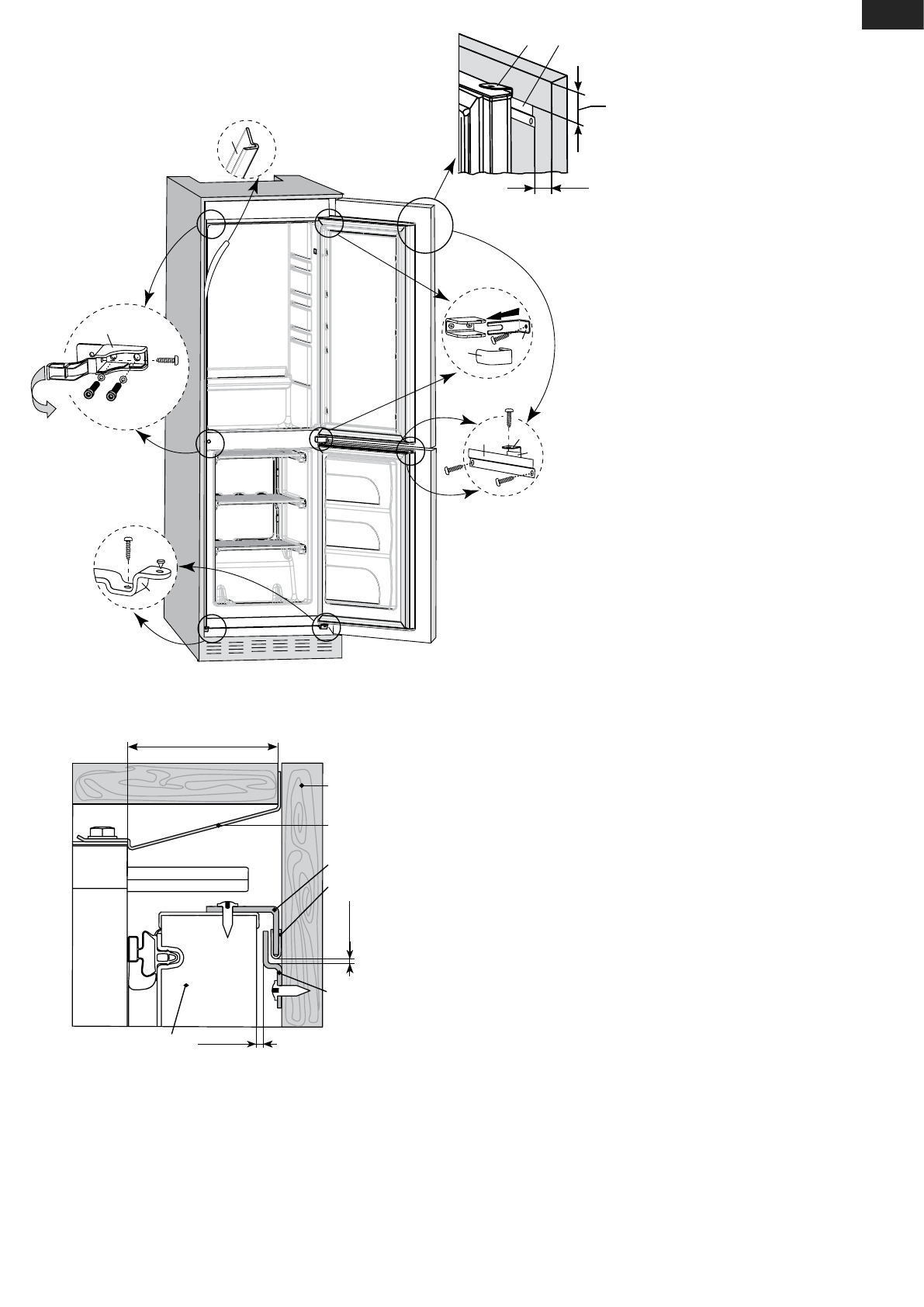

Рисунок 8 — Схема крепления холодильника к мебели
Рисунок 9 — Схема крепления дверей холодильника и мебели
направляющая
уголок
козырек
наконечник
дверь холодильника
дверь мебели
(2±1)мм
( 2±1
)мм
63 мм
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
