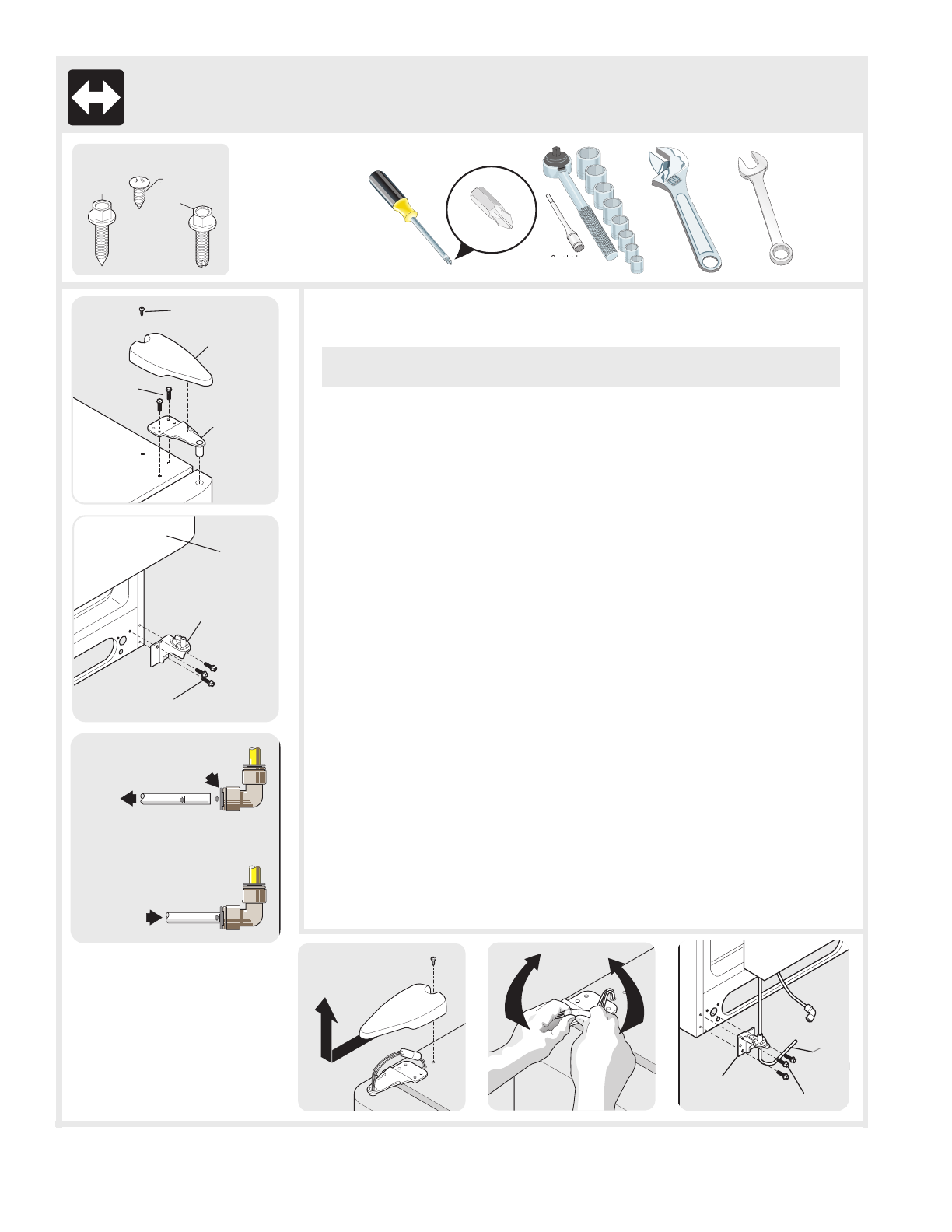

Указания по снятию дверей
ЭТО ВАЖНО:
Прежде всего выньте шнур электрического питания из
сети. Уберите продукты с дверных полок.
УКАЗАНИЯ ПО СНЯТИЮ ДВЕРЕЙ:
Если холодильник необходимо внести в узкий проход, снимите дверцы,
как описано ниже.
1. Отключите электрическое питание.
2. Откройте обе дверцы, затем снимите надпольную решетку (см. указания на
стр. 4).
3. Закройте дверцы.
Снятие дверцы холодильника:
1. Выверните винт крышки верхней петли на дверце холодильника и снимите
крышку.
2. Очертите вокруг петли мягким простым карандашом. Это поможет найти
правильное положение дверей при установке их на место.
3. Снимите верхнюю петлю и снимите дверцу холодильной камеры с нижней
петли. Отставьте дверцу в сторону.
4. При необходимости снимите нижнюю петлю.
5. Установка двери на место производится в обратном порядке.
Снятие дверцы морозильника:
1. О т с о е д и н и т е в о д я н у ю т р у б к у , в ы х о д я щ у ю и з н и ж н е й п е т л и д в е р ц ы
м о р о з и л ь н и к а , о т ш т у ц е р а , к о т о р ы й р а с п о л о ж е н п о д п е р е д н е й ч а с т ь ю
морозильника: Прижмите наружное кольцо к поверхности штуцера, затем
вытяните трубку наружу.
2. Выверните винт крышки верхней петли на дверце морозильника и снимите
крышку.
3. Отсоедините разъем жгута проводки на верхней петле: прижмите большие
пальцы к плоским сторонам разъемов и согните их стороны взад-вперед, затем
потяните разъемы в разные стороны и рассоедините их.
4. Очертите вокруг петли мягким простым карандашом. Это поможет найти
правильное положение дверей при установке их на место.
5. Снимите верхнюю петлю, пропустив жгут проводки сквозь петлю, и снимите
дверцу морозильника с нижней петли. Ровно уложите дверцу на пол, чтобы не
перегнуть водяную трубку.
6. При необходимости снимите нижнюю петлю.
7. Установка дверцы морозильника на место производится в обратном порядке.
После установки обеих дверей на место присоедините водяную трубку, вставив
ее в штуцер до соприкосновения метки с поверхностью штуцера, установите на
место надпольную решетку и подключите шнур питания к электросети.
