5

Установка

 - Подключение льдогенератора к водопроводу

Для установки трубок подачи воды вам понадобится следующее:

•

Основные инструменты:

разводной ключ, плоская отвертка и крестообразная (Phillips

TM

) отвертка

• Доступ к бытовому водопроводу с давлением воды в пределах 1,4 - 6,9 бар.
• Медная трубка для воды, наружный диаметр

¼”

; дюймов (6,4 мм). Чтобы определить необходимую длину медной трубки,

необходимо измерить расстояние от впускного клапана льдогенератора на задней стенке холодильника до трубы
подачи холодной воды. Затем добавить около 2 метров, чтобы холодильник можно было выдвигать для уборки (как
показано на рисунке).

• Отсечный клапан для соединения водяной трубки с бытовым водопроводом.

НЕ

 используйте самопрокалывающийся

отсечный клапан.

• Зажимная гайка и ободок (муфта) для соединения водяной трубки с впускным клапаном льдогенератора.

Подключение водопровода к впускному клапану льдогенератора

1.

Отключите холодильник от электрической сети.

2.

Опустите конец водяной трубки в умывальник или ведро. ВКЛЮЧИТЕ
подачу воды и промойте водяную трубку, пока вода не станет прозрачной.
ВЫКЛЮЧИТЕ подачу воды отсечным клапаном.

3.

Отвинтите и выбросьте пластмассовый колпачок впускного отверстия
водяного клапана.

4.

Наденьте медную зажимную гайку, а затем ободок (муфту) на водяную
трубку, как показано на рисунке.

5.

Вставьте водяную трубку во впускное отверстие водяного клапана до
упора(

¼”

; дюйма). Вставьте ободок (муфту) во впускное отверстие клапана

и затяните пальцами зажимную гайку на клапане. Затяните гайку ключом
еще на полоборота; НЕ перетягивайте.

6.

При помощи стального зажима и винта прикрепите водяную трубку к
задней панели холодильника, как показано на рисунке.

7.

С м о т а й т е   и з л и ш е к   в о д я н о й   т р у б к и   ( п р и м е р н о

2 ½

;   о б о р о т а )   с з а д и

холодильника, как показано на рисунке, и разместите эти петли так, чтобы
они не вибрировали и не терлись о другие поверхности.

8.

ВКЛЮЧИТЕ подачу воды отсечным клапаном и затяните все соединения,
которые протекают.

9.

Подключите холодильник к электрической сети.

10. Убедитесь, что переключатель питания включен (On ). (Расположение

переключателя питания см. на странице 14).

ОСТОРОЖНО

ВНИМАНИЕ

Во избежание тяжелого или смертельного поражения электротоком отключите холодильник

от электросети, прежде чем подключать его к водопроводу.

Во избежание повреждения имущества:

• Для подачи воды рекомендуются медные трубки. Пластмассовые водяные трубки (

¼”

) не рекомендуются, т.к.

они значительно повышают вероятность утечки воды. Изготовитель не несет ответственности за ущерб в случае
использования пластмассовых трубок для подачи воды.

• НЕ устанавливайте трубки подачи воды в местах, где температура опускается ниже нуля.
• Химикаты из неисправного смягчителя воды могут повредить льдогенератор. Если льдогенератор подключен к

мягкой воде, следите, чтобы смягчитель правильно обслуживался и работал.

ЭТО ВАЖНО:

Убедитесь, что соединения с водопроводом соответствуют всем местным сантехническим стандартам.

ЭТО ВАЖНО:

 Льдогенератору требуется около 24 часов, чтобы начать производить лед. Ввиду наличия воздуха во

вновь присоединенных трубках льдогенератор, возможно, произведет первый лоток льда лишь после второго или
третьего цикла работы. От новых трубок лед может иметь необычный цвет или неприятный вкус. Выбросьте лед,
произведенный за первые 24 часа.

ПРИМЕЧАНИЕ: Водопроводный комплект номер 5303917950 (продается в представительстве фирмы) содержит
7,6 метров медной трубки наружным диаметром

¼”

; дюймов, седельный отсечный клапан (непрокалывающийся),

2 медные зажимные гайки (

¼”

; дюймов), 2 ободка/муфты и указания по установке трубок подачи воды.

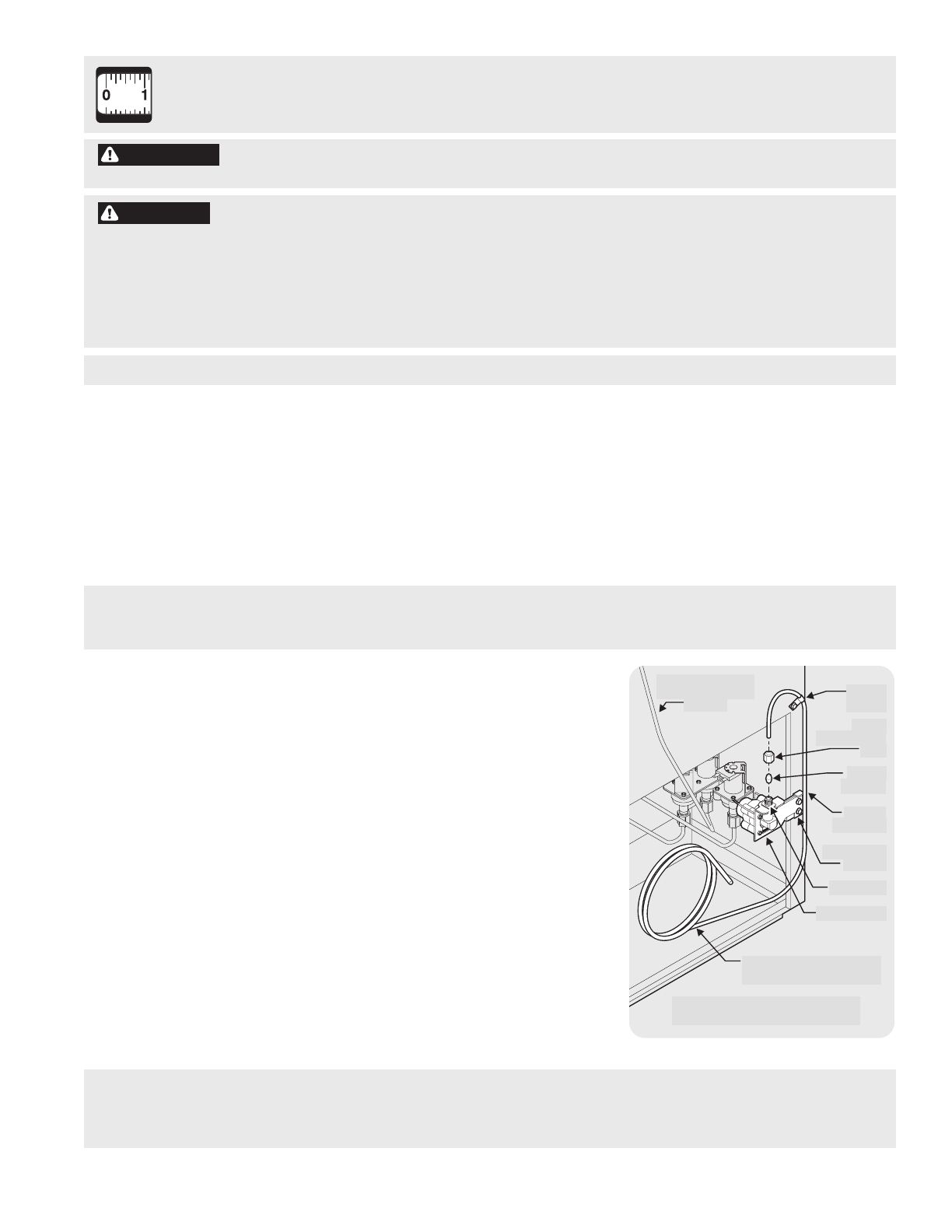

( О с т а в ь т е   в   п е т л е   д о с т а т о ч н ы й   з а п а с   д л и н ы

т р у б к и   д л я   в ы д в и г а н и я   х о л о д и л ь н и к а   п р и

ч и с т к е ) .

П л а с т м а с с о в а я   т р у б к а

подачи воды в наполнитель

л ь д о г е н е р а т о р а

С т а л ь н о й

з а ж и м

М е д н а я

з а ж и м н а я

г а й к а

О б о д о к

( М у ф т а )

М е д н а я

в о д я н а я

т р у б к а

С к о б а

в о д я н о г о

к л а п а н а

В п у с к н о е

о т в е р с т и е

к л а п а н а

В о д я н о й   к л а п а н

М е д н а я   в о д я н а я   т р у б к а   о т
б ы т о в о г о   и с т о ч н и к а   в о д ы
