28

PR01

540

50

3

2 1

50 mm

min.

200 cm

2

200 cm

2

min.

D567

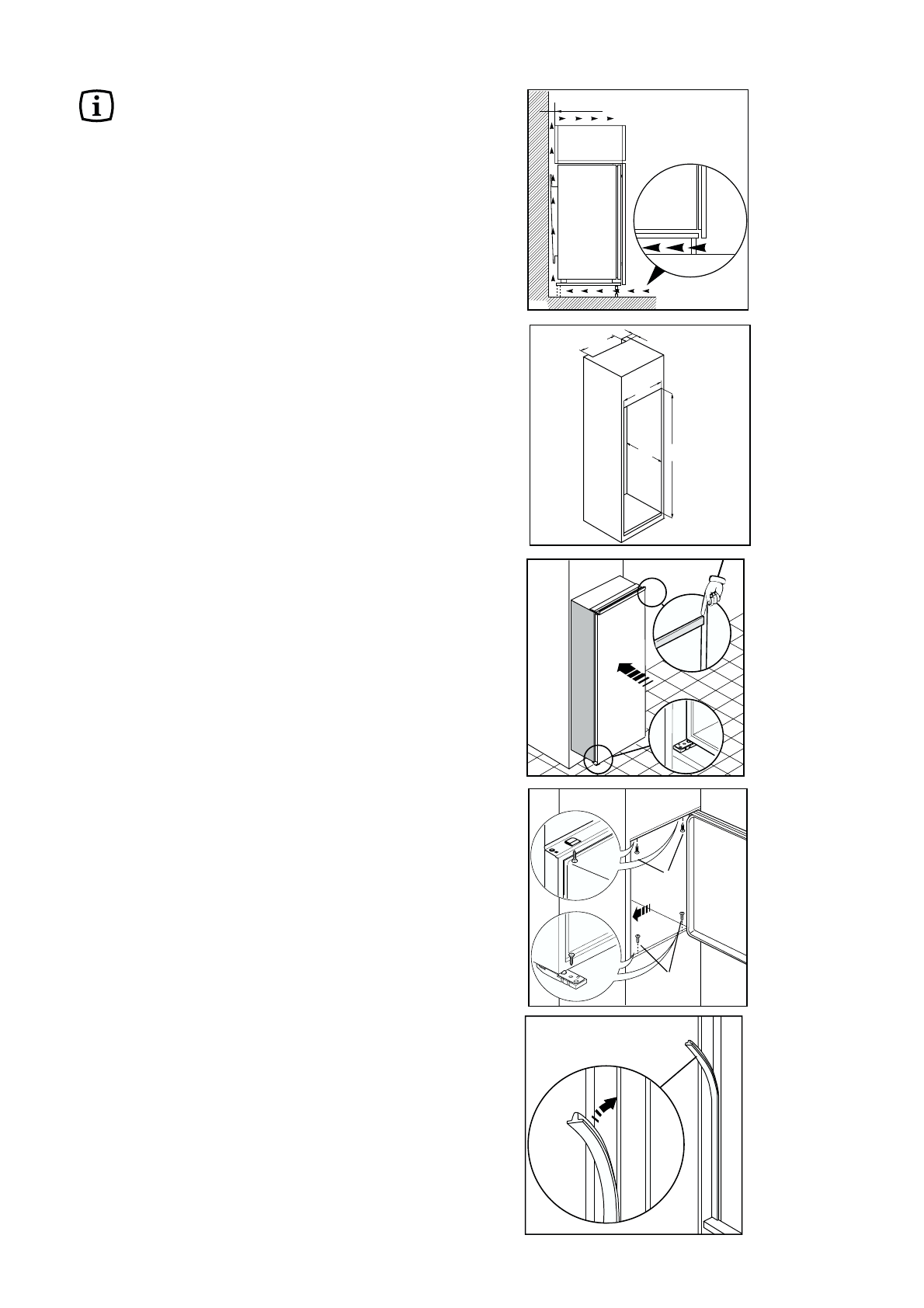

Kalusteisiin asennettavan

kaapin asennusohjeet

Asennusmitat

Korkeus     (1)   1780 mm
Syvyys       (2)     550 mm
Leveys       (3)     560 mm

Jääkaapin ovi on kaapin kuljetusta varten
suojattu ja varmistettu saranasokalla molemmin
kiinnityspuolin. Sokat on poistettava yhdeltä
puolelta sekä ylhäältä että alhaalta, oven
avautumissuunnasta riippuen.

Seuratkaa kuvassa 1 annettuja ohjeita, jolloin
varmistetaan riittävän hyvä ilmankierto.

Tämän lisäksi on tärkeää, että jääkaapin
asennustilassa on ilmankiertoaukko ja että sen mitat
ovat seuraavat:

syvyys      50 mm
leveys     540 mm

Sijoita jääkaappi tarkoitusta varten soveltuvaan kaappiin siten,
että jääkaapin aukaisupuoli asettuu kaapin sisäseinämän
suhteen vastakkaiselle puolelle. Työnnä jääkaappia,
kunnes ylempi ilmaritilän suoja koskettaa kaapin
sisäseinämää (1). Varmista, että alempi sarana on
samansuuntainen kaapin seinämän kanssa.

D022

1

2

I

P

Kiinnittäkää kaappi niiden neljän ruuvin avulla, jotka
ovat kaapin mukana.
(I = Lyhyt) (P = Pitkä)

D724

Painakaa tiivistyslista kaapin ja kalusteen väliin.
