• 1. Задній край

• 2. Передній край

• 3. Права бокова панель

Розмір 260* мм розрахований на

встановлення 100-міліметрового

плінтуса під панеллю. Якщо плінтус

має інший розмір, відповідно

збільште розмір 260* мм.

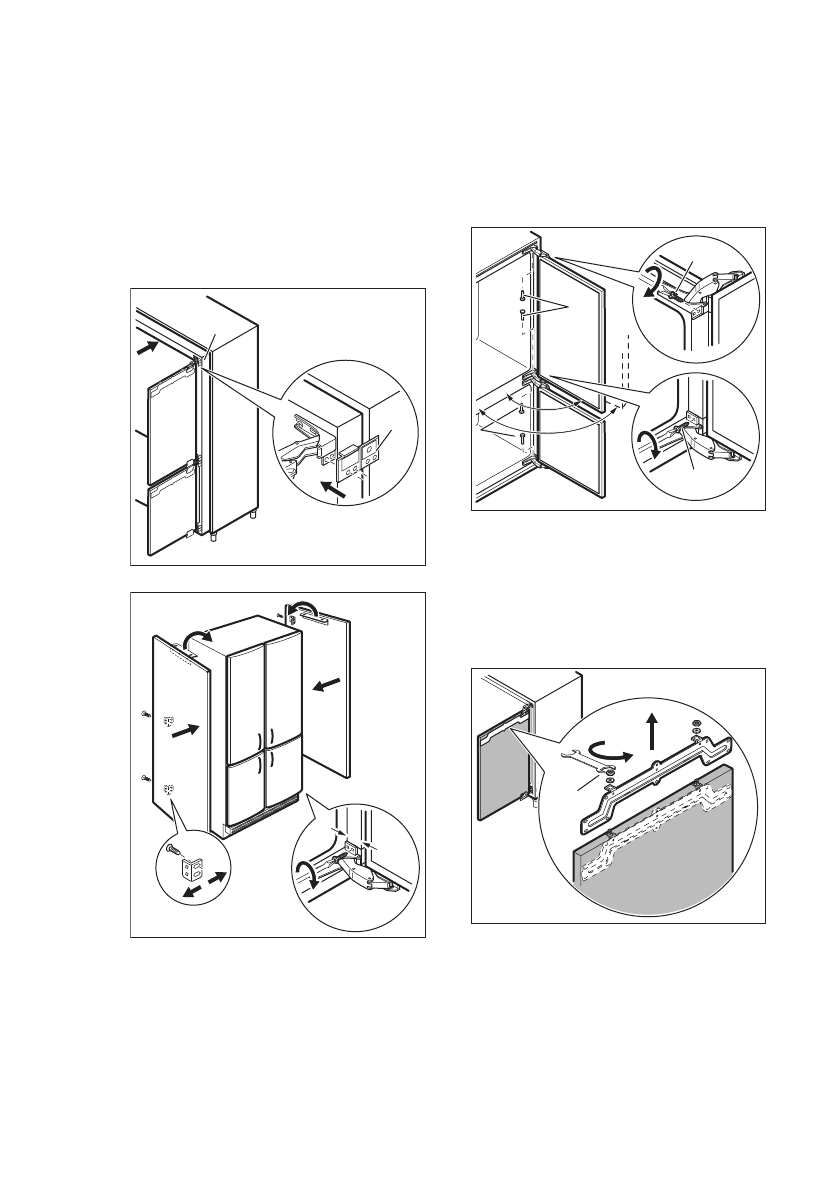

2. Вставте розпірки в завіси, перш ніж

установлювати прилад у шафі.

Див. малюнок

D

D

1

2

3. Обіпріть панелі на прилад.

45 mm

4. Закріпіть задні кронштейни,

враховуючи товщину панелей

(максимальна ширина 900 мм).

Для правильного встановлення

подбайте про те, щоб між

приладом і шафою була відстань

45 мм.

5. Закріпіть панелі спереду.

6. Прикріпіть косинці (в пакеті) до

нижньої частини дверцят (точки

кріплення підготовлені).

7. За потреби кут відкривання

дверцят до 90° можна забезпечити

за допомогою шарнірів, що

постачаються окремо. Див.

малюнок.

N

90

o

115

o

N

L

L

8.5 Кріплення панелей

дверцят

1. Відкрийте дверцята і зніміть

декоративний елемент із скоби.

Відкрутіть гайки разом з гроверами

і зніміть скобу з дверцят.

2

1

10 mm

2. Просвердліть отвори в маленьких

дверцятах, як показано на

малюнку.
