8

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

нивания  дверей  при  совместном  открывании.  Завернуть  винты  крепле-
ния направляющей до отказа.

ВНИМАНИЕ!  Направляющая  должна  быть  установлена  под

углом 90

0

 к краю двери.

4.3.4

Соединить  двери  холодильника  и  мебели:  ослабить  крепление

уголка, ввести его в зацепление с направляющей. Смещая уголок в направ-
лении к двери мебели следует обеспечить зазор (2±1) мм между направля-
ющей и дверью холодильника в соответствии с рисунком 9, чтобы исключить
трение направляющей о дверь холодильника. Завернуть винт до отказа.

ВНИМАНИЕ!  Уголок  с  наконечником  не  должен  выступать  за

боковой край направляющей при закрытой двери мебели.

Прикрыть шляпки винтов крепления уголка и направляющей заглуш-

ками 2 в соответствии с рисунками 8, 9.

4.3.5

 После соединения дверей необходимо отрегулировать в мебе-

ли дверь, чтобы она в закрытом положении не касалась стенки мебели со
стороны  открывания  и  была  на  расстоянии  не  менее  1  мм  от  нее.  Зазор
обеспечить смещением уголка в направлении к двери мебели.

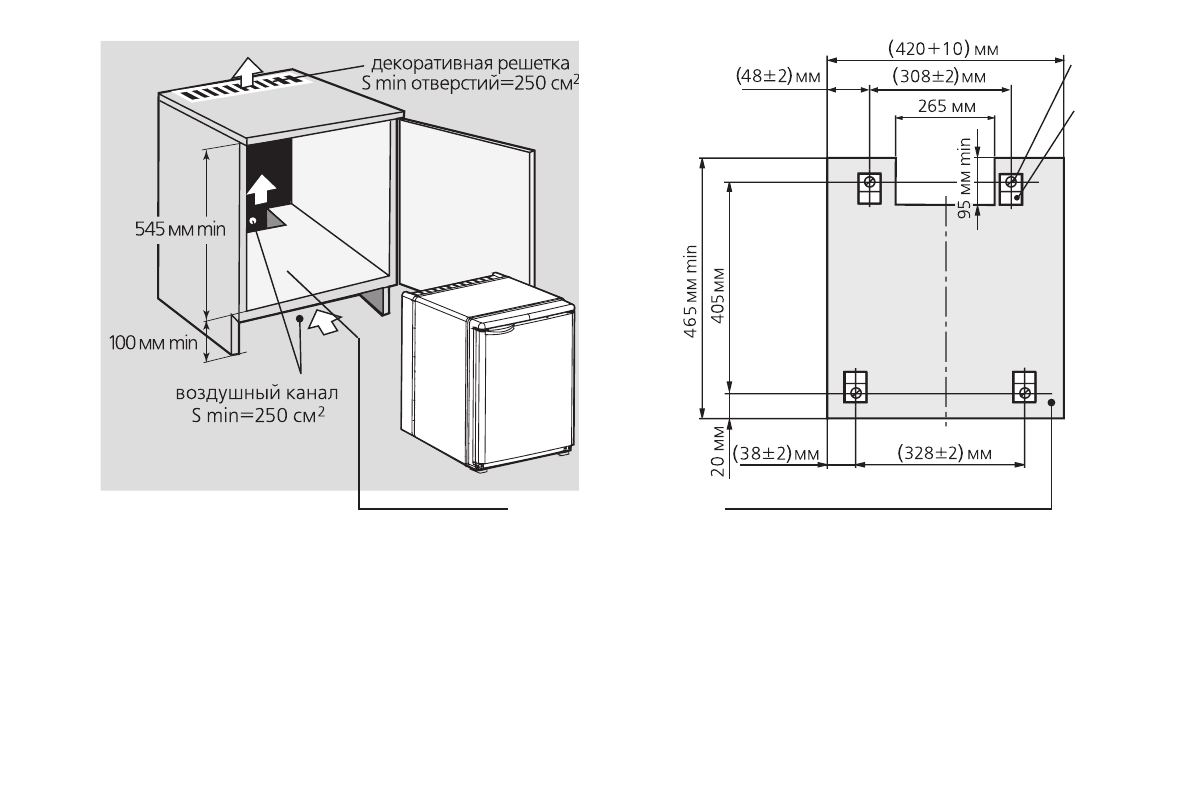

Рисунок 6

Рисунок 7

Установочная плоскость

A

B

C

D

Винт

Кронштейн
