У С Т А Н О В К А   Х О Л О Д И Л Ь Н И К А   В   М Е Б Е Л Ь

4

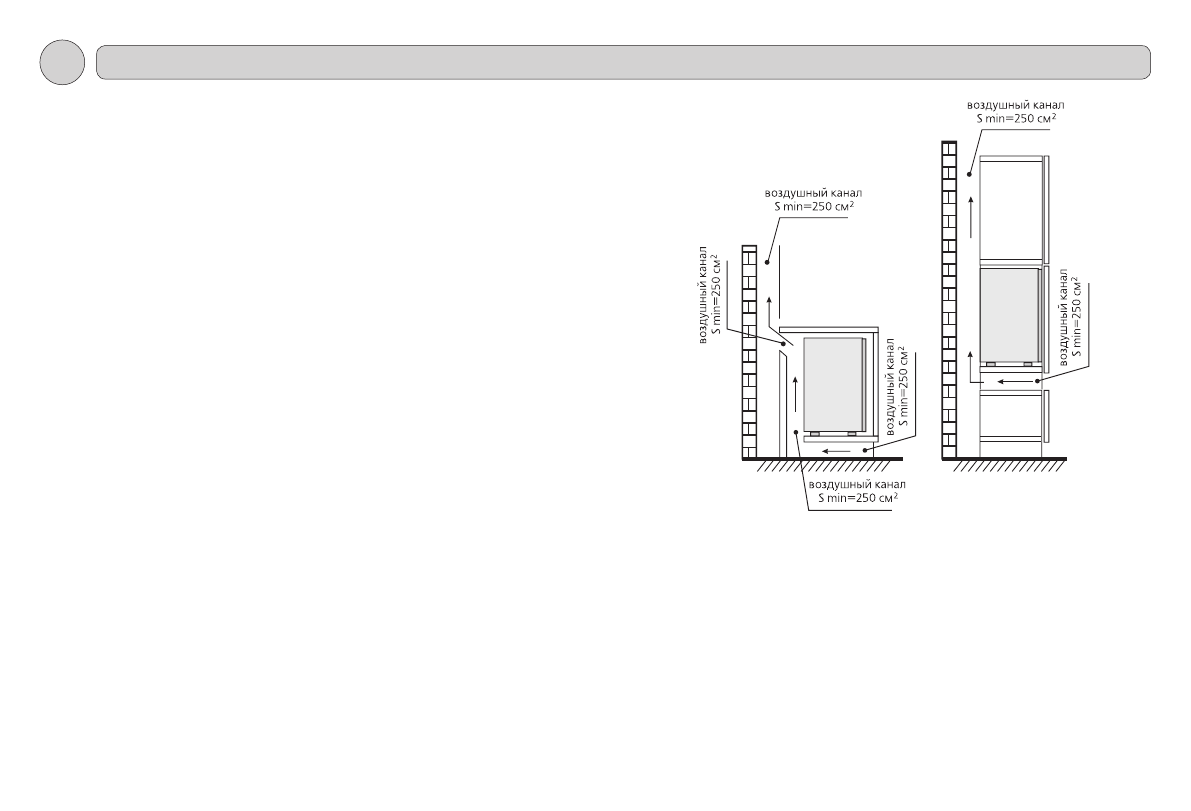

Рисунок 5

—  надеть  наконечник  4  на  уголок  3,  установить  уголок  на  крайнее  от-

верстие  в  торце  двери  холодильника,  предварительно  вынув  декоратив-
ную заглушку (при наличии). Закрепить уголок винтом;

—  закрепить  винтами  направляющую  5  на  верхней  части  открытой

двери  мебели.  Размер  К  в  соответствии  с  рисунком  8  должен  быть  рав-
ным толщине стенки мебельного шкафа плюс 25 мм. Размер М определяет-
ся соединением уголка 3 с направляющей 5 в соответствии с рисунками 8, 9.
Смещая  направляющую  по  вертикали  (предварительно  ослабив  винты
крепления) следует обеспечить зазор (2±1) мм между направляющей и
наконечником уголка в соответствии с рисунком 9 для исключения закли-

4.1 Подготовка мебели к установке и встраиванию холодильника

4.1.1

Рекомендуемые варианты мебели для установки холодильника

указаны на рисунке 5.

Допускается изготавливать мебель без задней стенки.

4.1.2

  В  мебели  в  соответствии  с  рисунками  5,6  должны  быть  пред-

усмотрены  проемы  для  воздушных  каналов,  которые  необходимо  регу-
лярно очищать от пыли. В проем на верхней панели мебели рекомендует-
ся установить декоративную решетку.

ЗАПРЕЩАЕТСЯ

  закрывать,  заставлять  чем-либо  воздушные  каналы

или отверстия декоративной решетки.

ВНИМАНИЕ! Минимальная площадь (S

min

) воздушных каналов и

отверстий декоративной решетки должны быть не менее 250 см

2

.

4.2

Перед установкой в мебель следует определить сторону открыва-

ния двери холодильника. При необходимости дверь холодильника мож-
но  перенавесить  (см.  3.4).  Установка  холодильника  в  подготовленную
мебель возможна на опоры (см. 3.2).

ВНИМАНИЕ!  При  задвигании  холодильника  в  мебель  не  заще-

мите шнур питания.

4.3 Встраивание холодильника в мебель

4.3.1

Для  крепления  встраиваемого  холодильника  МХТЭ-30-01-ХХ

к мебели в комплект поставки входят детали в соответствии с таблицей 4
и  рисунком 2.  В  основаниях  холодильника  в  соответствии  с  рисунком  4
предусмотрены пазы для установки кронштейнов.

4.3.2

Для  крепления

холодильника  к  установочной  плоскости  в  соот-

ветствии с рисунками 7,8 следует:

— снять заднюю стенку мебели (при наличии);
—  закрепить  винтами  два  кронштейна  в  зонах  А,  В  к  установочной

плоскости мебели в соответствии с рисунком 7;

— установить холодильник в мебель через проем задней стенки, вста-

вив передние основания холодильника в кронштейны;

— установить два кронштейна в пазы задних оснований холодильника

и закрепить винтами в зонах C, D;

— установить заднюю стенку мебели (при наличии).

4.3.3

Для соединения дверей холодильника и мебели между собой в

соответствии с рисунком 8 следует:
