5.3 Система автоматического оттаивания ХК

5.3.1

  В  ХК  используется  автоматическая  система  оттаивания.  Иней,  появляющийся  на

задней стенке ХК, после отключения циклично работающего компрессора тает и превращается
в капли воды. Капли талой воды стекают в лоток, через отверстие в нем по трубке попадают в
сосуд на компрессоре в соответствии с рисунком 9 и испаряются. В отверстие лотка установлен
ерш для предотвращения засорения системы слива талой воды.

5.3.2

Необходимо регулярно (не реже 1 раза в 3 месяца) следить за чистотой лотка.

На-

личие воды в лотке указывает на возможное засорение системы слива.

Для устранения засорения следует:
— прочистить ершом отверстие в лотке, чтобы вода без препятствий стекала в сосуд;
— вымыть ерш и установить в соответствии с рисунком 9.
Если засорение устранить не удалось, следует очистить систему слива в соответствии с 5.4.

ЗАПРЕЩАЕТСЯ

  эксплуатировать  холодильник  с  засоренной  системой  слива.  Вода,  по-

явившаяся  на  дне  ХК  или  попавшая  в  место  прилегания  поперечины  к  шкафу  внутреннему
ХК в соответствии с рисунком 9, может вызвать коррозию наружного шкафа холодильника и
элементов холодильного агрегата, нарушить теплоизоляцию, привести к образованию трещин
шкафа внутреннего и выходу из строя шкафа холодильника.

5.4 Уборка ХК и очистка системы слива талой воды

Для уборки ХК и очистки системы слива талой воды необходимо:
— отключить холодильник от электрической сети и отодвинуть его от стены;
— достать все продукты и комплектующие из ХК;
— при засорении системы слива следует отодвинуть холодильник от стены. Промыть от-

верстие в лотке с помощью спринцовки  в направлении стрелки в соответствии с рисунком 9.

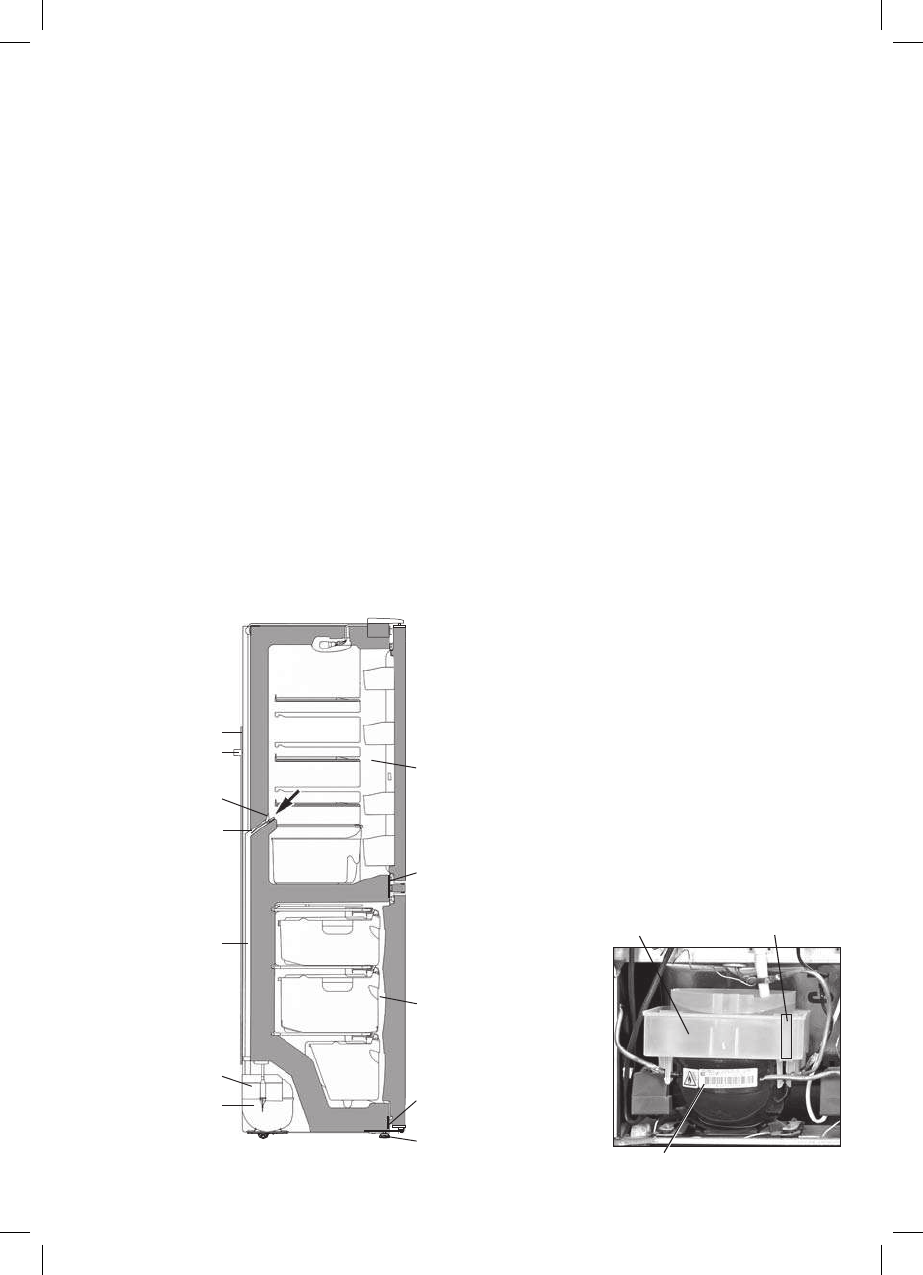

Рисунок 9 — Схема слива талой воды

ерш

лоток

трубка

сосуд

конденсатор

компрессор

шкаф

внутренний ХК

поперечина

планка

передняя

шкаф

внутренний МК

опора

упор задний

Рисунок 10

сосуд

компрессор

желоб стока воды
