нуть до упора в открытую дверь ХК и повернуть в сторону открывания двери в соответствии с
рисунком 13 и достать из холодильника.

ВНИМАНИЕ!  Растительные  масла  и  жиры  не  должны  попадать  на  уплотнитель

двери и на пластмассовые поверхности холодильника, так как могут вызвать их раз-

рушение.

4.3 Система автоматического оттаивания ХК

4.3.1

  В  ХК  используется  автоматическая  система  оттаивания.  Иней,  появляющийся  на

задней стенке ХК, после отключения циклично работающего компрессора тает и превращается
в капли воды. Капли талой воды стекают в лоток, через отверстие в нем по трубке попадают в
сосуд на компрессоре в соответствии с рисунком 14 и испаряются.

В отверстие лотка установлен ерш для предотвращения засорения системы слива.

4.3.2

Необходимо регулярно (не реже 1 раза в 3 месяца) следить за чистотой лотка. На-

личие воды в лотке указывает на возможное засорение системы слива.

Для устранения засорения следует:
— прочистить ершом отверстие в лотке, чтобы вода без препятствий стекала в сосуд;
— вымыть ерш и установить в соответствии с рисунком 14.
Если  засорение  устранить  не  удалось,  следует  очистить  систему  слива  в  соответствии

с 4.4.

ЗАПРЕЩАЕТСЯ

  эксплуатировать  холодильник  с  засоренной  системой  слива.  Вода,  по-

явившаяся  на  дне  ХК  или  попавшая  в  место  прилегания  поперечины  к  шкафу  внутреннему
ХК в соответствии с рисунком 14, может вызвать коррозию наружного шкафа холодильника и
элементов холодильного агрегата, нарушить теплоизоляцию, привести к образованию трещин
шкафа внутреннего и выходу из строя шкафа холодильника.

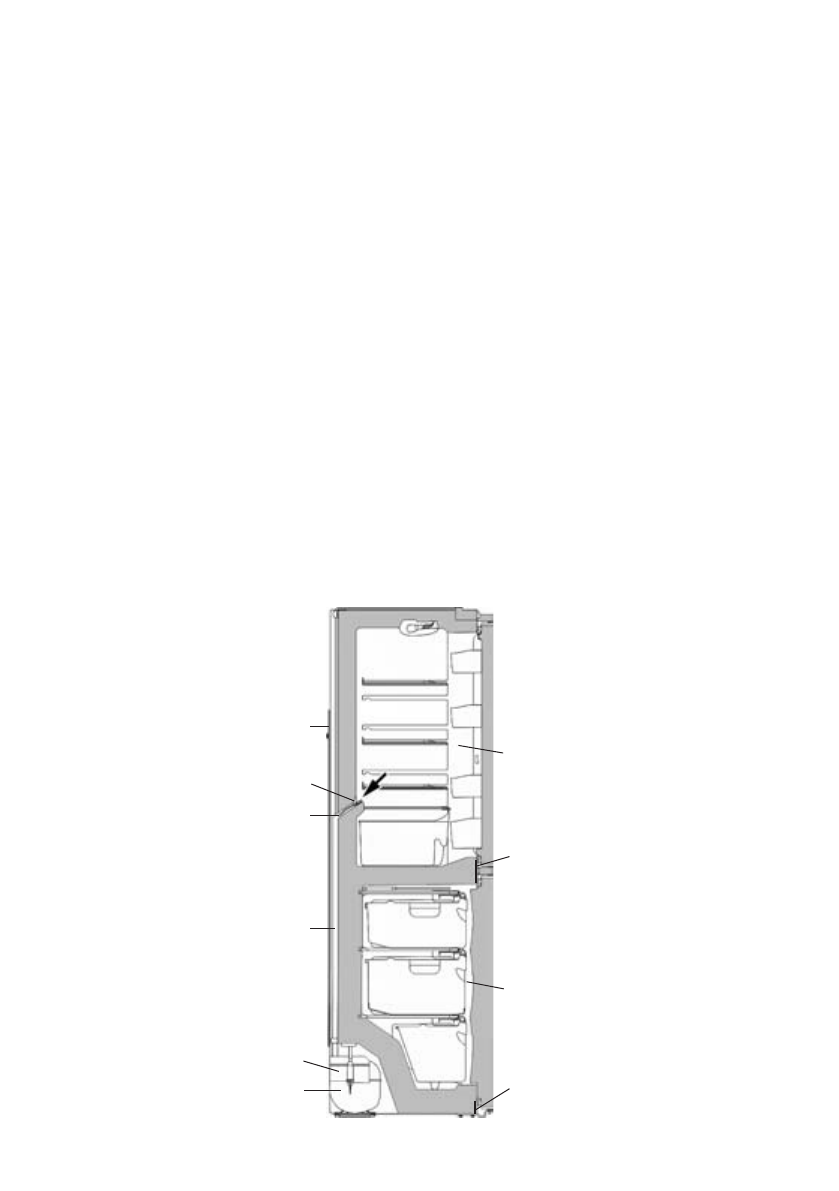

Рисунок 14 — Схема слива талой воды

ерш

лоток

трубка

сосуд

конденсатор

компрессор

шкаф

внутренний ХК

поперечина

планка передняя

шкаф

внутренний МК
