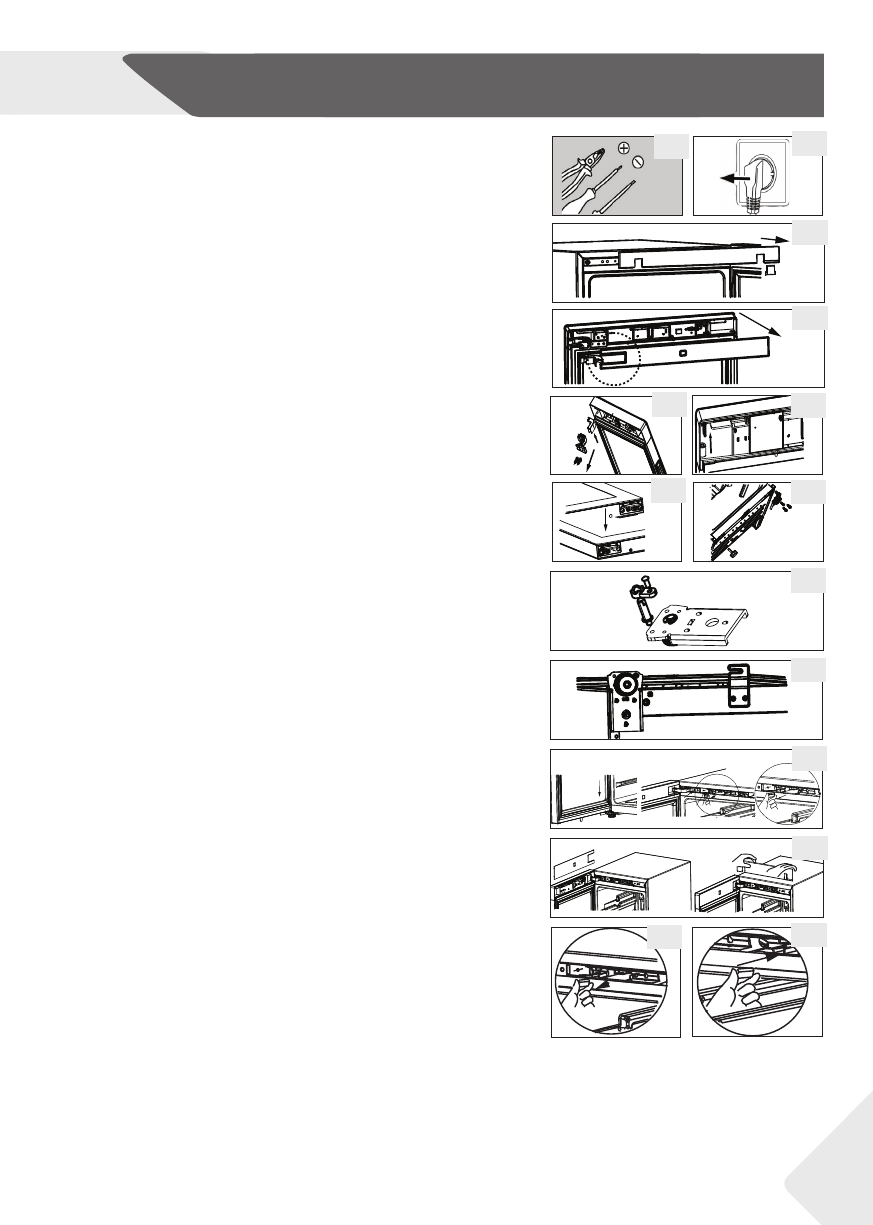

Встановлення

1. Зберіть необхідні інструменти.

2. Вимкніть прилад від мережі.
3. Відкрийте дверцята, зніміть передній ущільнювач дверцят та

знайдіть відповідний ущільнювач, щоб зняти лівий та

розміщений на правій стороні зазору ущільнювачі.

4. Від'єднайте кабель.Витягніть верхню частину ущільнювача

дверцят і зніміть задній ущільнювач дверцят. (Зніміть з лівого

бічного отвору)

5. Викрутіть 2 гвинти на верхній петлі.

6. Зніміть кришку та петлю, зніміть накладку вісі, прикріпіть на

іншу сторону, а потім встановіть петлю на вісь.

7. Зніміть петлю та ручку дверцят, перемістіть ручку дверцят на

інший бік дверцят. Встановіть нову петлю з подарункового

пакета.

8. Шафа нахилена (менше ніж на 45°), зніміть нижню петлю (3

гвинти) у якості запасної частини.

9. Зніміть нижню петлю та вісь. Встановіть вісь з правого боку

нижньої петлі. Вийміть петлю із пакета з інструкцією та

встановіть її на нижній вісі.

10. Встановіть нижню петлю та ніжку з іншого боку шафи. Змастіть

петлю.

11. Встановіть дверцята на нижню вісь петлі та закріпіть верхню

петлю двома гвинтами до шафи. Закріпіть сигнальні дроти в

середині верхньої канавки петлі, дістаньте накладку на петлі з

пакета з інструкцією та закріпіть її на верхній петлі.

12. Встановіть на дверцята ущільнювач. Вставте пару дверних

сигнальних проводів, перемістіть магнітний вимикач (12.1) у

правий отвір для кріплення (12.2) верхньої комірки траверси та

закріпіть передню панель шафи.

13. Переконайтесь, що дверцята добре відкриваються й

закриваються.
