RU

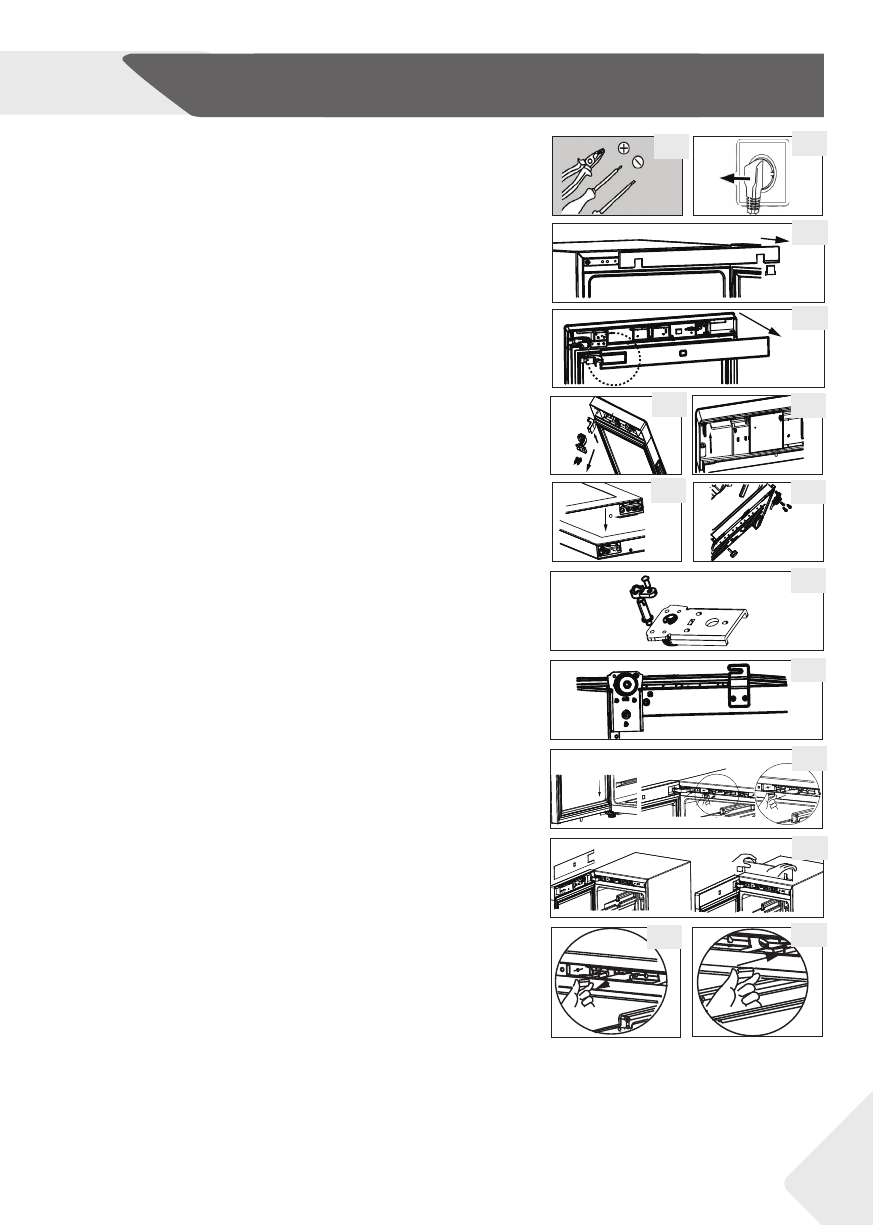

Установка

1.

Приготовьте необходимый инструмент.

2.

Отключите прибор от электросети.

3.

Откройте дверцу, снимите переднюю планку и найдите

соответствующую планку, чтобы снять левую и разместить на

правой стороне зазора.

4.

Отключите соединительный кабель. Вытяните верхнюю часть

дверные уплотнения и снимите заднюю планку дверцы.

(Извлеките из левого бокового отверстия).

5.

Извлеките 2 винта на верхней дверной петле.

6.

Снимите крышку и дверную петлю, снимите направляющую

крышку, затем прикрепите к другой стороне, затем

установите дверную петлю в направляющей.

7.

Снимите щеколду и держатель дверцы, переместите

держатель дверцы к другой стороне дверцы. Установите

новую щеколду из подарочного пакета.

8.

Наклоните шкаф (угол наклона не более 45°), снимите

нижнюю дверную петлю (3 винта) для резерва.

9.

Снимите нижнюю щеколду дверной петли и стержень

дверной петли. Установите стержень на правую сторону

нижней дверной петли. Вытащите щеколду из сумки с

инструкциями и установите ее на стержень нижней дверной

петли.

10.

Установите нижнюю дверную петлю и нижнюю ножку на

другую сторону шкафа. Смажьте щеколду.

11.

Установите дверцу на стержень нижней дверной петли и

прикрепите верхнюю дверную петлю к шкафу двумя винтами.

Закрепите сигнальные провода в середине паза верхней

дверной петли, возьмите крышку дверной петли в сумке с

инструкциями и закрепите ее на верхней петле.

12.

Установите дверное уплотнение и дверную планку на дверце.

Установите пару дверных сигнальных проводов, передвиньте

магнитный выключатель (12.1) к правому крепежному

отверстию (12.2) верхней балочной коробки, и прикрепите

переднюю накладку шкафа.

13.

Проверьте, что дверца нормально открывается и закрывается.

Этапы сборки
