Руководство по эксплуатации

www.zubr.ru

  |

8

22

22

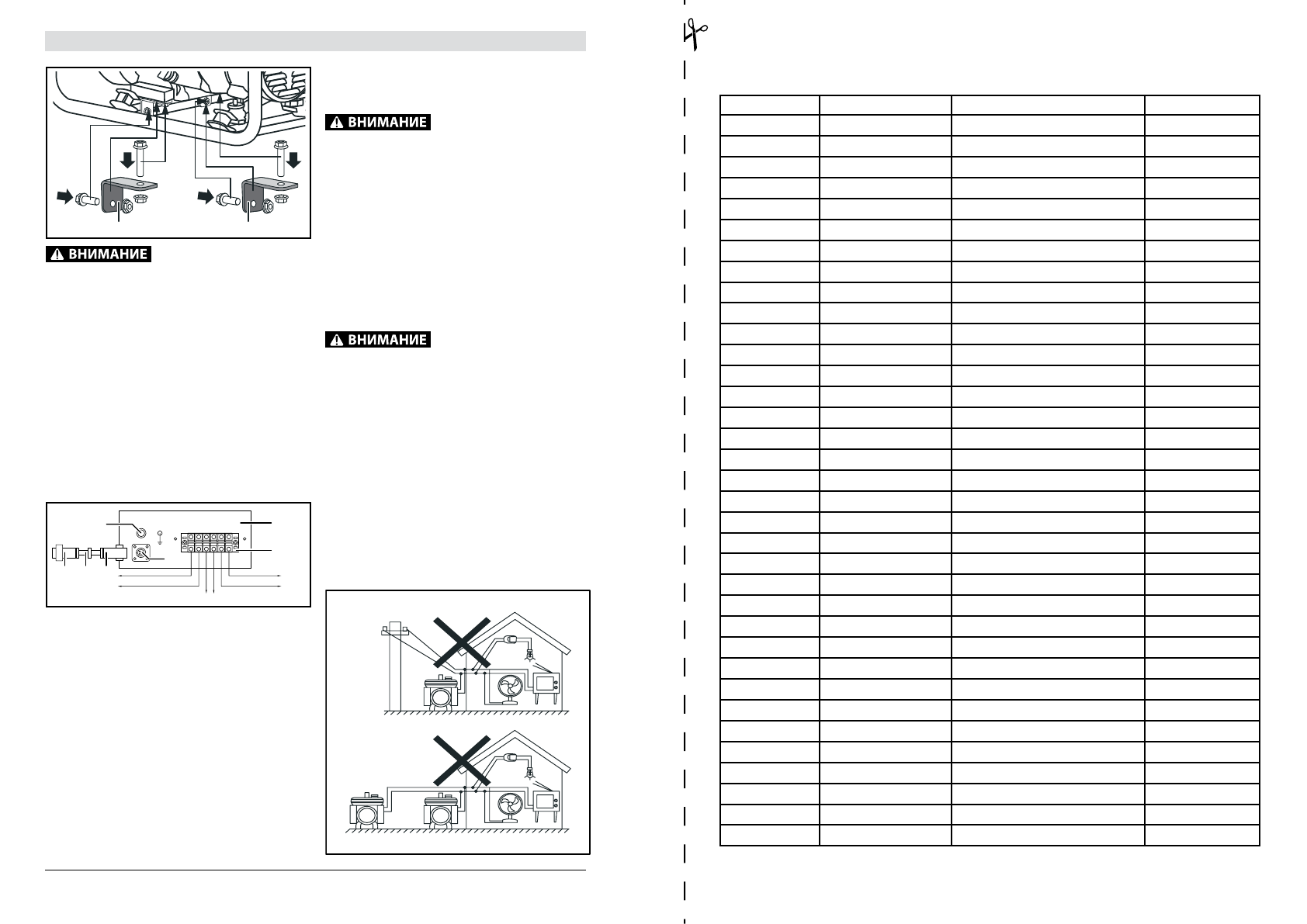

Данные  детали  предназначены  для  фикса-

ции  изделия  ТОЛЬКО  при  транспортировке.

Эксплуатация  с  ними  может  привести  к  се-

рьезным повреждениям изделия.

Установите  опоры  (кроме  моделей  ЗЭСБ-4500-

ЭHА, ЗЭСБ-5500-(Э)Н (А), ЗЭСБ-6200-(Э)Н) или,

при  необходимости  перемещений  изделия,

колеса  и  рукоятку  (для  моделей  ЗЭСБ-4500-

ЭНА, ЗЭСБ-5500-(Э)Н (А), ЗЭСБ-6200-(Э)Н), ис

-

пользуя входящие в комплект принадлежности.

При необходимости использования функции авто

-

матического запуска (только для ЗЭСБ-4500-ЭНА,

ЗЭСБ-5500-ЭНА)  подключите  прилагаемый  блок:

`

подключите  разъемы

24

  кабеля

26

  к  розетке

25

 на лицевой панели генератора и

29

 на па

-

нели блока АТС;

кабель

управления

к источнику

питания

к генератору

к нагрузке

предохранитель

атс

L

L N

N

N
L

1 2 3 4 5 6

27

30

31

29

24

зазем-

ление

26 24

`

выполните подключения изделия согласно при

-

лагаемой схеме (провода в комплект не входят):
а) подключите  блок  к  питающей  сети,  подсо

-

единив фазный и нулевой провода к клеммам

1

 и

2

 колодки

27

 соответственно. К питающей

сети  кабель  следует  подключать  через  авто

-

матический  выключатель  номиналом  не  ме

-

нее мощности генератора;
б) подключите блок к генератору, подсоеди

-

нив фазный и нулевой провода к клеммам

3

и

4

  колодки

27

  соответственно.  К  генерато

-

ру  кабель  следует  подключать  к  розетке

11

или

13

 (в зависимости от мощности подклю

-

чаемой нагрузки);
в) подключите нагрузку (сеть нагрузки) к бло

-

ку,  подсоединив  фазный  и  нулевой  провода

к  клеммам

5

  и

6

  колодки

27

  соответственно.

К  нагрузке  кабель  следует  подключать  через

автоматический  выключатель  номиналом  не

менее мощности подключаемой нагрузки.

Сечение  используемых  проводников  долж-

но  соответствовать  мощности  подключае-

мой нагрузки (приблизительно 1мм

2

 сечения

на каждый 10 А потребляемого тока (рассчи-

тывается как мощность/напряжение)).

Организация питания от изделия:
1)  При  любом  способе  подключения  изделия

к  нагрузке,

ОБЯЗАТЕЛЬНО

  заземлите  его.  За

-

земление  выполняется  проводником  сечением

не менее чем 0,12 • Imax, где Imax – максималь

-

ный ток, отдаваемый изделием (равен наиболь

-

шему из номиналов установленных автоматиче

-

ских выключателей).

Во  избежание  поражения  электрическим  то-

ком, повреждения изделия и подключенного

к  нему  электрооборудования  ЗАПРЕЩАЕТ-

СЯ  подключать  провод  заземления  к  трубо-

проводам,  радиаторам  отопления,  газовым

плитам, заземленным бытовым приборам.

В  случае  отсутствия  в  месте  эксплуатации  уст-

ройства заземления, в качестве заземлителя мо

-

жет быть использован штырь (прут, кусок армату

-

ры) сечением не менее проводника заземления.

Заземлитель должен быть заглублен в землю не

менее  чем  на  1,0  м.  Обеспечьте  надежный  кон

-

такт заземляющего провода с заземлителем.
2)  При  любом  способе  подключения  изделия,

ЗАПРЕЩАЕТСЯ

  подключать  его  параллельно

штатной сети или другому генератору напрямую.

Дата

Наработка (часов)

Выполненные работы

Подпись

ЖУРНАЛ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И УЧЕТА ВРЕМЕНИ РАБОТЫ
