Руководство по эксплуатации

www.zubr.ru

  |

26

Электрлі перфораторы

|

31

www.zubr.ru

23

  Майды құю тығыны

24

  АТС блогын қосу саңылауы *

25

  АТС блогын қосу розеткасы *

26

  АТС блогын басқару сым желісі *

27

  Клеммалық негіз *

28

  12 В тізбегінің ажыратқышы

29

  АТС блогының саңылауы *

30

  АТС блогы *

31

  АТС блогының қалыптастыратын

сақтандырғышы *

32

  АТС блогының жұмыс режимдерінің

ауыстырып-қосқышы

33

  Мәжбүрлі қосу және тоқтату пернесі *

* – бар  болуы – Сіздің  моделіңіздің  сипаттама

-

лары және жиынтықтарын қараңыз
** –  2  – немесе 3 – позициялы ажыратқыш

(ЗЭСБ-4500-ЭНА, ЗЭСБ-5500-ЭНА басқасы)

немесе тұтандыру құлпы (ЗЭСБ-4500-ЭНА,

ЗЭСБ-5500-ЭНА арналады).
Электр  станция  220В  ауыспалы  тоқ  кернеуі

және  12В  тұрақты  тоқ  кернеуі  бар  электр  тоқ

көзімен  қамтамассыздайтын  құрал  болып  та

-

былады.  Ол  рамадан  тұрады,  ол    ішкі  жану

қозғалтқышта  орнатылған    (кейінірек,  ІЖҚ),

жанармай  багінен,  генератордан,  тоқ  көз

жүйесінен  және  ІЖҚ  басқармасынан  және

алдынғы панельден тұрады.
Ішкі  жану  қозғалтқыш – бір  цилиндрлі,  төрт

тактті, бензинді, карбюраторлы, тоқ алу жүйесі

мен  майлау  бөлек  болады.  Тұрақты  айналу

жүйесімен  қамтылған  (орталықтандырылған

реттеуіш) , бұл электр тоқ көзінің сапасын (тоқ

жиілігі) қамтамассыздауға қажет.
Бынды  дуал,  қайта-келу  айналмалы  қоз-

ғалтқыш поршень әрекетімен генератор валы

-

на айналу моментін тудырады.
Ротордың  айналуы  статор  үзігінің  магниттік

өрісін  өзгертуі  генератордың  сыртында

кернеуді тудырады.
Кернеуді  реттеу  жүйесі  өзгерген  жүктемеде

тұрақты шығу кернеуімен қамтамассыздайды.
ІЖҚ  жану  жүйесі  –  электронды,  бұл

механикалық  жүйелермен  салыстырғанда

ұшқындаудың тұрақтылығын және сенімділігін

арттырады.
Синхронды  генератор,  құралда  орнатылған,

үлкен  жүктемені  көтеру  қасиеті  бар  және

асинхрондымен  салыстырғанда  шығу  кернеуі

тұрақты.  Щетка  үзігін  синхронды  генераторда

қолдану  баяу  жұмысты  қамтамассыздайды,

яғни  тек  қана  тоқ  көздеріне  байланысты

(0,3  –  1%  генератор  қуатынан  )  істейді  және

ешқандай жиі қызметтерді қажет етпейді.
Құрал  құрылымы  12В  тұтынушыларды  тұрақ-

ты  тоқ  көзімен  және  220В  ауыспалы  тоқ

көзімен қамтамасыздайды.

Ескерту!

  12  В  кернеу  тоқ  көз  тізбегі

тұтынушылар параметрлеріне сәйкес (қажетті

ажыратқышы бар) және автокөлік аккумулятор

сыйымдылығы  65 А*сағ аспайтын зарядтауға

арналады.
АТС  автоматты  қосылу  жүйесі  (тек  қана

ЗЭСБ-4500-ЭНА,  ЗЭСБ-5500-ЭНА  арналады)

құралды сыртқы желідегі тоқ көзі жойылғанда

автоматты  іске  қосылуды  жүзеге  асырады.

Осылайша,  II  категориясы  бойынша  резервті

қоректендіруді  (резерв  қосылғанға  дейін  тоқ

беру үзілісі) қамтамасыздайды. Құрал сыртқы

желінің  тоқ  көз  кернеуі  қалыптасқанда  авто

-

матты өшіріледі.

Жинау

Құралмен  алуан  түрлі  жұмыс  істегенде

(құру/ашу,  элементтерді  шешу/орнату,  жа-

нармай  мен  майды  құю,)  қозғалтқыш

тоқтатылғанына  және  барлық  пайдалану-

шылар өшірілгендігіне көз жеткізіңіз.

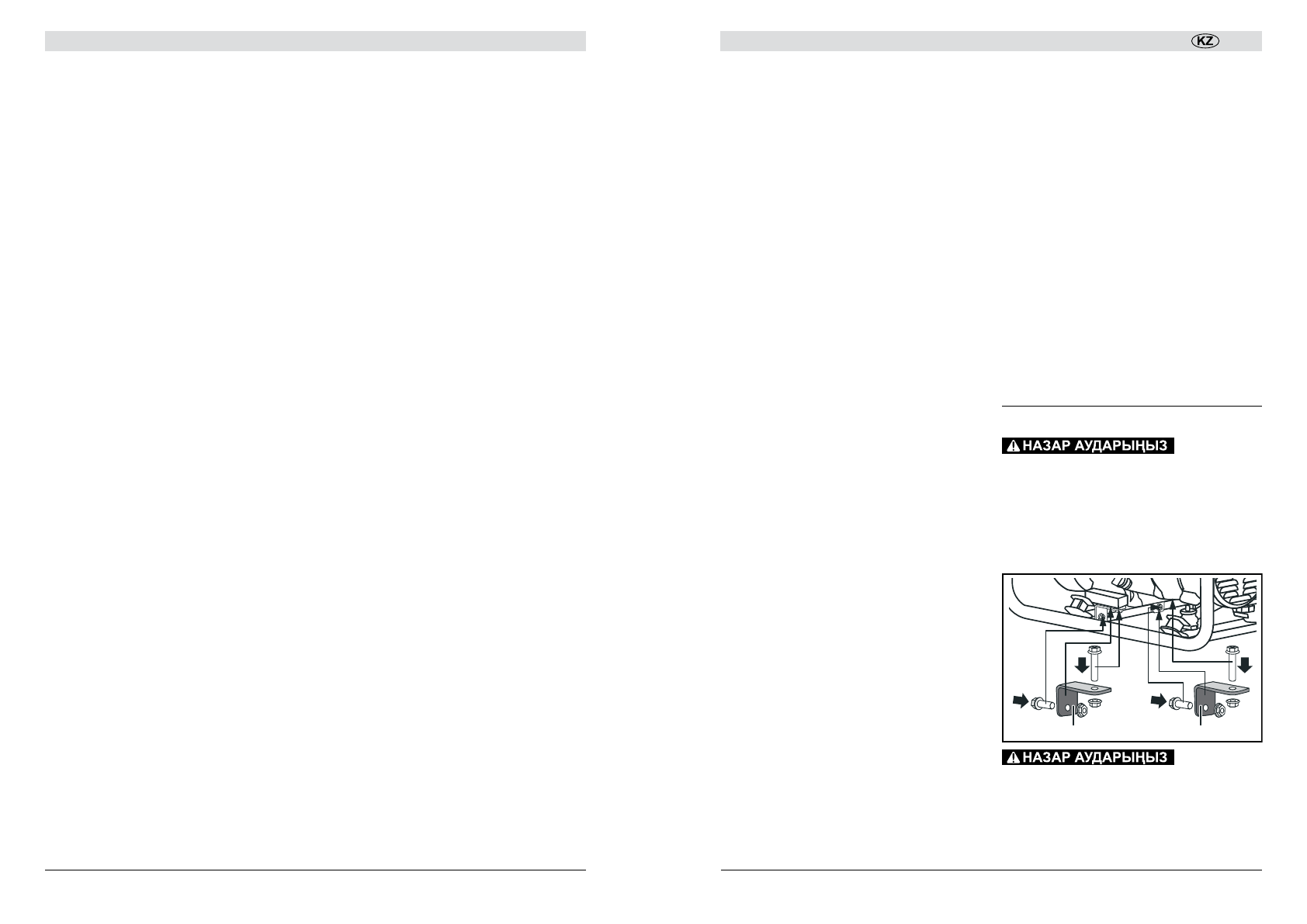

22

 тасымалдау тұрақтандырғыштарын

(2 дана) шешіңіз.

22

22

Бұл  бұйымдар  құралды  ТЕК  ҚАНА  тасы-

малдағанда  тұрақтандыруға  арналады.

Оларды  пайдалану  құралдың  күрделі

зақымдалуына әкеледі.

Тіреуіштерді  орнатыңыз  (ЗЭСБ-4500-ЭНА,

ЗЭСБ-5500-(Э)Н(А),  ЗЭСБ-6200-(Э)Н  модель-
