Назначение

и область применения

Электростанция  бензиновая  (генератор)  пред

-

назначена  для  обеспечения  электрической

энергией  потребителей  в  отсутствии  электри

-

ческой  сети,  а  также  для  использования  в  ка

-

честве  резервного  или  аварийного  источника

электрической энергией.
Изделие  предназначено  для  эксплуатации

ТОЛЬКО

  вне  помещений  или  в  помещениях,

оборудованных системой вентиляции.
Внимательно  изучите  настоящее  руководство

по эксплуатации, в том числе раздел «Инструк

-

ции  по  эксплуатации»  и  Приложение  «Общие

инструкции  по  безопасности».  Только  так  Вы

сможете научиться правильно обращаться с из

-

делием и избежите ошибок и опасных ситуаций.
Изделие  предназначено  для  непродолжитель

-

ных работ при нагрузках средней интенсивности

в районах с умеренным климатом с характерной

температурой  от  -20  до  +40  °С,  относительной

влажностью воздуха не более 80% и отсутстви

-

ем  прямого  воздействия  атмосферных  осадков

и чрезмерной запыленности воздуха.
Изделие соответствует требованиям

Технических регламентов Таможенного союза:

■

ТР ТС 004 / 2011 «О безопасности низковольт

-

ного оборудования»;

■

ТР ТС 020/2011 «Электромагнитная совмести

-

мость технических средств».

Настоящее руководство содержит самые полные

сведения  и  требования,  необходимые  и  доста

-

точные  для  надежной,  эффективной  и  безопас

-

ной эксплуатации изделия.
В связи с продолжением работы по усовершенст-

вованию  изделия,  производитель  оставляет  за

собой право вносить в его конструкцию незначи

-

тельные изменения, не отраженные в настоящем

руководстве  и  не  влияющие  на  эффективную

и безопасную работу изделия.

К эксплуатации изделия допускаются только

лица, достигшие совершеннолетия; имеющие

навыки  и / или  представление  о  принципах

работы  и  оперирования  изделием;  находя

-

щиеся в трезвом состоянии; не под действи

-

ем лекарств, вызывающих сонливость и/или

снижение  концентрации  внимания;  не  имею

-

щие  заболеваний,  вызывающих  подобные

состояния,  а  также  иных  противопоказаний

для работы с машинами.
Все  ремонтные  работы  должны  проводить

-

ся  только  квалифицированными  специали

-

стами  сервисных  центров,  с  использовани

-

ем оригинальных запасных частей ЗУБР.

Инструкции

по применению

Электростанция  представляет  собой  изделие

для  выработки  электрической  энергии  пере

-

менного  тока  напряжением  220 / 380 В  и  по

-

стоянного  тока  напряжением  12 В.  Состоит  из

рамы,  на  которую  смонтированы  двигатель

внутреннего  сгорания  (далее  –  ДВС),  топлив

-

ный бак, генератор, системы питания и управ

-

ления ДВС и передняя панель.
Двигатель  внутреннего  сгорания  –  одноцилинд-

ровый,  четырехтактный,  бензиновый,  карбю

-

раторный,  с  раздельными  системами  питания

и  смазки.  Оснащен  системой  поддержания  пос-

тоянной  частоты  вращения  (центробежный  регу

-

лятор),  необходимой  для  обеспечения  качества

электрической  энергии  (частоты  тока).  Коленча

-

тый  вал,  приводимый  во  вращение  возвратно-по

-

ступательным движением поршня, передает крутя

-

щий момент на вал генератора. Вращение ротора

вызывает  изменение  магнитного  поля  в  обмотке

статора, в результате чего, на выходах генератора

появляется  напряжение.  Система  регулирования

напряжения  обеспечивает  постоянство  выходного

напряжения при изменяющейся нагрузке.
Система зажигания ДВС – электронная, что увели

-

чивает  стабильность  и  надежность  искрообразо

-

вания, по сравнению с механическими системами.

Синхронный генератор, установленный на изде

-

лии,  обладает  большей  перегрузочной  способ

-

ностью и стабильностью выходного напряжения

по  сравнению  с  асинхронным.  Щеточный  узел,

применяемый  в  синхронном  генераторе,  рабо

-

тает в щадящем режиме, т.к. коммутирует толь

-

ко токи возбуждения (0,3 –1% от мощности гене

-

ратора), и не требует частого обслуживания.

Конструкция  изделия  позволяет  осуществлять

питание  потребителей  напряжениями  12 В  пос-

тоянного тока и 220 / 380 В переменного тока.

Сборка

При любых операциях с изделием (сборка / раз

-

борка,  снятие / установка  элементов,  заправка

топливом и маслом) убедитесь, что двигатель

остановлен и все потребители отключены.
Удаление транспортировочных

фиксаторов (рис.1)

Снимите транспортировочные

фиксаторы

1.1

 (2 шт.).

Данные  детали  предназначены  для  фикса

-

ции  изделия  ТОЛЬКО  при  транспортировке.

Эксплуатация  с  ними  может  привести  к  се

-

рьезным повреждениям изделия.

Установка аккумуляторной батареи (рис.2)
ПРИМЕЧАНИЕ!

 Аккумуляторная батарея не вхо

-

дит в комплект поставки.

Артикул

генератора

Емкость

батареи, А*ч

Размер АКБ

не более, мм

СБ-7000Е-3,

СБ-8000Е-3

≥ 15 А*ч

155*95*147

Установить в лоток аккумуляторную батарею в со

-

ответствии  с  указанными  параметрами.  Подклю

-

чите провода аккумуляторной батареи к клеммам,

строго соблюдая указанную полярность.

Во время работы генератора происходит ав

-

томатическая  подзарядка  батареи.  Если  ге

-

нератор  не  используется  длительный  пери

-

од  времени  (более  месяца)  аккумуляторная

батарея  может  разряжаться.  В  этом  случае

будет требоваться периодическая подзаряд

-

ка аккумулятора.

Организация питания от изделия:
1)  При  любом  способе  подключения  изделия

к  нагрузке,

ОБЯЗАТЕЛЬНО

  заземлите  его.  За

-

земление  выполняется  проводником  сечением

не менее чем 0,12 • Imax, где Imax – максималь

-

ный ток, отдаваемый изделием (равен наиболь

-

шему из номиналов установленных автоматиче

-

ских выключателей).

Во  избежание  поражения  электрическим  то

-

ком, повреждения изделия и подключенного

к  нему  электрооборудования  ЗАПРЕЩАЕТ

-

СЯ  подключать  провод  заземления  к  трубо

-

проводам,  радиаторам  отопления,  газовым

плитам, заземленным бытовым приборам.

В  случае  отсутствия  в  месте  эксплуатации  уст-

ройства заземления, в качестве заземлителя мо

-

жет быть использован штырь (прут, кусок армату

-

ры) сечением не менее проводника заземления.

Заземлитель должен быть заглублен в землю не

менее  чем  на  1,0  м.  Обеспечьте  надежный  кон

-

такт заземляющего провода с заземлителем.

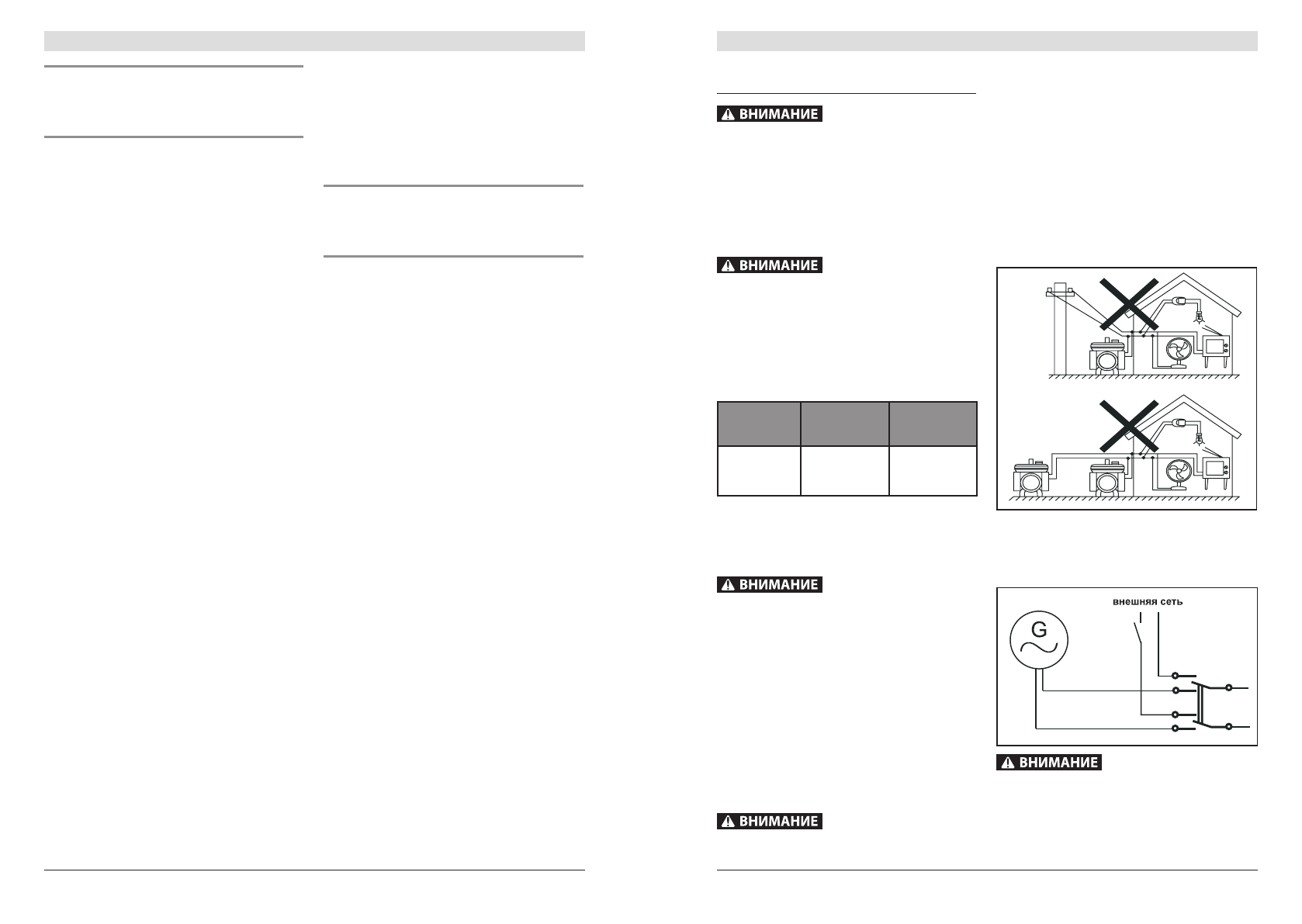

2)  При  любом  способе  подключения  изделия,

ЗАПРЕЩАЕТСЯ

  подключать  его  параллельно

штатной сети или другому генератору напрямую.

Подключение  необходимо  выполнять  ТОЛЬКО

через  коммутационное  устройство  (например,

двухполюсный  переключатель),  исключающее

одновременное  подключение  к  нагрузке  обоих

источников.

Невыполнение  данного  условия  может  при

-

вести к тому, что при появлении напряжения в

основной сети (заведомо большей мощности)

возможно  протекание  уравнительных  токов

из нее в генератор. Это может привести к вы

-

ходу из строя отдельных элементов или изде

-

лия в целом.
