Руководство по эксплуатации

www.zubr.ru

  |

6

Инструкции

по применению

Устройство

  1

  Фильтр воздушный

  2

  Рычаг привода воздушной заслонки

  3

  Выключатель батареи

*

  4

  Ручка стартера

  5

  Топливный бак

  6

  Защитный блокиратор

  7

  Горловина заправки масла

  8

  Крышка топливного бака

  9

  Вольтметр

10

  Выключатель зажигания

11

  Розетка 220 В 16 А переменного тока

12

  Выключатель нагрузки цепи 220В

13

  Розетка 220 В 32 А переменного тока*

14

  Розетка 12 В постоянного тока

15

  Болт заземления

16

  Рама

17

  Штуцер газового редуктора

18

  Аккумулятор*

19

  Выключатель цепи 12 В

21

  Провод высоковольтный (сзади)

22

  Транспортировочные кронштейны

23

  Пробка слива масла

24

  Кран бензиновой магистрали

25

  Кран газовой магистрали

* – только для ЗЭСГ-5500-ЭМ2
Электростанция  представляет  собой  изделие

для  выработки  электрической  энергии  пере

-

менного тока напряжением 220В и постоянно

-

го тока напряжением 12В. Состоит из рамы, на

которую смонтированы двигатель внутреннего

сгорания  (далее  –  ДВС),  топливный  бак,  ге

-

нератор,  системы  питания  и  управления  ДВС

и передняя панель.

Двигатель внутреннего сгорания - одноцилин

-

дровый, четырехтактный, двухтопливный, кар

-

бюраторный,  с  раздельными  системами  пита

-

ния и смазки. Оснащен системой поддержания

постоянной частоты вращения (центробежный

регулятор), необходимой для обеспечения ка

-

чества  электрической  энергии  (частоты  тока).

Коленчатый  вал,  приводимый  во  вращение

возвратно-поступательным  движением  порш

-

ня, передает крутящий момент на вал генера

-

тора.  Вращение  ротора  вызывает  изменение

магнитного  поля  в  обмотке  статора,  в  резуль

-

тате  чего  на  выходах  генератора  появляется

напряжение.  Система  регулирования  напря

-

жения  обеспечивает  постоянство  выходного

напряжения при изменяющейся нагрузке.

Система  зажигания  ДВС  -  электронная,  что

увеличивает  стабильность  и  надежность  ис

-

крообразования по сравнению с механически

-

ми системами.

Синхронный  генератор,  установленный  на

изделии,  обладает  большей  перегрузочной

способностью  и  стабильностью  выходного

напряжения  по  сравнению  с  асинхронным.

Щеточный  узел,  применяемый  в  синхронном

генераторе,  работает  в  щадящем  режиме,  т.к.

коммутирует  только  токи  возбуждения  (0,3

-1% от мощности генератора), и не требует ча

-

стого обслуживания. Конструкция изделия по

-

зволяет  осуществлять  питание  потребителей

напряжениями  12В  постоянного  тока  и  220В

переменного тока.

Примечание!

  Цепь  питания  напряжением  12В

предназначена  для  питания  подходящих  по

параметрам  потребителей  (с  соответствующей

вилкой)  и  для  зарядки  автомобильных  аккуму

-

ляторов емкостью не более 65 А*ч.

Сборка

При  любых  операциях  с  изделием  (сбор-

ка/разборка,  снятие/установка  элементов,

заправка  топливом,  маслом  и  т.д.)  убеди-

тесь,  что  двигатель  остановлен  и  все  по-

требители отключены.

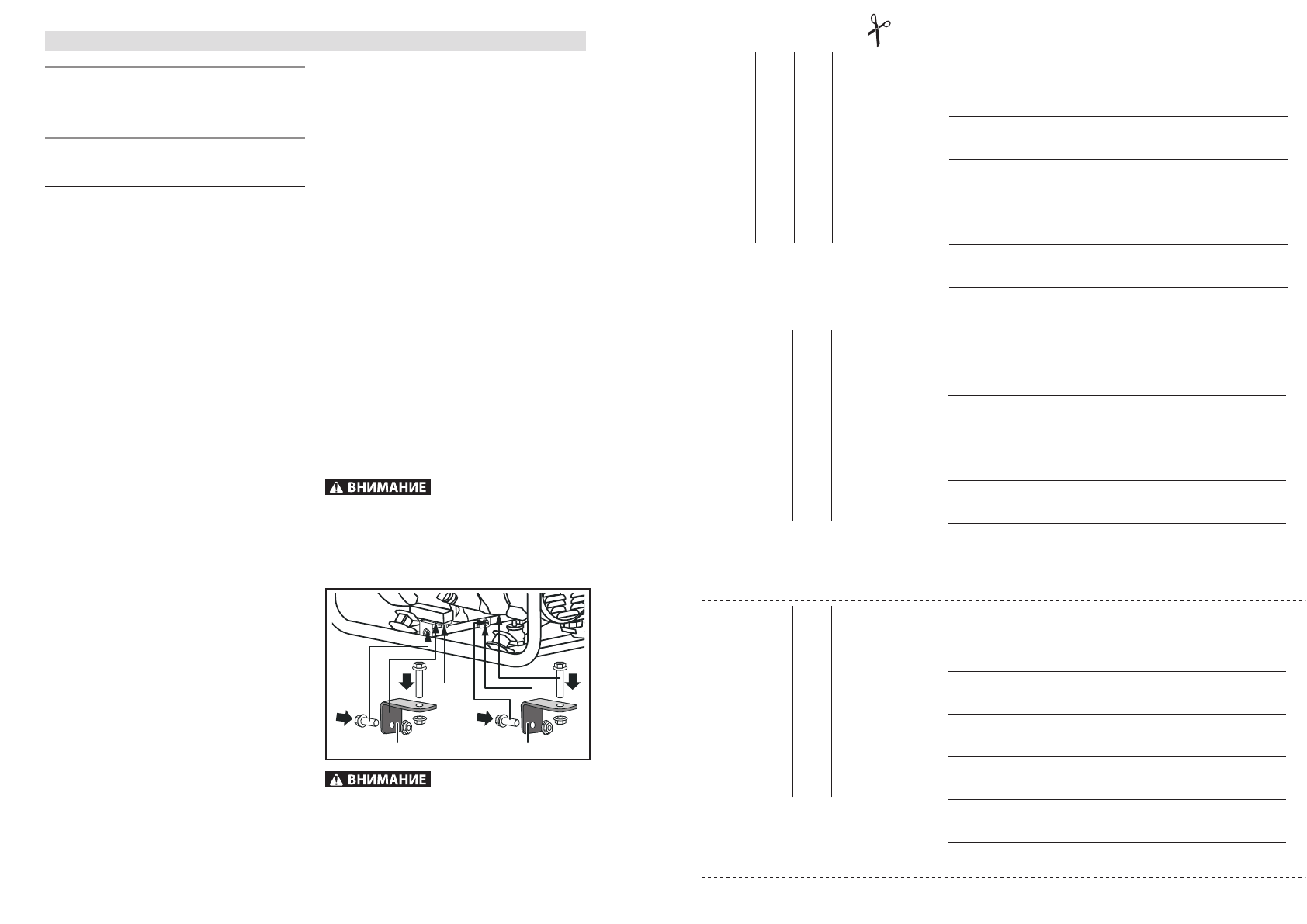

Снимите транспортировочные

фиксаторы 22 (2 шт.).

19

19

Данные  детали  предназначены  для  фикса-

ции  изделия  ТОЛЬКО  при  транспортировке.

Эксплуатация  с  ними  может  привести  к  се-

рьезным повреждениям изделия.
