Yamaha EF2000iS 2012 - Инструкция по эксплуатации - Страница 62

61

Цветовая маркировка проводов

B Черный
Br Коричневый
G Зеленый
L Синий
O Оранжевый
R Красный
W Белый
Y Желтый
B/W Черно-белый
G/Y Зелено-желтый
R/W Красно-белый

1

Вспомогательная обмотка

2

Обмотка постоянного тока

3

Главная обмотка

4

Выпрямитель для получения
постоянного тока

5

Защитное устройство цепи
постоянного тока

6

Разъем Twin Tech
(для параллельной работы)

7

Розетка постоянного тока

8

Индикатор питания переменного тока

9

Розетка переменного тока

0

Переключатель экономичного режима
работы

!

Индикатор перегрузки

"

Переключатель двигателя

§

Индикатор низкого уровня масла

$

Клемма заземления

%

Блок управления

&

Блок конденсаторного зажигания/
катушка зажигания

/

Шаговый электродвигатель

(

Свеча зажигания

)

Магнето конденсаторного зажигания

=

Указатель уровня масла

a

Помехоподавительный фильтр

AE00751

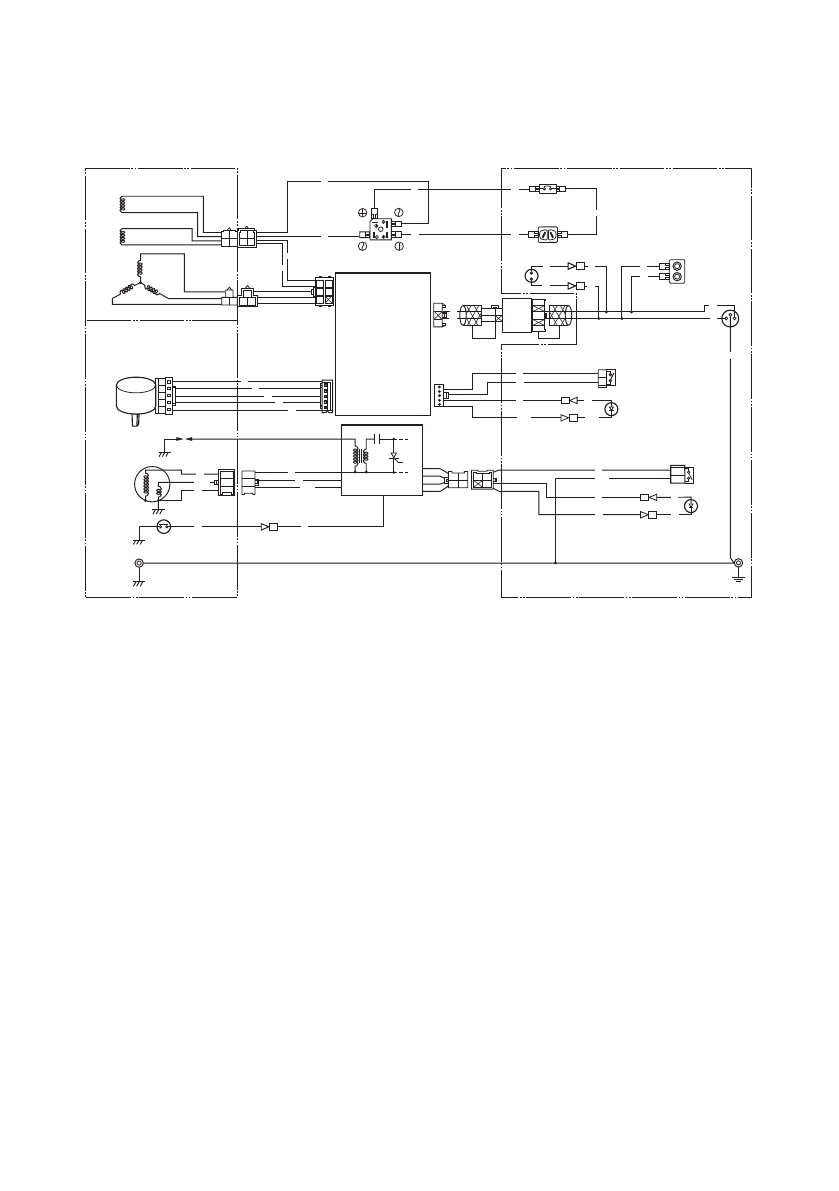

СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

EF2000iS (230 В/50 Гц) – для Франции

W

Br

R

Br

R

Br

R

Br

R

Br

R

Br

B

B

B

W

B

B

B

B

B

B

B

B

Y

Y

O

O

O

Y

Y

Y

Y

Y

Y

Y

Y

Y

Y

R

R

R

R

R

L

L

L

L

L

L

L

L

L

G

G

Y

Y

O

O

O

O

O

O

L

O

O

B/W

B/W

R/W

Br

Br

Br

R/W

R/W

R/W

G/Y

G/Y

O

G/Y

R

Br

R

Br

G/Y

G/Y

Br

R

2

1

3

/

(

)

4

5

6

7

8

9

!

0

§

"

$

&

%

a

=

7DKV204
