13.

СБОРКА ГЕНЕРАТОРНОЙ УСТАНОВКИ

.

Если ваш генератор поставляется с комплектом колес, то для установки
генератора на колеса выполните указанные ниже инструкции

:

1. Установите опорную раму генератора на ровном основании. Для

облегчения процесса сборки временно установите установку на
деревянных брусках.

2. Вставить ось в оба установочных кронштейна на раме генератора, как

показано на рис. 1.

3. Надвиньте колесо (золотником наружу) и плоскую шайбу на ось, а затем

зафиксируйте колесо стопорным штифтом (рис. 2 - 4).

4. Установите другие колеса аналогичным образом.
5. Зафиксируйте каждый виброизолятор на опорной лапе с помощью

контргайки и винта с головкой (рис. 5).

6. Прикрепите опорную лапу к болтовому соединению рамы и зафиксируйте

контргайками (рис. 6):

7. Установите ручки на раме, винты с головкой и контргайки (рис. 7 - 9)
8. Убедитесь в плотности затяжки всех соединений. Давление в колесах

должно составлять от 15 до 40 фунтов на кв. дюйм.

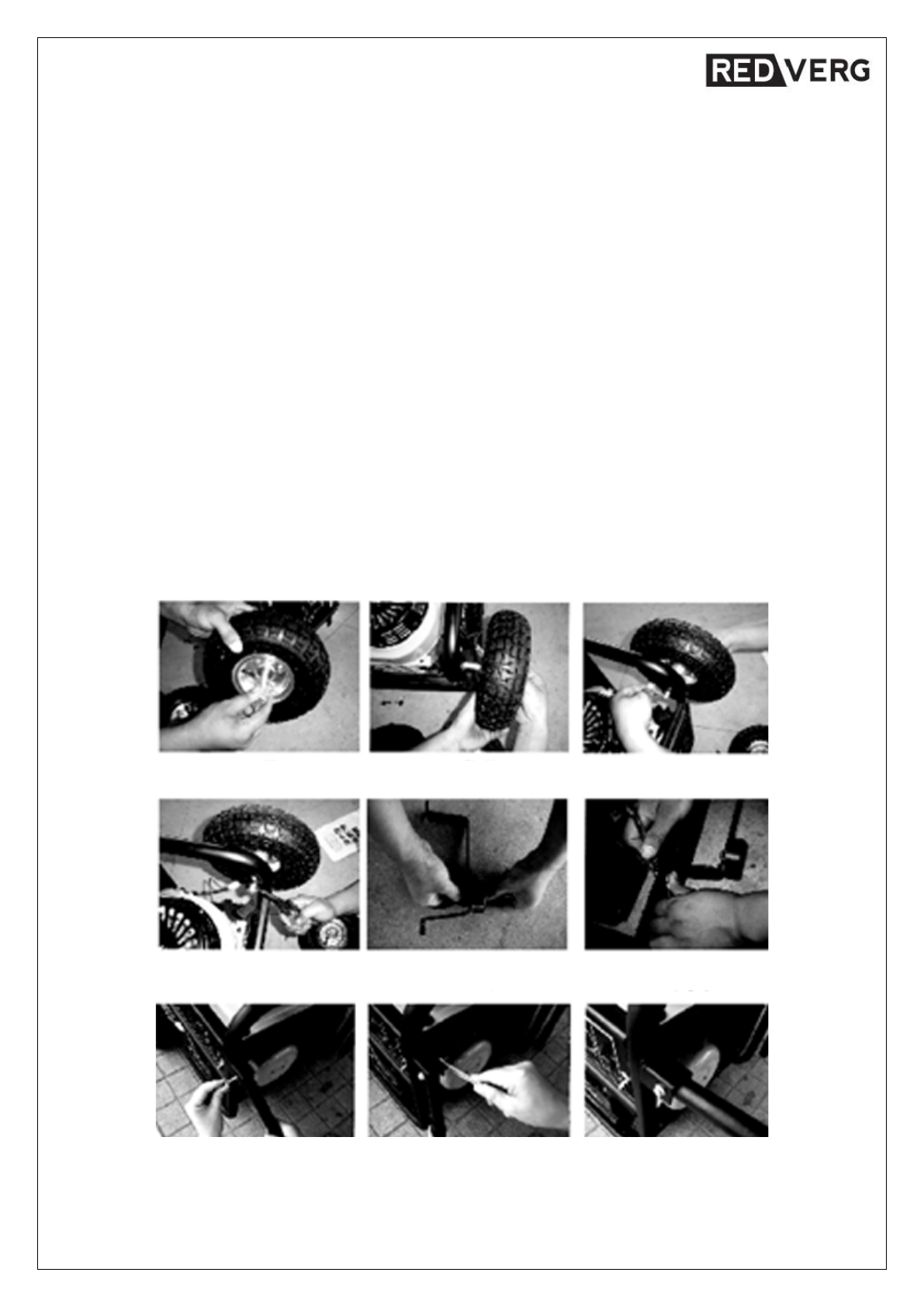

(Рис. 1)

(Рис. 2)

(Рис. 3)

(Рис. 4)

(Рис. 5)

(Рис. 6)

(Рис. 7)

(Рис. 8)

(Рис. 9)

29
