CHOPPER 4SE; PW M - MOSA CHOPPER 4se 84887 - Инструкция по эксплуатации - Страница 2

© MOSA

1.0-10/04

M

0

ТЕХНИЧЕСКОЕ

ОПИСАНИЕ

АГРЕГАТА

CHOPPER 4SE

Описываемый

сварочный

агрегат

представляет

собой

моноблок

,

в

состав

которого

входят

двигатель

и

литой

корпус

,

закрытый

передней

панелью

.

Внутри

этого

литого

корпуса

размещены

все

электрические

компоненты

агрегата

:

генератор

переменного

тока

с

возбуждением

от

постоянных

магнитов

,

высокочастотный

мостовой

преобразователь

,

плата

управления

и

электромагнит

.

Основные

технические

характеристики

:

•

Постоянный

сварочный

ток

 150

А

при

продолжительности

включения

 60%.

•

Регулирование

постоянного

сварочного

тока

по

инверторной

технологии

 (

англ

. «chopper technology»).

•

Используемые

электроды

: «

целлюлозные

,

с

основным

покрытием

и

рутиловые

».

•

В

серийном

варианте

исполнения

имеется

устройство

для

предотвращения

примерзания

электродов

 (Antistick).

•

Генерируемая

мощность

для

вспомогательных

цепей

:  1600

Вт

  /  230

В

постоянного

тока

при

продолжительности

включения

 100% (

максимальная

мощность

 2000

Вт

).

•

Автоматический

перевод

двигателя

с

минимального

режима

на

максимальный

при

подключении

нагрузки

.

•

Масса

 34

кг

.

Электрические

компоненты

агрегата

:

•

Генератор

с

возбуждением

от

постоянных

магнитов

:

этот

генератор

состоит

из

  2-

х

гальванически

разделенных

обмоток

,

из

которых

одна

предназначена

для

генерирования

сварочного

тока

,

другая

  –

для

питания

вспомогательных

цепей

.

•

Соленоид

для

автоматического

перевода

двигателя

на

холостой

режим

  (

англ

.  autoidl):

на

электромагнит

,

размещенный

внутри

литого

алюминиевого

корпуса

,

электропитание

подается

только

при

отсутствии

нагрузки

,

что

заставляет

двигатель

работать

на

режиме

с

минимальной

частотой

вращения

  (2000

об

/

мин

).

При

появлении

нагрузки

 –

в

цепи

сварки

или

во

вспомогательной

цепи

,

цепь

электропитания

этого

электромагнита

размыкается

,

и

двигатель

выходит

на

максимальную

частоту

вращения

  (4000

об

/

мин

  –

номинальное

значение

на

холостом

режиме

.

•

Высокочастотный

сварочный

мостовой

преобразователь

:

предназначен

для

регулирования

сварочного

тока

с

использованием

  «

инверторной

технологии

»  (

англ

.  chopper  technology),

при

которой

осуществляется

прерывание

с

высокой

частотой

постоянного

сварочного

тока

.

•

Датчик

Холла

:

это

высокоточный

измерительный

датчик

сварочного

тока

,

полностью

изолированный

от

цепи

измеряемого

тока

.

•

Реактор

для

электродов

типа

 «citoflex» (

вариант

исполнения

для

Италии

).

•

Плата

управления

 PWM:

единая

плата

управления

всем

сварочным

процессом

,

током

во

вспомогательной

цепи

,

а

также

электромагнитом

управления

частотой

вращения

двигателя

.

Она

укомплектована

 3

интегральными

схемами

широтно

-

импульсной

модуляции

  -  PWM  (

англ

.  Pulse  Width  Modulation).

Применение

интегральных

схем

  PW M

не

только

для

управления

сварочным

процессом

,

но

и

для

включения

-

выключения

электромагнита

сводит

к

минимуму

мощность

потерь

на

этом

электромагните

.

•

Вспомогательная

цепь

постоянного

тока

с

микровыключениями

:

микропрерывания

постоянного

тока

во

вспомогательной

цепи

на

несколько

миллисекунд

через

каждые

  50

мс

производятся

для

того

,

чтобы

погасить

нежелательные

дуги

,

которые

могут

возникать

при

размыкании

выключателя

используемого

электроинструмента

.

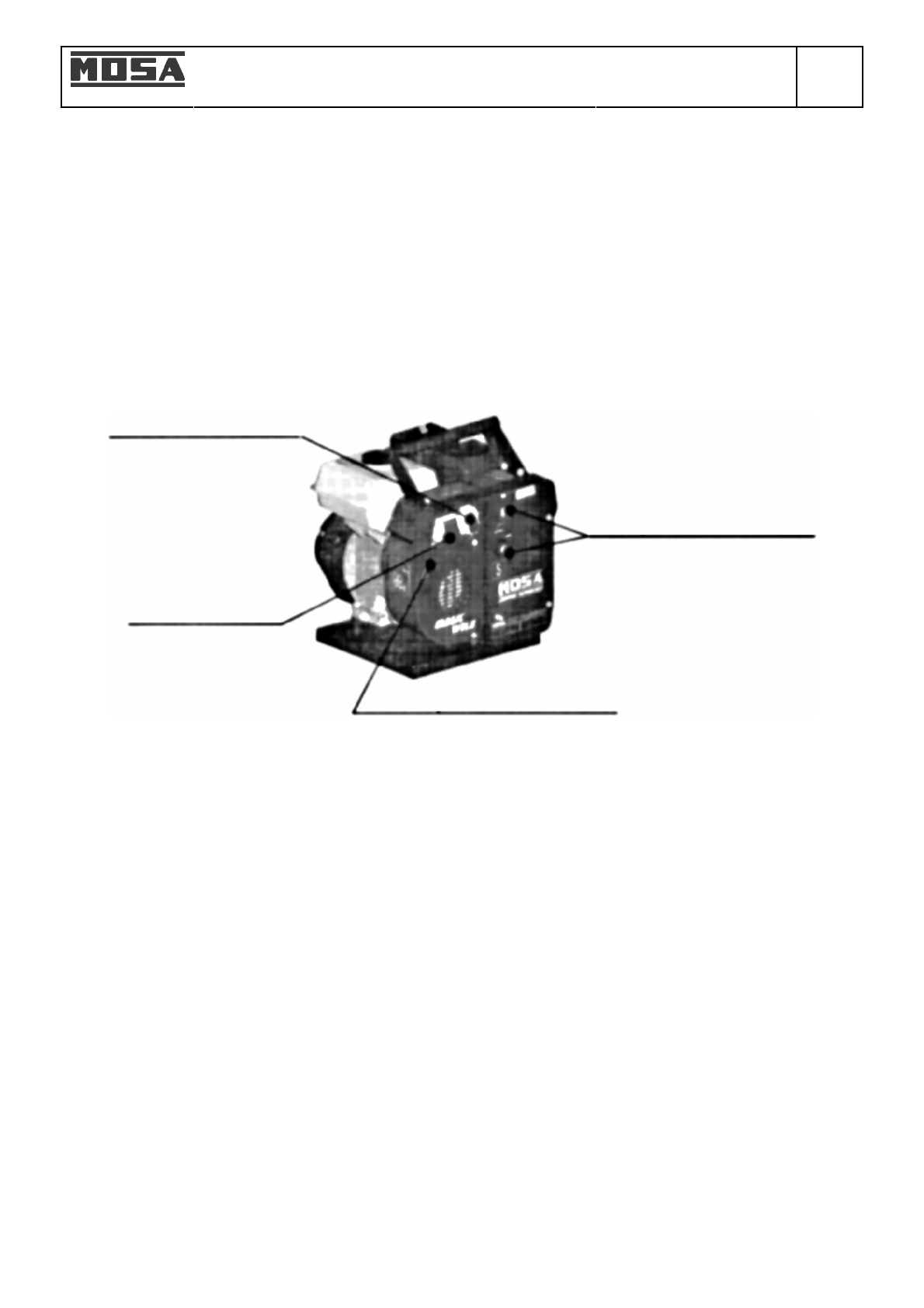

Вращающаяся

ручка

для

регулирования

сварочного

тока

Розетка

вспомогательной

цепи

Контактные

гнезда

для

подсоединения

сварочных

кабелей

Плавкие

предохранители

на

выходе

вспомогательной

цепи
