Устройство генератора

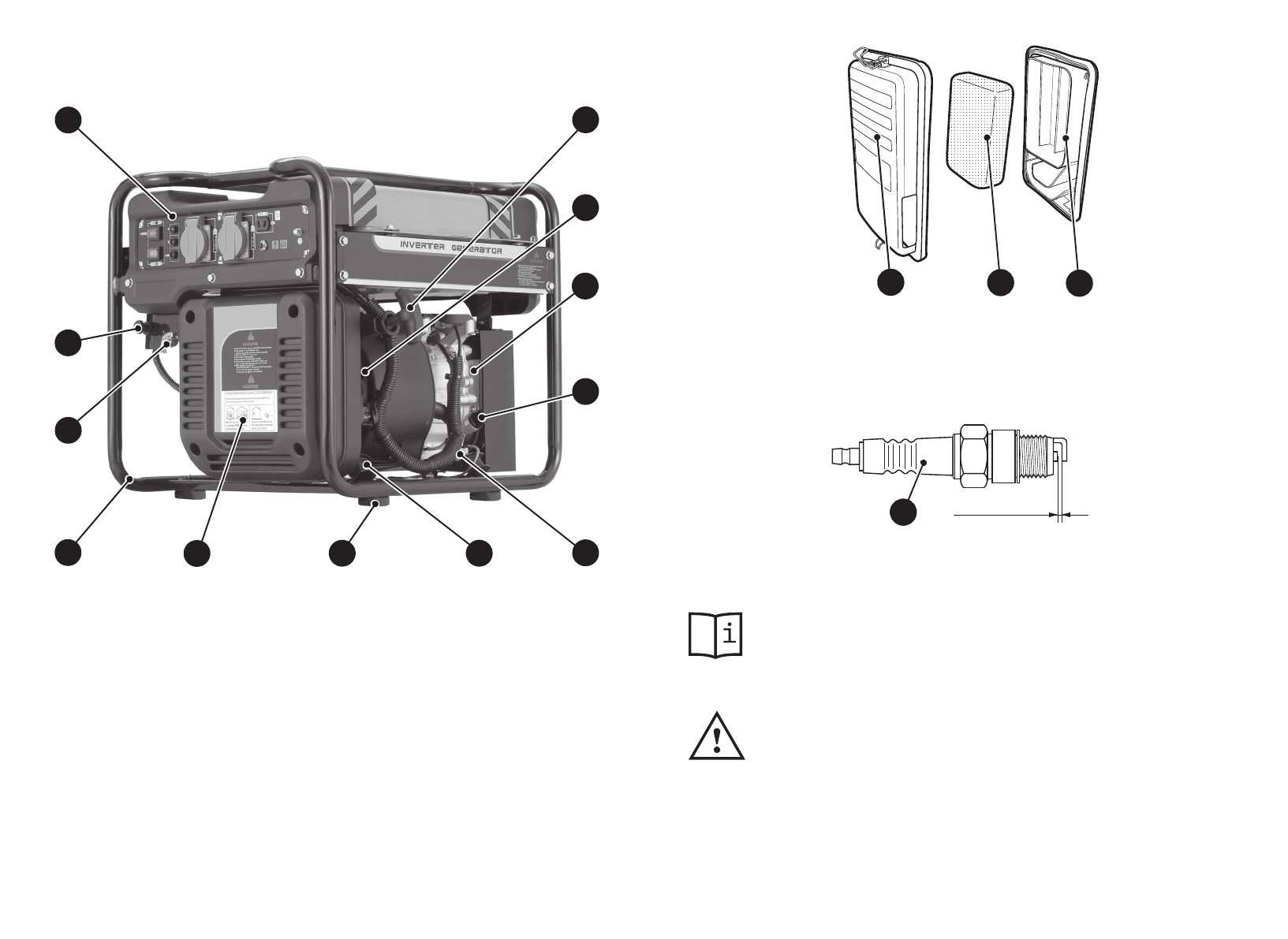

Рисунок 1

 — Общий вид генератора

1

2

4

3

7

5

10

11

9

8

12

6

Свеча зажигания

0,6–0,7 мм

Рисунок 11

 — Необходимый зазор в свече зажигания

34

Рисунок 10

— Установка воздушного фильтра

28

32

28. Крышка воздушного фильтра
32. Воздушный фильтр

33. Задняя панель

33

Замена масла
•

Первую замену масла необходимо произвести через 10 часов

наработки двигателя. Все последующие замены масла  необхо-
димо  производить  в  соответствии  с  указаниями  приведенной
таблицы 4.

•

Регламент  технического  обслуживания  рассчитан  на  эксплу-

атацию  генератора  при  температуре  окружающего  воздуха  +
25

°С.  Если    температура  окружающего  воздуха  выше  +  30

°С,

уменьшите нагрузку на генератор  и сократите время между за-
менами масла.

Очистка воздушного фильтра
•  ВНИМАНИЕ!

Запрещен  запуск  двигателя  со  снятым  или  по-

врежденным воздушным фильтром.

1. Рама
2. Кран топливный
3. Рычажок воздушной заслонки карбю-
ратора двигателя
4. Панель управления
5. Рукоятка ручного стартера
6. Ручной стартер

7.  Генераторный блок
8. Пробка (для заливки масла)
9.  Пробка  (для  слива  масла,  место  рас-
положения)
10. Виброопора (4 шт.)
11. Опора (4 шт.)
12. Блок инверторный
